Wishmaster

Ил-62 первой серии

100 posts in this topic

Не могу я без извращений жить... и потянуло меня на новый перепил. Звездовский набор мне подарили год назад, но Мка у меня на полке уже стоит, захотелось на полку более раннюю версию "самца". Обзавелся я движками от Рус-Эйра

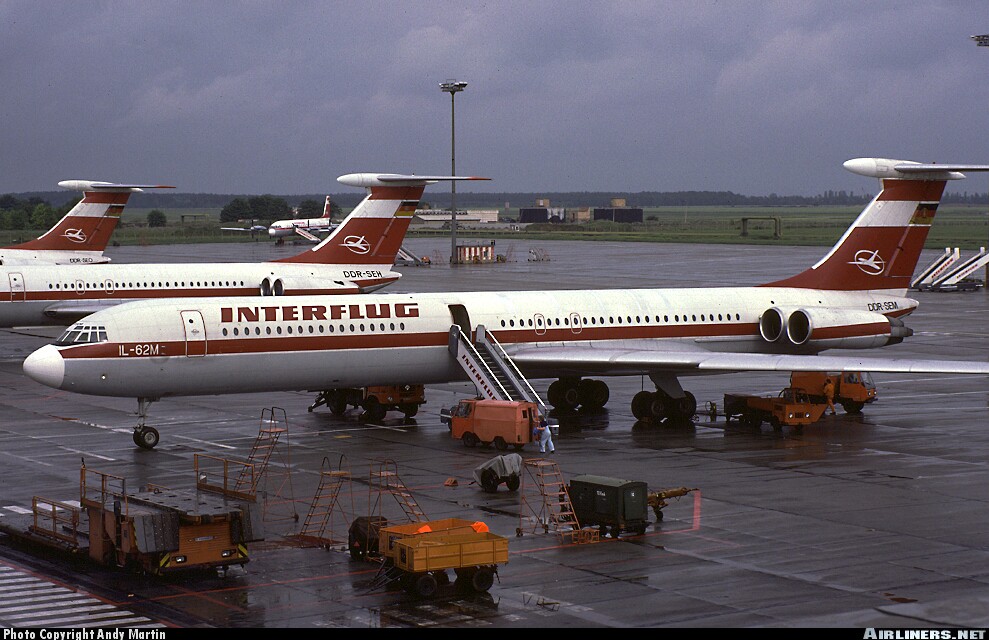

Порылся в интернете и нарвался вот ан этого красавца



Кроме двигателей обнаружил длинную антенну-форкиль и еще один гребешок спереди, "наболдашники" на законцовках крыла. Может знатоки еще какие отличия подскажут, пока ищу, ничего особого не нахожу

Однако, моторы у него интересные


Коки как у первого Ила с АЛ-7, но тут вроде НК-8. Примечательно, что на более поздней фотографии этого же борта уже все нормально с двигателями


Ну вот, с двигателей я и начал


Так как у рус-эйра сопла были изображены условно в виде пустых дырочек глубиной 5 мм, то пришлось мне отпилить заднюю часть с целью расширить и углубить под звездовские смесители, тем более внешне они оч похожи у НК-8 и у Д-30

А вот, ВНА сильно отличаются, их я заказал знакомому на 3Д принтере напечатать, теперь жду, что у него получится при сопле 0.2 мм

Еще глядя на эту фотку видно, что пузо у него зеркальное, а двигатели на фотке выше вроде как матовые


наверное плоскости тоже матовые

Но аналогичный борт-то вроде весь сияет как у кота тестикулы


Вообщем, пока дело не дошло до покраски принимаю советы, что с ним делать?

Думаю даже красить пузо уже даже после декалей, чтоб не залапать раньше времени в процессе

А вот еще: у обычного Ил-62 все крыло техничкой разрисовано, а было ли все это на ранних версиях ?

4

Share this post


Link to post
Share on other sites

Миша, от всей души желаю удачи. Работа должна быть интересной.

0

Share this post


Link to post
Share on other sites

Тоже хочу такого собрать. Кстати, там узел на обтекателе киля другой.


0

Share this post


Link to post
Share on other sites

Posted (edited)

На М и простом стабилизатор, относительно обтекателя устанавливался под другим углом. На фото хорошо видно разницу:


Edited by Маслопузый
0

Share this post


Link to post
Share on other sites

Вот это здорово! У самого такая идея! Удачи в работе, с интересом буду наблюдать

0

Share this post


Link to post
Share on other sites
15 часов назад, Wishmaster сказал:

Думаю даже красить пузо уже даже после декалей, чтоб не залапать раньше времени в процессе

Удачи в проекте, Михаил!

А как собираетесь маскировать при этом? Декали не поотрывает?

0

Share this post


Link to post
Share on other sites
34 минуты назад, grig_p сказал:

Удачи в проекте, Михаил!

А как собираетесь маскировать при этом? Декали не поотрывает?

Я декали обычно на футуру мокрую леплю, после полной сушки не прилипало пока только к металлику. Чем металлик хуже другой краски пока не понимаю

0

Share this post


Link to post
Share on other sites

У этого экземпляра ( и у нескольких ранних) своеобразная крутка нижней поверхности крыла между зубом и фюзеляжем. Отсюда "залом" по передней кромке. Наверно, получится вытачиванием склеиваемой кромки нижней панели "ямой" в этом месте.

А брюхо можно попытаться фольгой. У Виктора Агупова в свое время неплохо получилось, да и у меня на Каравелле тож...

0

Share this post


Link to post
Share on other sites
1 час назад, Vladimir1:100 сказал:

У этого экземпляра ( и у нескольких ранних) своеобразная крутка нижней поверхности крыла между зубом и фюзеляжем

А где можно ее посмотреть ? Пока плохо понимаю, о чем речь

Тем временем наростил пилоны до нужной длины и нужной формы


5

Share this post


Link to post
Share on other sites

Интересно будет посмотреть на проектик, удачи Михаил!

0

Share this post


Link to post
Share on other sites
1 час назад, Wishmaster сказал:

А где можно ее посмотреть ? Пока плохо понимаю, о чем речь



Вот это место (это 06176, но тут походу так же). Похоже нижняя поверхность имеет в этом месте вмятину вдоль потока.


0

Share this post


Link to post
Share on other sites



8 минут назад, Vladimir1:100 сказал:

Вот это место (это 06176, но тут походу так же). Похоже нижняя поверхность имеет в этом месте вмятину вдоль потока.



Мне кажется там, что там плоскость меняет угол. На м тоже присудствует.


2035577.jpg?v=v40

0

Share this post


Link to post
Share on other sites

Это не "м", а первый прототип. А 06176 - то ли 2й, то ли 3й.  И кромка на них выглядит явно по-разному. Но согласен -  в этом месте меняется заклинение (если не соврал терминологию) крыла по нижней поверхности.

0

Share this post


Link to post
Share on other sites
3 часа назад, Vladimir1:100 сказал:

Вот это место (это 06176, но тут походу так же). Похоже нижняя поверхность имеет в этом месте вмятину вдоль потока.


классное фото! И антей под боком стоит.

кривизна есть, как-то странно смотрится

0

Share this post


Link to post
Share on other sites
3 часа назад, Vladimir1:100 сказал:

Вот это место (это 06176, но тут походу так же). Похоже нижняя поверхность имеет в этом месте вмятину вдоль потока.


Такое впечатление, что тот мужик в светлом пиджаке головой ударился и помял :о)

Посмотрел на фотки, и правда есть такая вмятина на первых илах, но как ее изобразить без чертежей, не испортив модель не понятно, боюсь, что придется оставить как есть

Вот тут ее неплохо видно, но что это такое - ХЗ


0

Share this post


Link to post
Share on other sites

Просто особенность аэродинамического профиля центропланной части крыла. На Ту-154М такое тоже имеется, только ближе к корню крыла.




3

Share this post


Link to post
Share on other sites

Тем временем дорабатываю движки (потом покажу) и допиливаю фюзеляж и крыло: антенны из тонкого листового пластика, наболдашники из ракет Р-27 вроде. Кстати, разглядывал крыло, есть на нем некоторые "вмятины" но наверное не такие заметные, как на фотографиях выше. Надо еще гребешок сделать, но на поздних фотках борта его нет, вот и интересно, его убрали раньше, чем перекрасили борт, или позже. Уж очень он глаз режет :о)



И почему никто не сказал, что  у сабжа еще и двери не прямоугольные, а овальные как на Ту-134 ?

Теперь мучаюсь, как их ровно нарезать, хотя есть вариант декалью изобразить, но расшивкой было бы обедительнее

7

Share this post


Link to post
Share on other sites

Миша , а шо ее резать то! Сделал из пластика шаблон, приложил, для верности скотчем прихватил и вперед чем то типа острого шила, и все дела.:)

0

Share this post


Link to post
Share on other sites
1 час назад, Wishmaster сказал:

хотя есть вариант декалью изобразить

Вроде на 663 окантовок дверей нет.

0

Share this post


Link to post
Share on other sites

Гребешок наверно лучше сделать, вряд ли его убрали раньше, чем перекрасили (у этого борта ливрея нестандартная  даже для "дореформенного" периода, скорей всего она совсем недолго была). Извини, забыл сказать про двери (а ты и не спрашивал ;)) А со стабом будешь что-то делать? Там же установочный угол относительно морковки менять надо!

0

Share this post


Link to post
Share on other sites
3 часа назад, бак1 сказал:

Миша , а шо ее резать то! Сделал из пластика шаблон, приложил, для верности скотчем прихватил и вперед чем то типа острого шила, и все дела.:)

Андрей привет, с языка снял

1

Share this post


Link to post
Share on other sites
10 часов назад, Vladimir1:100 сказал:

А со стабом будешь что-то делать? Там же установочный угол относительно морковки менять надо!

Нужен новый, этот уже склеил еще до того, как про морковку сказали, боюсь сломать, хотя вроде где-то среди барахла должна лежать кошка, если найду, то попробую над ней поиздеваться

0

Share this post


Link to post
Share on other sites

Михаил, а среди "кошек" и барахла от Ил-62 у вас нет случайно этих двух деталей,?


0

Share this post


Link to post
Share on other sites
В 06.06.2020 в 11:44, Aleksandr_UWKS сказал:

Михаил, а среди "кошек" и барахла от Ил-62 у вас нет случайно этих двух деталей,?



Пока еще не смотрел, у меня такая куча обрезков за 10 лет накопилась в нескольких больших коробках от моделей 48 масштаба,

Тем временем работа продолжается: слегка оживил двигатели, добавил гофру на (как эта хрень называется?) короче разделители сопел и воздухозаборники охлаждения генераторов


Напечатали мне ВНА... Это жесть! Вообщем, надо брать жесть или доширак и лепить все самому, надеюсь лучше получится

Ну и двери сделал правильной формы


Для видимости выделил смывкой

Тоже не очень получилось, на всякий случай сделаю декалью, чтоб не так страшно было

3

Share this post


Link to post
Share on other sites
В 05.06.2020 в 21:52, Wishmaster сказал:

Нужен новый, этот уже склеил еще до того, как про морковку сказали, боюсь сломать, хотя вроде где-то среди барахла должна лежать кошка, если найду, то попробую над ней поиздеваться

Ну так на склееном и надо -  отпилить консоли впритык к морковке, заклеить образовавшиеся в ней дыры листовым пластиком и обработать напильником так, чтобы новая плоскость приклейки позволяла поднять переднюю кромку (вероятно шпаклевка понадобится).

0

Share this post


Link to post
Share on other sites
