Ил-96-300 Россия 96016

[Maxvys]

А может дружно попромим Русэйр выпустить отдельно по 4 ПСа? Как отдельный кит? И волки сыты и денег на модели больше останется?

[Evalses]

Quote (Pit)

Часть фюзеляжа в дело пойдёт, от носа до центроплана и далее как минимум до начала сужения.

Не знал....думал 334й толстолобый,а у 214/204 морда казалось что другая (прошу прощения за незнание матчасти по данным ВС,пока что не доводилось углубляться в их изучение и постройку)

Quote (ARIA)

Эти тушки можно то-же собрать и оставить без движков на манер списанных)))

Хорошая идея.Ещё ни разу не видел модели ГА "Снятых с эксплуатации" или "Свалочных" вариантов.Будет интересно посмотреть,если кто-то сделает такое

[amper]

Quote (Maxvys)

А может дружно попромим Русэйр выпустить отдельно по 4 ПСа? Как отдельный кит? И волки сыты и денег на модели больше останется?

Хорошая мысль, родилась еще в марте 2008 года... и все на этом!

[ediee]

Quote (Maxvys)

А может дружно попромим Русэйр выпустить отдельно по 4 ПСа? Как отдельный кит? И волки сыты и денег на модели больше останется?

+1

[PAS-DECALS]

Будет, будет

[VernoN]

Тогда еще шасси как у бразов надо) для Ил-96))от русаир

[AlexandrAlexeew]

Quote (VernoN)

Тогда еще шасси как у бразов надо) для Ил-96))от русаир

Я не большой спец по ИЛам, но вроде в 144-ом масштабе и от 86-го подойдут. Не должно быть там больших отличий, хотя я могу и ошибаться, поправьте меня...

Все равно 86-ой пилить придется, что бы 96-ой сделать....

[All]

Quote (AlexandrAlexeew)

Все равно 86-ой пилить придется, что бы 96-ой сделать....

Все верно, шасси идентичны... По крайней мере внешне.

[amper]

Quote (All)

Все верно, шасси идентичны... По крайней мере внешне.

Кроме передней стойки (чуть другая)

[ENG]

Основные ноги тоже немного отличаются. (Есть фото и схемы, если понадобятся - подскажите)

Правлю сообщение, добавляю...

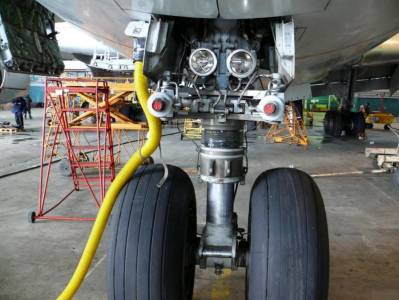

Передняя опора Ил-86.

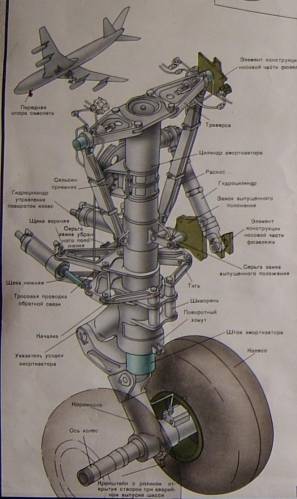

Передняя опора Ил-96.

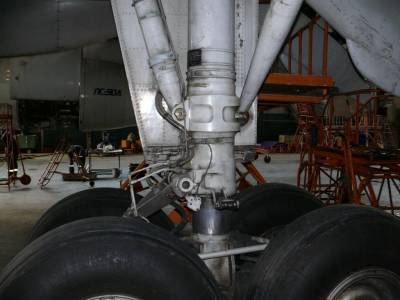

Основная правая опора Ил-86.

Основная правая опора Ил-96.

Основное видимое отличие - нижняя точка крепления раскоса. Можно доработать шасси от Звезды под Ил-96 сравнив стойки с деталями шасси от ВЭ.







[Maxvys]

Да, схемы нужны, заранее спасибо

[Pepelatz]

Ну и я тоже решил попробовать.

Купил сегодня вместо отсутствовавшего Ту-134 Ил96-300 в новом Аэрофлоте и Баклажана на распил.

Сразу много вопросов к Михаилу:

- из чего сделаны новые пилоны?

- на сколько надо наращивать киль?

- какие доработки нужны крылу?

[All]

Quote (Pepelatz)

- на сколько надо наращивать киль?

- какие доработки нужны крылу?

Можно сровнить по фронтальным фотографиям, плюс где то на форуме есть чертежик, наращивания около 5 мм.

Крыло просто на просто другое, да и центроплан придется переделывать.

[Pepelatz]

Киль стал выше на 1.5 метра - я такие данные нашёл. Соотв. нарастить на 1500/144 = 10.4мм... а не 5

http://www.airwar.ru/other/draw2/il96-300.html

Вот что нашлось ещё

Крыло начал точить - уже нехорошо мне.. Вон звезда сделала Пе-8 с фигурками Сталина и соратников, чего бы 96-й с микрофигуркой Медведева не сделать?

[Pepelatz]

Михаил, у Ил-96 на передних зализах крыльев ест ьвоздухозаборники. Андрей в своём варианте интегрировал туда куски Ил-86, а вы как собираетесь воздухозаборник делать???

[zurd]

2 [2b]Pepelatz[/b],

Михаил, если не хочешь потом, когда потратишь массу времени,

горько разочароваться

и рвать волосы на всех местах, где они растут,

не доверяй никогда заранее никаким чертежам, даже моим ,

Доверяй только собственным глазам!

[ENG]

Quote (Pepelatz)

Киль стал выше на 1.5 метра - я такие данные нашёл. Соотв. нарастить на 1500/144 = 10.4мм... а не 5

Высота киля Ил-96-300 равна 10,02 м (В.П. Бехтир, Аэродинамика самолета Ил-96-300). В масштабе 144 будет 69,6 мм. Разница с моделью Ил-86 Звезды составляет 8 мм, что подтверждается сложением половинок Ил-86 Звезды и Ил-96 ВЭ, т.е. у ВЭ высота киля сделана правильно.

[amper]

Высота киля на 8мм больше,

как буду дома, разберем тонкости, сейчас не помню.

[Pepelatz]

Это картинка А. Пименова. Что за окошко в носовой части снизу??


[ENG]

Quote (Pepelatz)

Что за окошко в носовой части снизу??

Окно фар освещения крыла, гондол двигателей и фары разворота. Окна расположены симметрично слева и справа. Все три фары установлены под определенными углами для выполнения вышеперечисленных функций.

[Pepelatz]

Михаил, а винглеты вы укорачивали? Мне кажется что штатные длинноваты.

[amper]

Я их сделал заново, родные не смог осилить....

Киль увеличил на 11 мм, такова разница по размерам самолетов (по крайней мере)

[Pepelatz]

Я родные сточил напильником, плюс кусачками поправил передний край, там ломанная линия из двух отрезков, а не кривая. Вот теперь смотрю и кажется мне чт овысота большая у них, миллиметра два можно снести.

[amper]

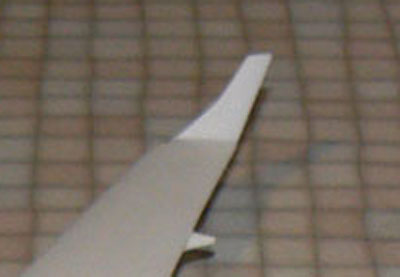

Да, излом сильнее сделал, вот что получилось (сорри за качество, фотика рядом нет)


[Pepelatz]

а высота их как определена? По старым?

И ещё: как расшивать будем модель? Я искал фот ос грязным самолётом - не нашёл, если фюзеляж можно как-то додумать по старым линиям, то центроплан надо расшить по фото с грязными швами, а их нет.
