Ну я инженер оптико-электронщик по образованию.

Вам нужна схема или готовое устройство?

Могу сделать на esp8266 с управлением по WiFi, но нужно точное тз - какие огни, сколько, как мигают....

С уважением, Сергей

[Intel_Rus]

А вот совсем готовый вариант: https://model-lavka.ru/cat/aftermarket/14186.html



[Базилио]

5 минут назад, Atlant сказал:

Ой, для таких целей гораздо проще использовать миниатюрные светодиоды, которые можно купить с уже припаянными проводами.

Вот например: https://www.aliexpress.com/item/20pcs-bag-0402-SMD-Pre-soldered-micro-litz-wired-LED-leads-resistor-20cm-8-15V-Model/32828588727.html

просто введите для поиска smd led with wire - дальше смотрите на цвет, цену, репутацию продавца...

Управлять всем этим проще всего при помощи мини-ардуино (что-то типа такого : https://www.aliexpress.com/item/Freeshipping-Nano-3-0-controller-compatible-for-arduino-nano-CH340-USB-driver-NO-CABLE/32341832857.html )

Если нужна помощь в программировании/схематике - обращайтесь, делал такое уже не раз.

Самая главная проблема в таких моделях - это как завести питание в модель. (и что использовать как источник питания - батарейку (какую?)  или внешний блок питания). Я использовал  9-ти вольтовую батарейку в основании и контакты на основании и делал "токосъемники" на нижней части тележек шасси. С этих токосъемников питание заходит в фюзеляж по проводам, которые "замаскированы" под линии гидравлики. Получилось конечно немного топорно, но это мне позволяет поставить модель куда угодно и без подставки (и без света!).

Заказал вот это: https://www.ebay.com/itm/YMF0402WW-20pcs-WARM-WHITE-Micro-Litz-Wired-Pre-soldered-SMD-Led-Model-DIY/123543438052?hash=item1cc3c342e4:g:-5wAAOSwHgVW76xa:rk:6:pf:0

[Atlant]

Ничего себе цена! Почти 100 долларов? Да я за такие деньги с десяток моделей "засвечу" (по стоимости комплектующих).

[Atlant]

2 минуты назад, Базилио сказал:

Заказал вот это: https://www.ebay.com/itm/YMF0402WW-20pcs-WARM-WHITE-Micro-Litz-Wired-Pre-soldered-SMD-Led-Model-DIY/123543438052?hash=item1cc3c342e4:g:-5wAAOSwHgVW76xa:rk:6:pf:0

Это только белые. Можно их конечно красить в красный/зеленый/желтый, но яркость уменьшится.

[Базилио]

3 минуты назад, Atlant сказал:

Ничего себе цена! Почти 100 долларов? Да я за такие деньги с десяток моделей "засвечу" (по стоимости комплектующих).

Леонид, может я чего-то не понял!??? Цена 12$ с доставкой до меня...

...за 20 шт...

Изменено 21 декабря, 2018 пользователем Базилио

[Atlant]

Евгений, я про сообщения Сергея про "готовое решение"  Смотрите выше над Вашим

[Базилио]

7 минут назад, Ryzgikov сказал:

Ну я инженер оптико-электронщик по образованию.

Вам нужна схема или готовое устройство?

Могу сделать на esp8266 с управлением по WiFi, но нужно точное тз - какие огни, сколько, как мигают....

С уважением, Сергей

Сергей, приветствую!

Можете сказать приблизительную стоимость изготовления такого устройства, естессно имея все вводные...

Ежели договоримся, то прилечу в очередной раз в первопристольную и забегу заберу! Ну и пообщаться можно будет спокойно в живую!

[Базилио]

4 минуты назад, Atlant сказал:

Евгений, я про сообщения Сергея про "готовое решение"  Смотрите выше над Вашим

Это ДАААА!

Есть желание купить автомобиль, но нет возможности! Есть возможность купить козу, но нет желания.........

...хотя, если бы я получал ЗП как лётчики, может для меня 100уе тоже ток на мороженое был бы расход...

Изменено 21 декабря, 2018 пользователем Базилио

[Intel_Rus]

6 минут назад, Базилио сказал:



...хотя, если бы я получал ЗП как лётчики, может для меня 100уе тоже ток на мороженое был бы расход...

Да ладно, мне этот набор вообще достался бесплатно от автора для тестовой сборки. А я слентяйничал и передарил его Владе, который построил Дримлайнер:



[Базилио]

Серёж, халява - это вообще круто!

Просто хочется построить модель для сэбе любимого, и при этом не продавать машину...

[AlexandrAlexeew]

Собственно, все уже написали и помощь предложили.

Только я для крыльевых БАНО все-таки взял бы еще зеленый и красный светодиоды того же размера (0402). Цена - копейки в любом магазине электронных компонентов. И провода надо припаять перпендикулярно плоскости светодиода, что бы они уходили в крыло. Яркость можно подгонять ШИМом, но только регулировать наверно придется уже на собранной модели. Это позволит добиться максимальной реалистичности.

[Wishmaster]

7 часов назад, Базилио сказал:

Дк, а схемка то??? Надо же к чему-то паять светодиоды...

у меня схемка была только на маяках. Простой микроконтроллер с 8 ногами: 2 питание, 2 на маяки, остальные свободные, ну и на освещение салона взял готовый модуль потому как 12 вольтовая лента от 5 вольт гореть никак не хотела, а лепить кучу дискретных светодиодов самому никак не хотелось, но все это уже расписано в упомянутой теме

[Ryzgikov]

Коллеги, добрый день!

Предлагаю сделать публичный проект нашего форума по освещению моделей ГА.

В наше время управлять освещением правильно с помощью esp8266 - это микроконтроллер со встроенным wifi. На нем доступно с десяток портов ввода-вывода. При включении он прикидывается web-сервером и к нему можно обращаться по ip-адресу. (на фото слева). Кроме того, можно даже обновлять прошивку по воздуху.

Питается он от 3,3 вольта. Для этого нужен простенький стабилизатор (на фото справа) который из 3...12 вольт делает 3,3.

Суммарно эти две платки стоят меньше 200 рублей...

Эти штуки нужно ставить на борт.

Теперь необходимо понять что и как будем освещать: салон, стробы (сколько, какого цвета, как мигают), посадочные/рулежные фары, габаритные огни, всякая другая подсветка. Количество светодиодов влияет на источник питания...

Еще нужно определится со способом подачи питания: внешнее, через подставку, аккумулятор на борьу с внешей зарядкой или батарейки на борту.

Итоговую схему и прошивку разместим на нашем сайте для всех желающих.

С уважением, Сергей

Изменено 22 декабря, 2018 пользователем Ryzgikov
Исправление опечаток.

[Ryzgikov]

Предлагаю начать формирование технического задания с конкретикой по светосигналке A380.

[Базилио]

Серёж, что именно надо для формирования техзадания? Нарыл в инете тех.задание, там вводных больше сотни...

Можно это как-то проще, своими словами???

[Ryzgikov]

Да нет, нужно своими словами, чем проще тем понятнее!

Что освещаем: кабину, салон, багажный отсек? Каким цветом? Нужно ли уметь менять цвет освещения в салоне как на современных настоящих? Нужно ли менять режим освещения в салоне например как при взлете (только аварийный свет)?

Что еще светим? Навигационные огни, фары, подсвека эмблемы, подсветка крыльев/двигателей?

Сколько нужно стробов, какого цвета, как мигают (парно/синхронно/в противофазе)?

Как будем подводить питание?

Ответы на эти вопросы и дадут тз...

[Базилио]

Нужно примерно следующее:

1.     Возможность автономного питания системы от 3-х батареек размером ААА.

2.     Возможность подключения внешнего источника питания напряжением 3-12V.

3.     Подсветка пассажирского салона (оба этажа сразу), а так же кабины пилотов. Не яркий «приглушённый свет».

4.     Включение посадочных огней в корне крыла отдельная функция.

5.     Включение БАНО

А) (верх и них фюзеляжа) проблесковые маячки, включение каждые 1,5 секунды.

Б) стробы на законцовках крыльев, двойной импульс с интервалом 0,8-0,9 секунд.

      6.  подсветка  киля лайнера, фонари на стабилизаторах самолёта.

Может чего ещё забыл. Но то что вспомнил, вот оно...

[Ryzgikov]

Вот, отлично!

Сегодня начну макетировать.

[kazanez]

.Здесь описывается процесс освещения модели: http://karopka.ru/forum/forum189/topic27910/

[Ryzgikov]

Случайно попалось полезное видео прямо в тему топика:



[Atlant]



9 часов назад, Базилио сказал:

5.     Включение БАНО

А) (верх и них фюзеляжа) проблесковые маячки, включение каждые 1,5 секунды.

Б) стробы на законцовках крыльев, двойной импульс с интервалом 0,8-0,9 секунд.

Если мне не изменяет память, то А) и Б) включаются отдельно. Б) - вроде как только в полете.

Кроме того сзади есть еще отдельно белый горящий постоянно и там-же - моргающий (тоже белый, но более яркий). Он моргает одиночными импульсами.

Вот в этом видео хорошо видно:





[Акунин]

На что обратить внимание!

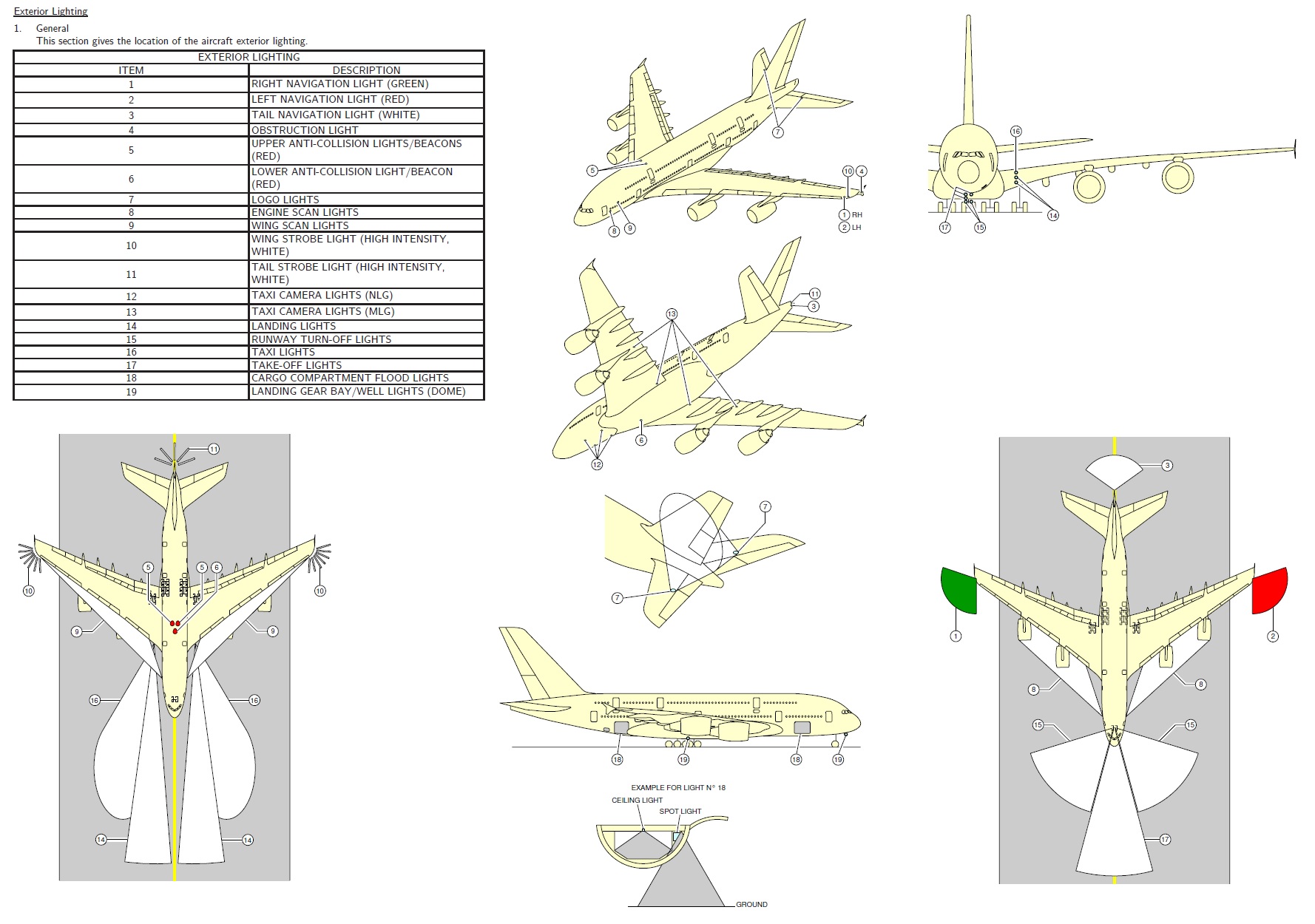

1. Красные сигнальные маяки (Beacons) - два сверху (5) и один снизу (6).

2. Вспышки крыльевых (белых) стробов (10) синхронизированы со вспышками (красных) Beacons. Т.е. сначала моргают одни, потом через 0,5 секунды другие, частота каждой серии 57-62 вспышки в минуту. Плюс крыльевые моргают двоекратно (и разными лампами) с задержкой 0,05 сек.

3. Хвостовой (белый) строб (11) вспыхивает одновременно с первой парой крыльевых стробов, второй вспышки нет.

15 часов назад, Базилио сказал:

Может чего ещё забыл. Но то что вспомнил, вот оно...

Женя, упустил фары на передней стойке шасси. И их там несколько.

По моему опыту, если попытаться воспроизвести все возможные фары и огоньки, модель превратится в подобие сияющей новогодней елки. Необходима разумная достаточность.

[Базилио]

Вот это да!!! Спасибо ребят за такое количество информации! Теперь действительно есть вся инфа для создания блока освещения А380! И про посадочные фары на передней стойке тоже вспомнили, круто!!!

Начинаем потихоньку готовиться к прокладке кабелей. Кстати, для посадочных фонарей на передней стойке, тоже понадобятся какие-то специальные светодиоды, они ж должны быть круглыми, и размером совсем маленькими...

[Базилио]

2 часа назад, Акунин сказал:

...

По моему опыту, если попытаться воспроизвести все возможные фары и огоньки, модель превратится в подобие сияющей новогодней елки. Необходима разумная достаточность.

Сергей, большое спасибо за информацию - очень поможет в стройке!.

По поводу разумной достаточности абсолютно согласен! В связи с этим и есть задумка, чтобы была возможность включения перечисленных огней по отдельности. Возможно яркость так же будет регулируемой....
