Boeing 747-200 Alitalia "Bulgari" - процесс сборки в картинках

[oleg710]

Всем пламенный привет! И с Новым Годом!!

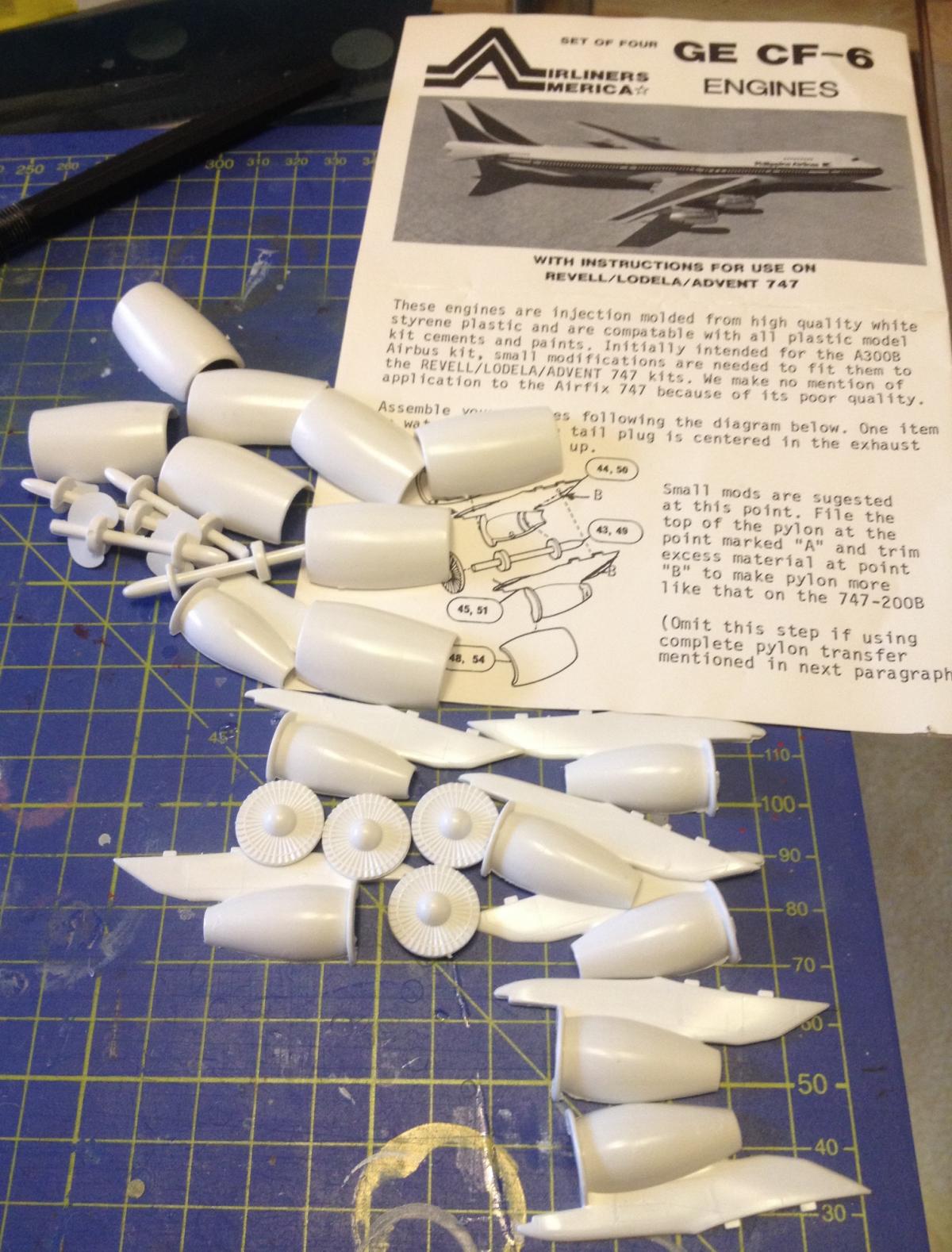

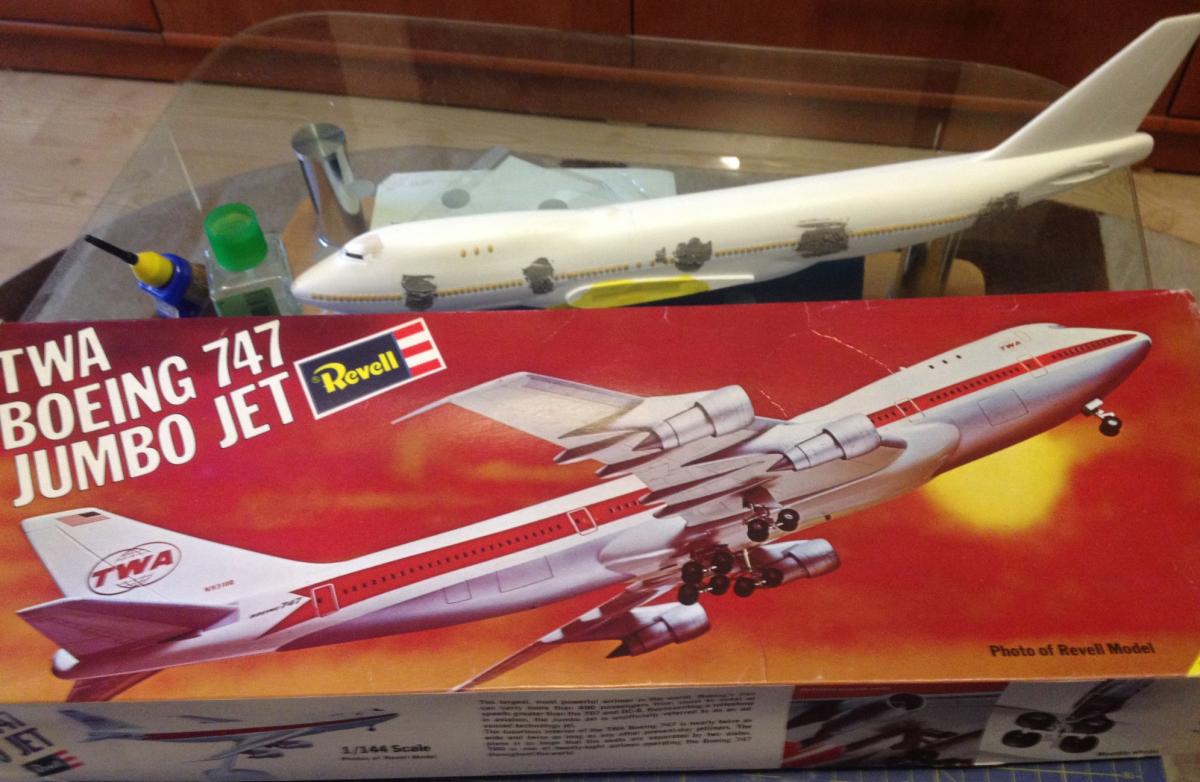

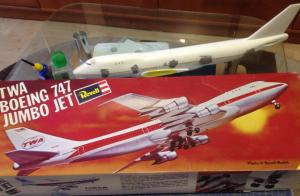

Старый, давно проверенный временем набор Revell 1/144 Boeing 747-200. Был куплен давным давно, лежал и ждал своего часа, даже начал шпаклепать окна и двери, но так до сборки и не дошло. Как то на просторах eBay совершенно случайно нашел и приобрел набор двигателей CF-6 для модификации данной модели. Как оказалось, в этом наборе лежали 4 двигателя из старого набора A-300 от Airfix. Для использования этих двигателей при постройке В-747 необходимо «всего лишь» переделать пилоны. С приобретением движков, встал выбор ливреи для соответствующей модификации В-747, и снова eBay предоставил возможность приобретения декали Alitalia Bulgari от небезызвестной фирмы BrazilDecals. И вот, спустя пару-тройку лет после приобретения всей этой кучи пластика и цветных картинок, в июле 2016 года стартовала сборка этой модели.

Изменено 3 января, 2017 пользователем oleg710

[oleg710]

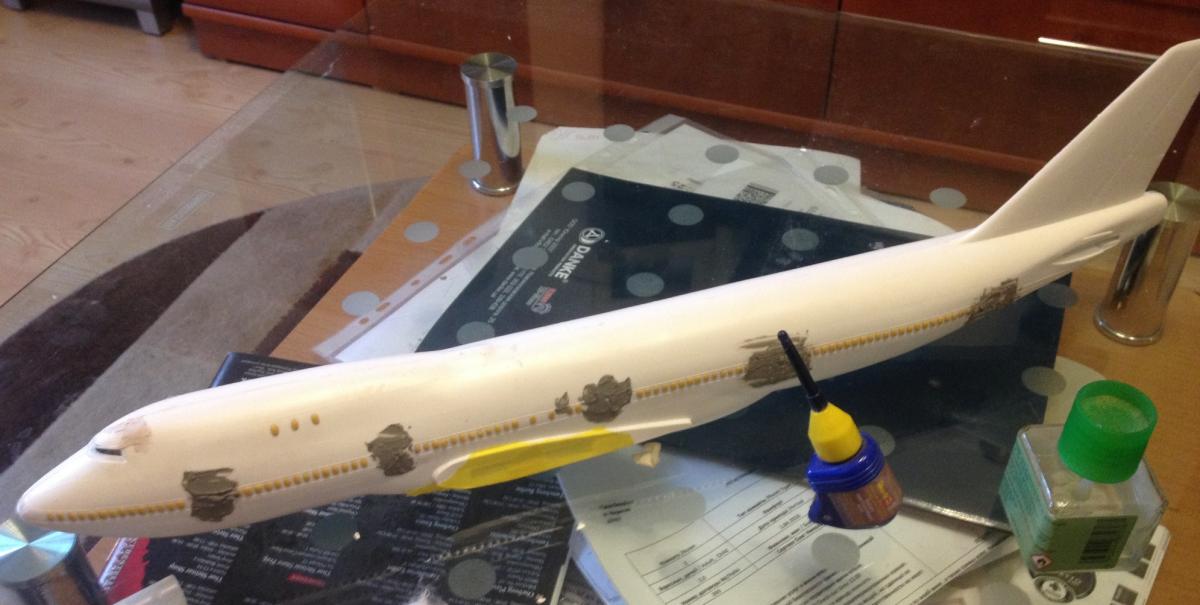

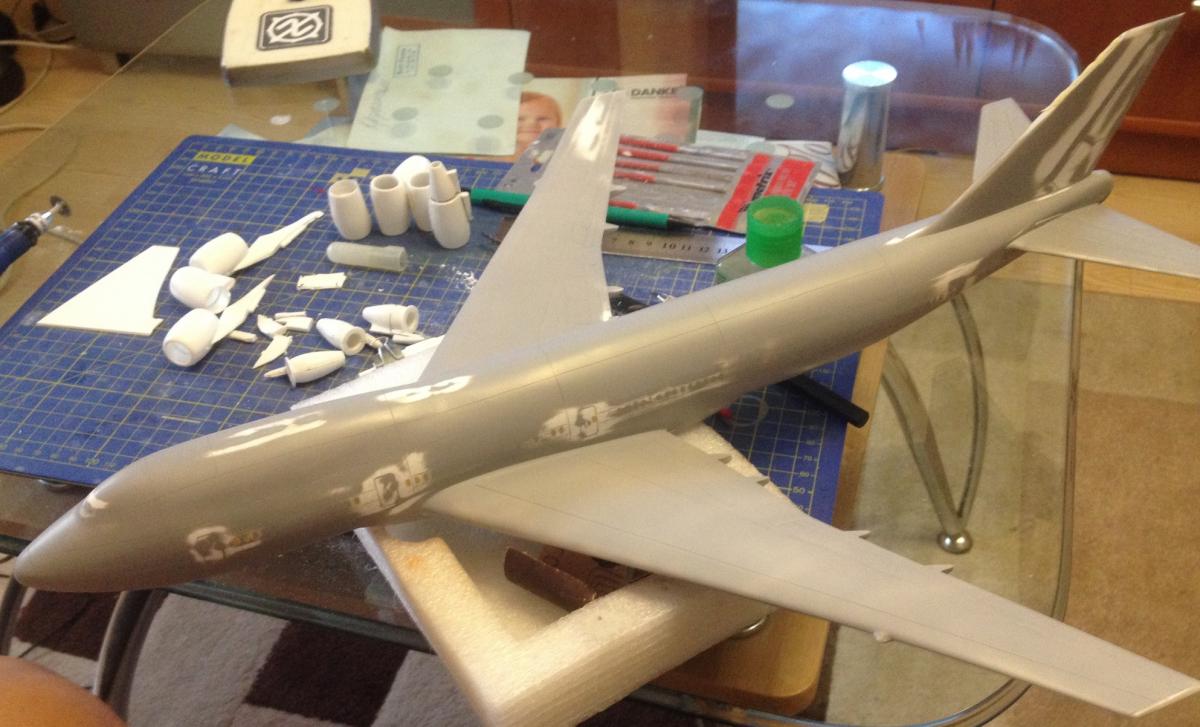

Собирается эта довольно старая модель очень неплохо, внешняя расшивка шлифуется, режется новая, немного скорректирована форма профиля вертикального оперения, сточены кромки крыла и стабилизаторов, зашпаклеваны все окна и обозначенные траншейной расшивкой двери и багажные люки. Недостаток этой модели - толстое крыло, корректировке не подвергалось.

Изменено 3 января, 2017 пользователем oleg710

[oleg710]

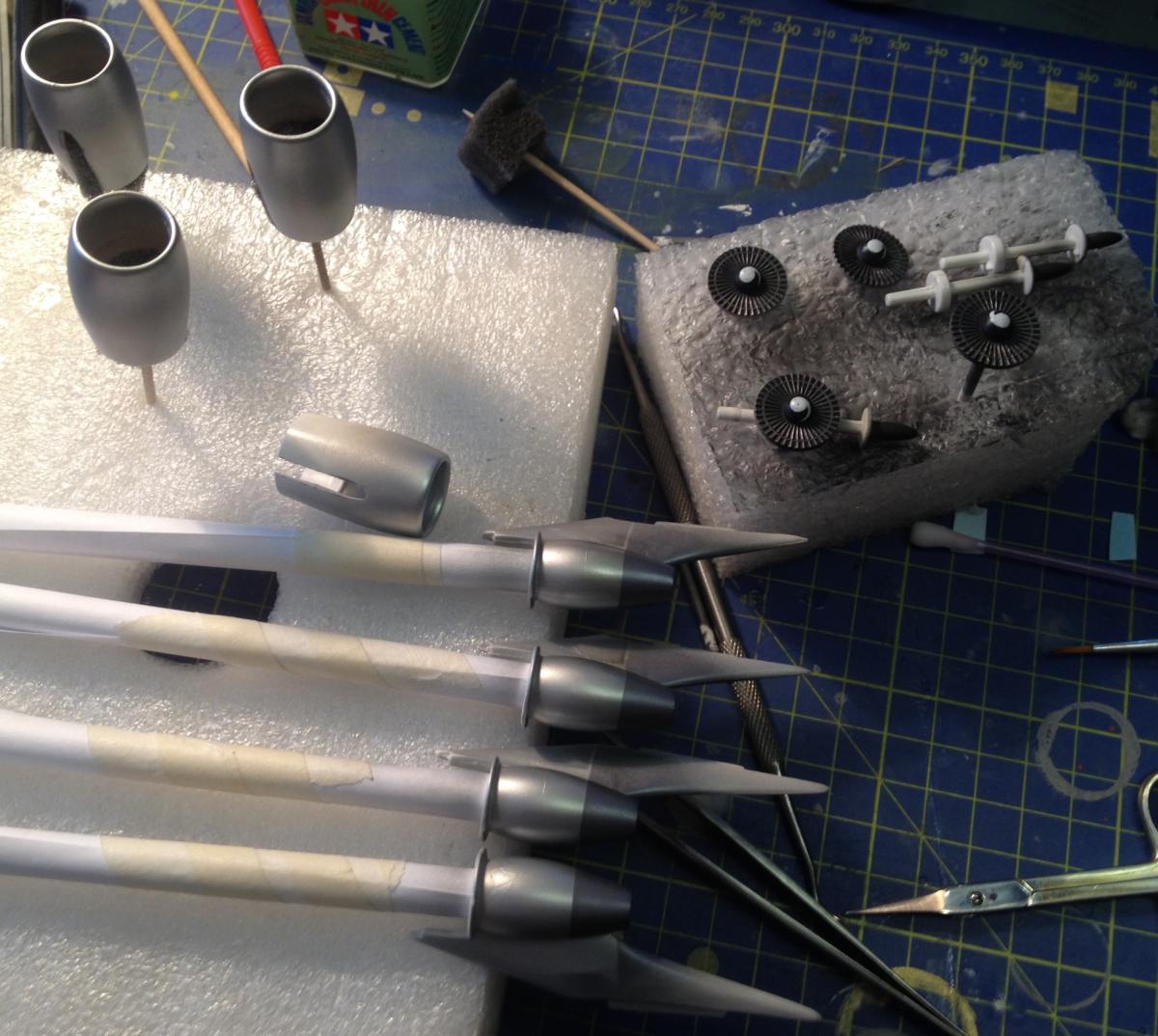

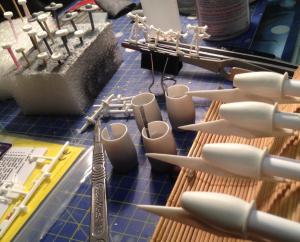

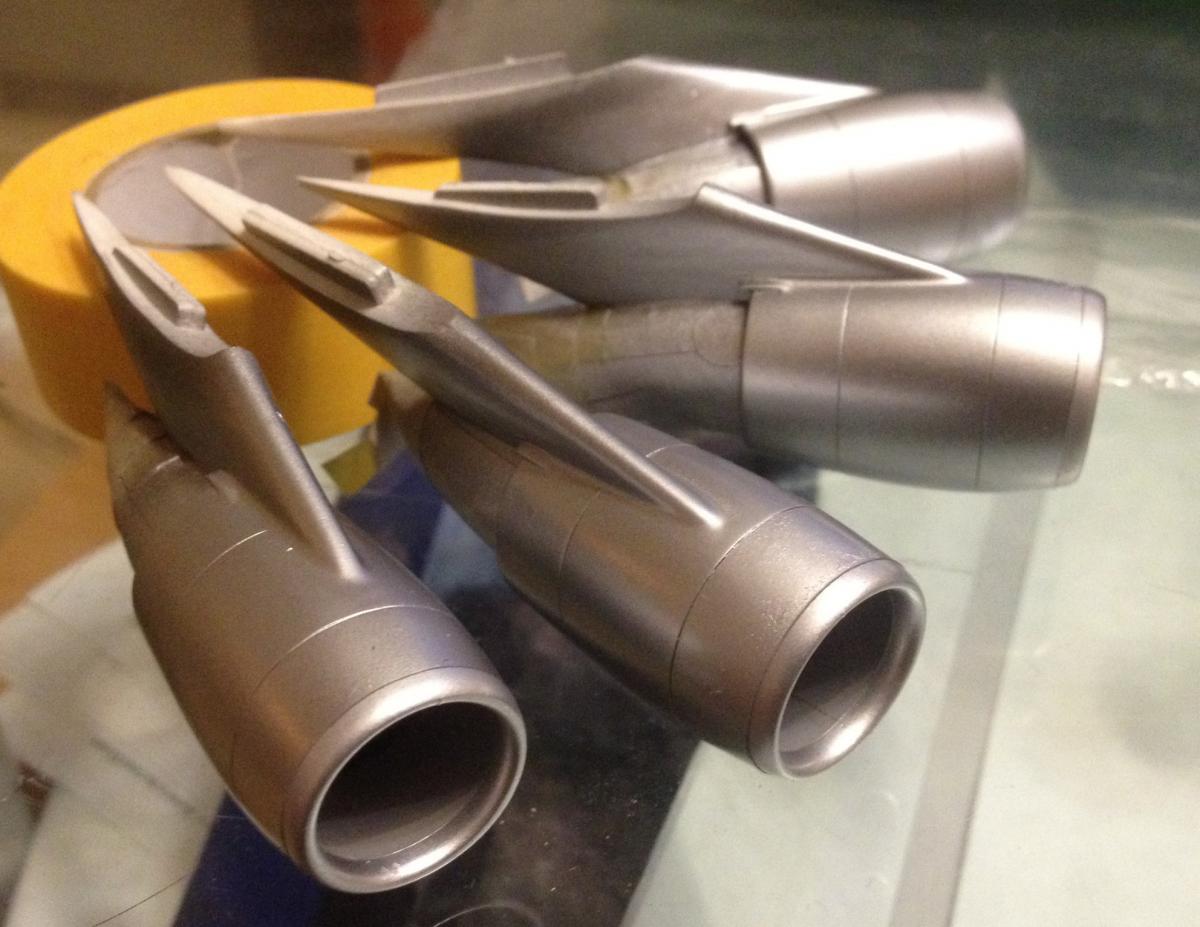

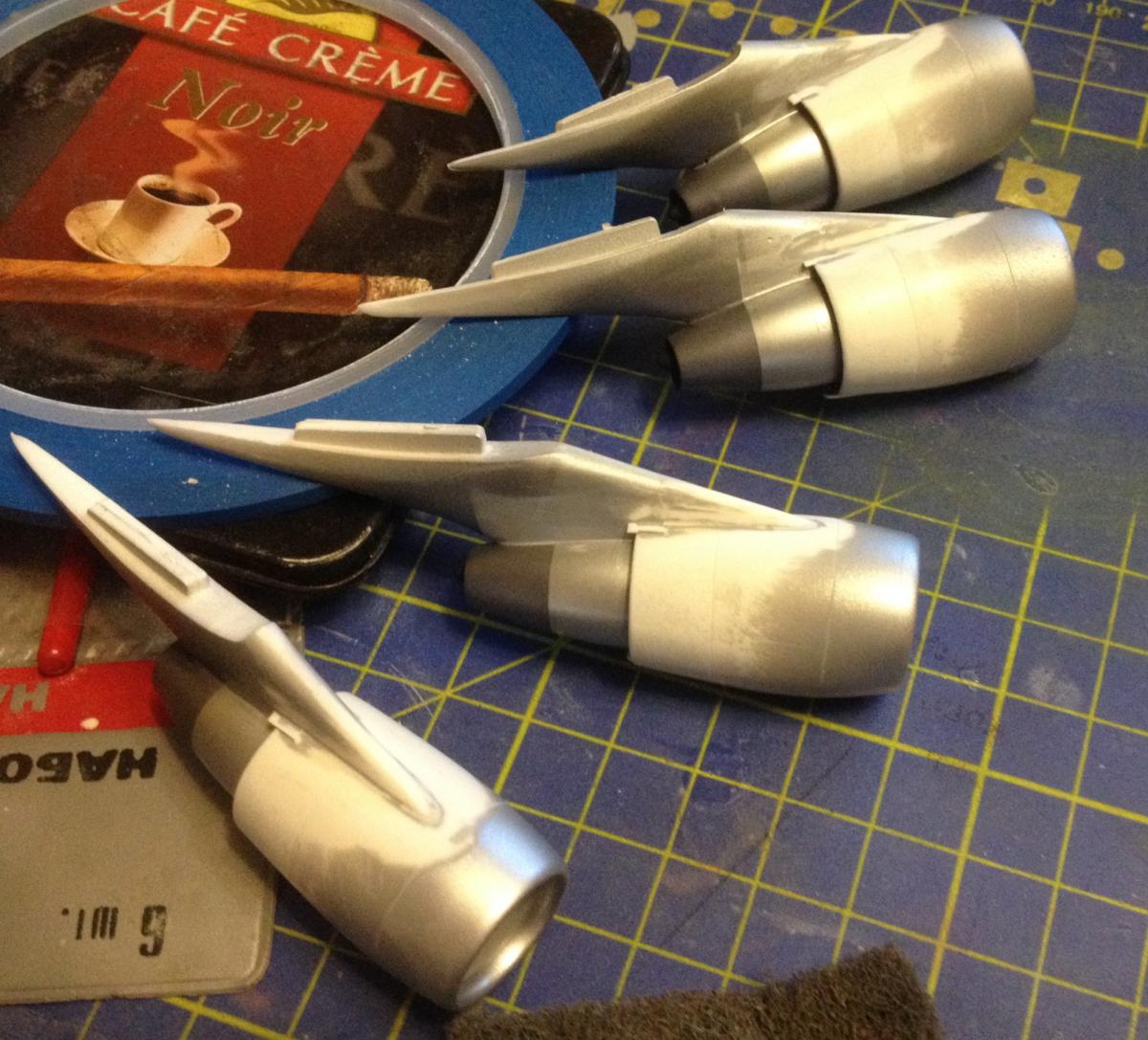

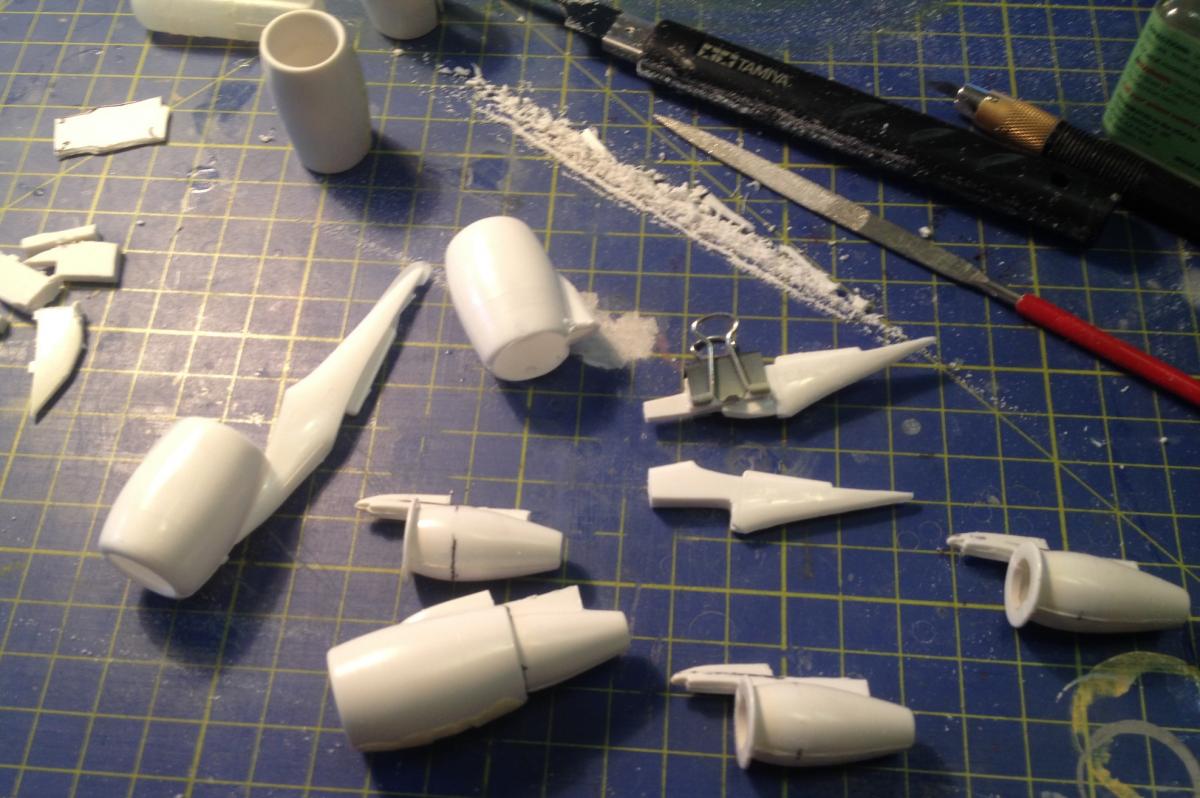

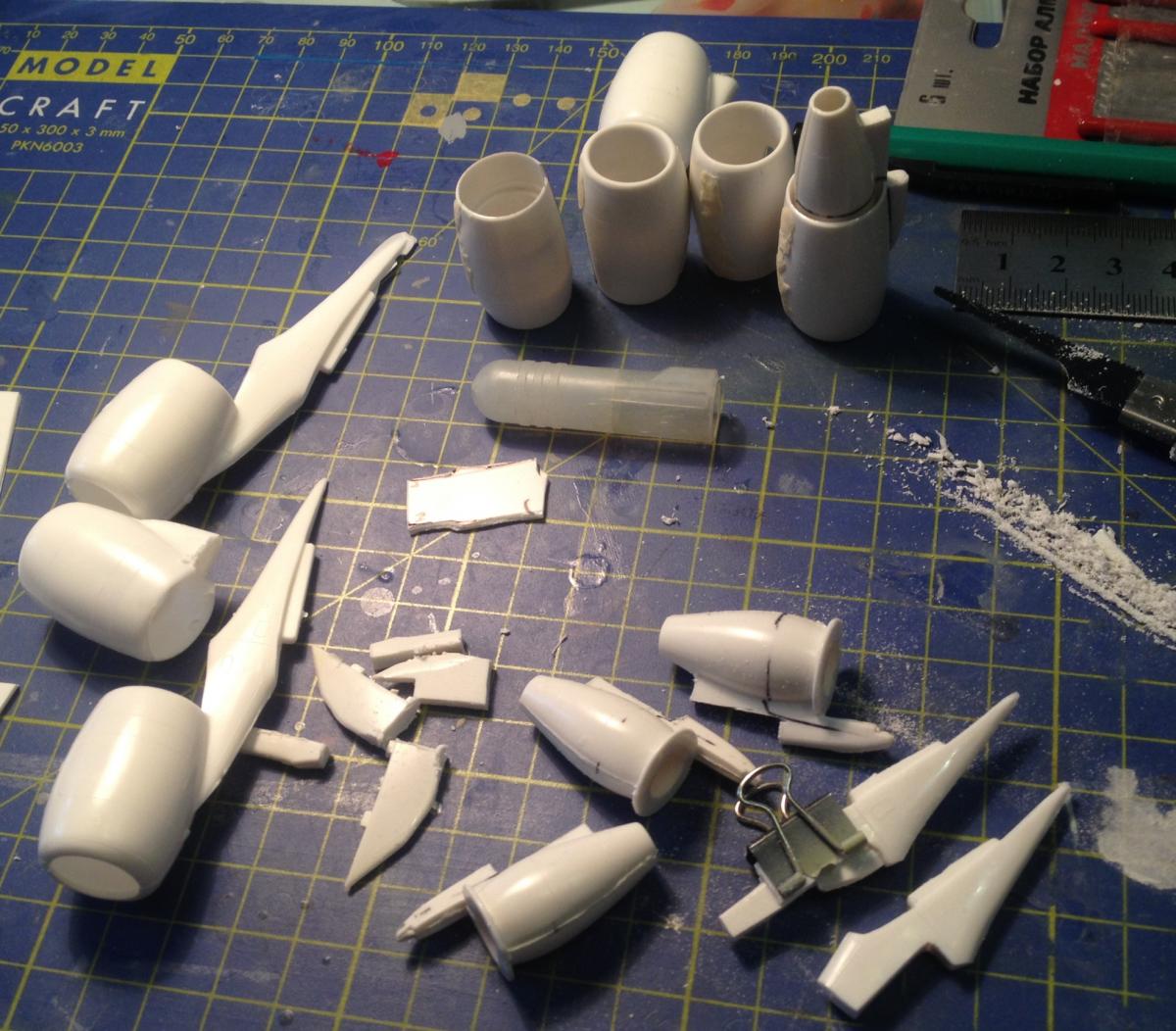

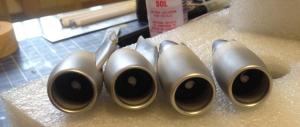

При сборке двигателей проблем не было – очень качественные двигатели с весьма разумным членением, позволяющим, при небольшой доработке их внутренностей, отдельно обрабатывать и окрашивать различные части двигателя до его сборки. Потом все собрал в кучу и движок готов)) Естественно, пришлось полностью переделать пилоны, голову мало мало поломал, и грубо говоря – отрезал верхнюю часть пилонов от тех и других двигателей, и поменял местами отрезанные части от Revell с Airfix. Причем, для своей модели я взял двигатели от Ревелловского Е-4В Command Post – то есть не сами двигатели, а только пилоны. Двигатели от этой модели пошли в помойку.

Изменено 3 января, 2017 пользователем oleg710

[oleg710]

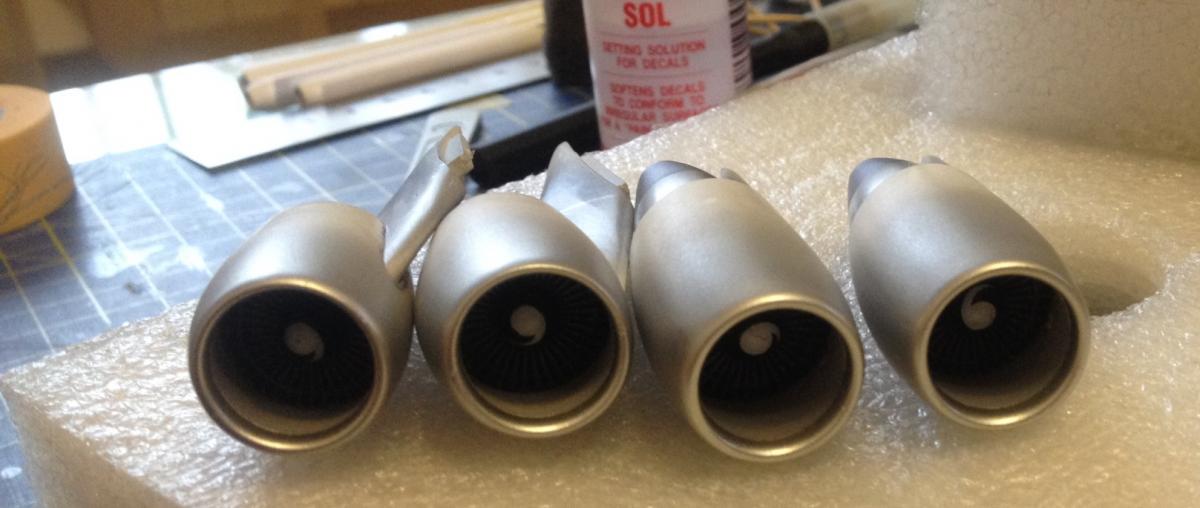

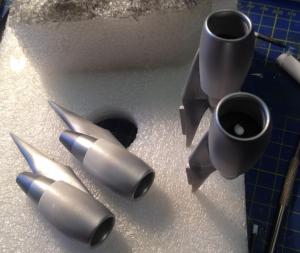

Продолжение про двигатели

Изменено 3 января, 2017 пользователем oleg710

[oleg710]

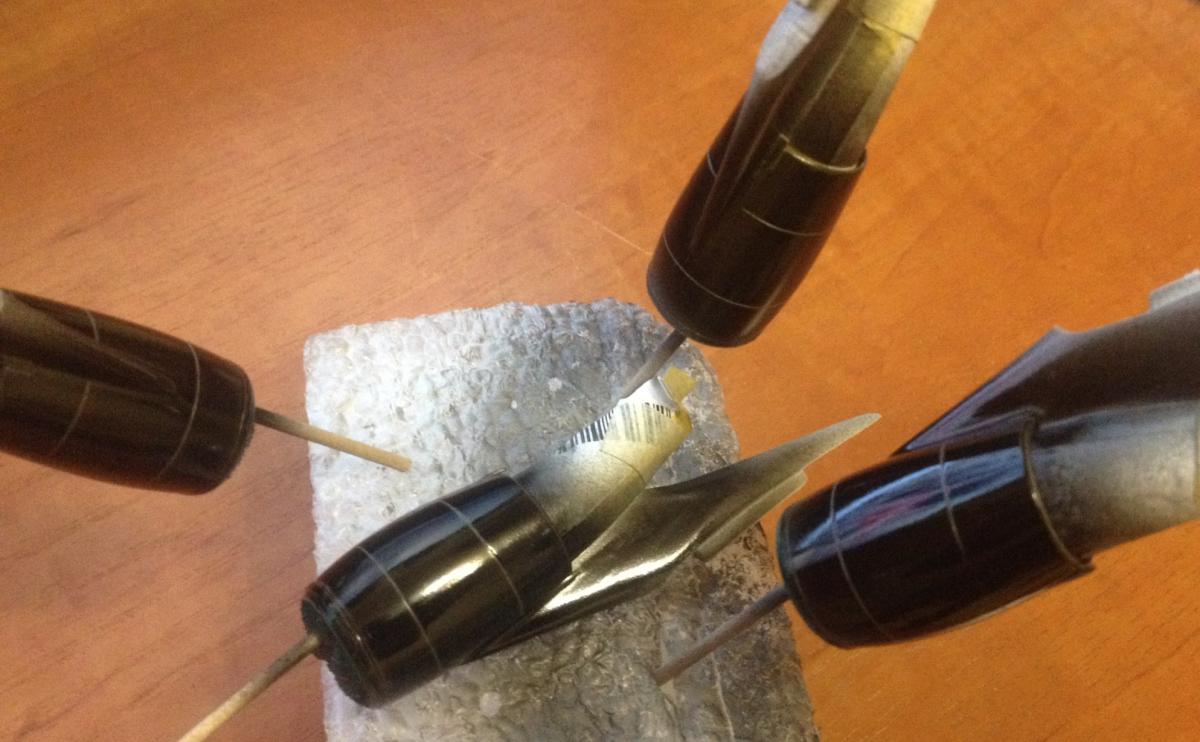

И еще чуть

Изменено 3 января, 2017 пользователем oleg710

[oleg710]

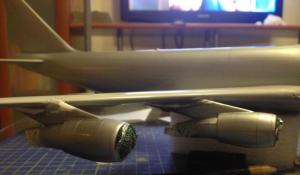

Как то так))

Изменено 3 января, 2017 пользователем oleg710

[oleg710]

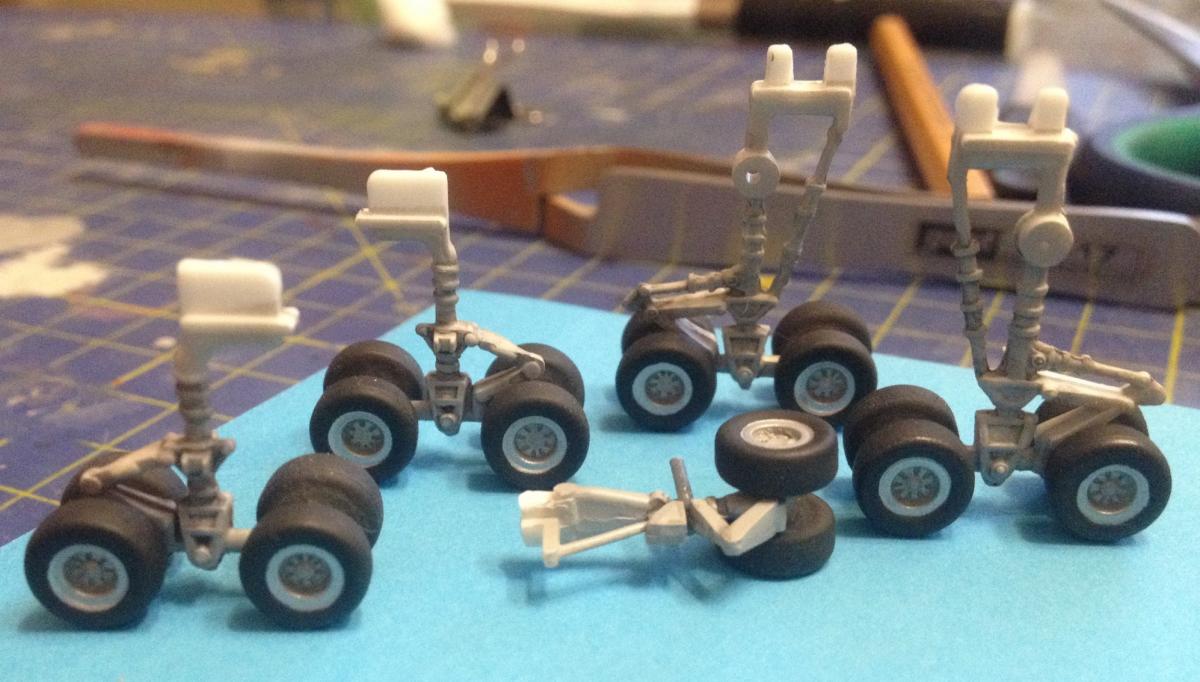

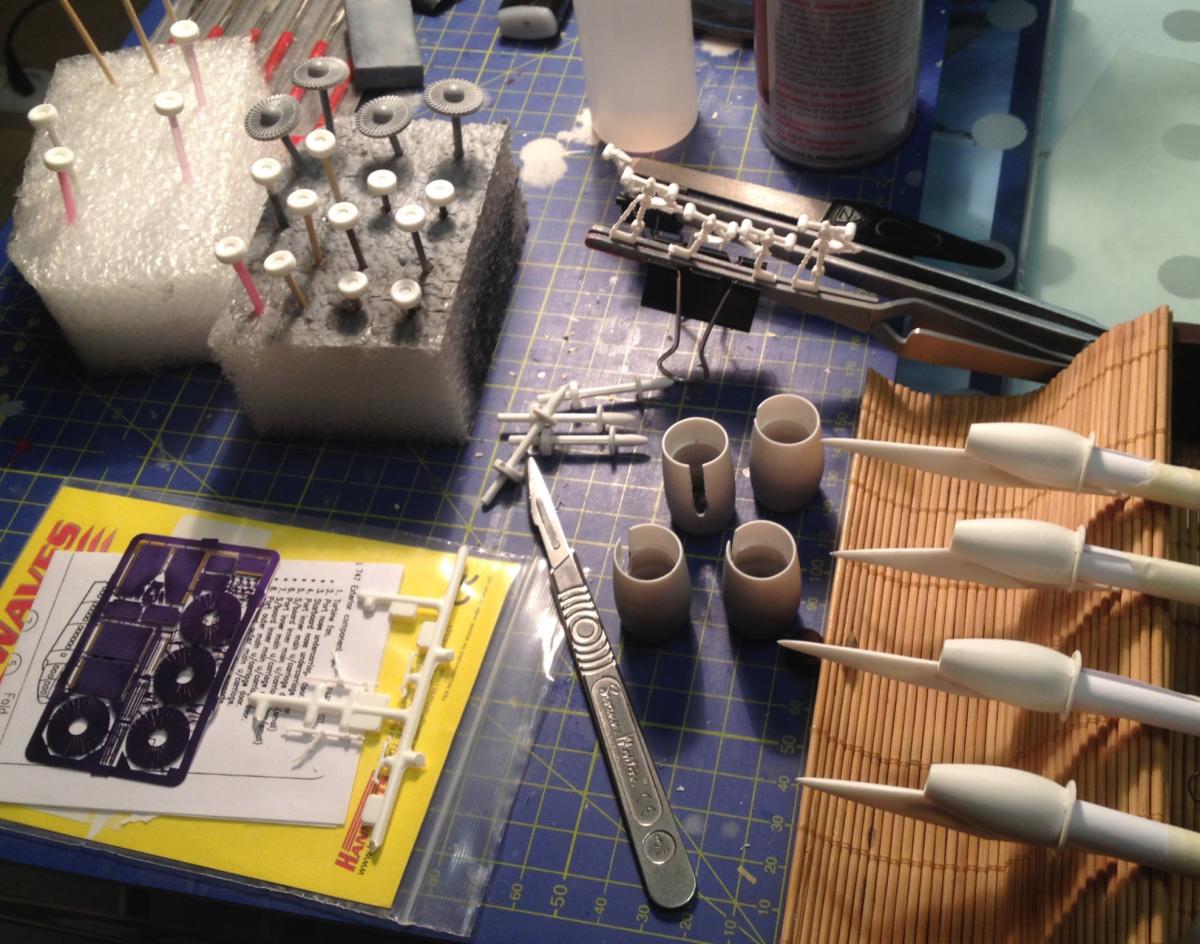

Стойки шасси и колеса из набора, модификации не подвергались, покрашены, затонированы и впоследствии благополучно поставлены на модель.

Изменено 3 января, 2017 пользователем oleg710

[oleg710]

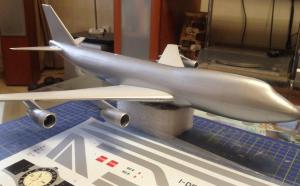

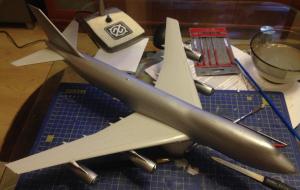

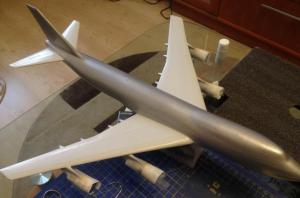

При покраске фюзеляжа использована из баллона Tamiya TS-30 Silver Leaf, крыло и стабилизатор самостоятельно намешанный светло-серый из белого и серого Motip.

Изменено 3 января, 2017 пользователем oleg710

[oleg710]

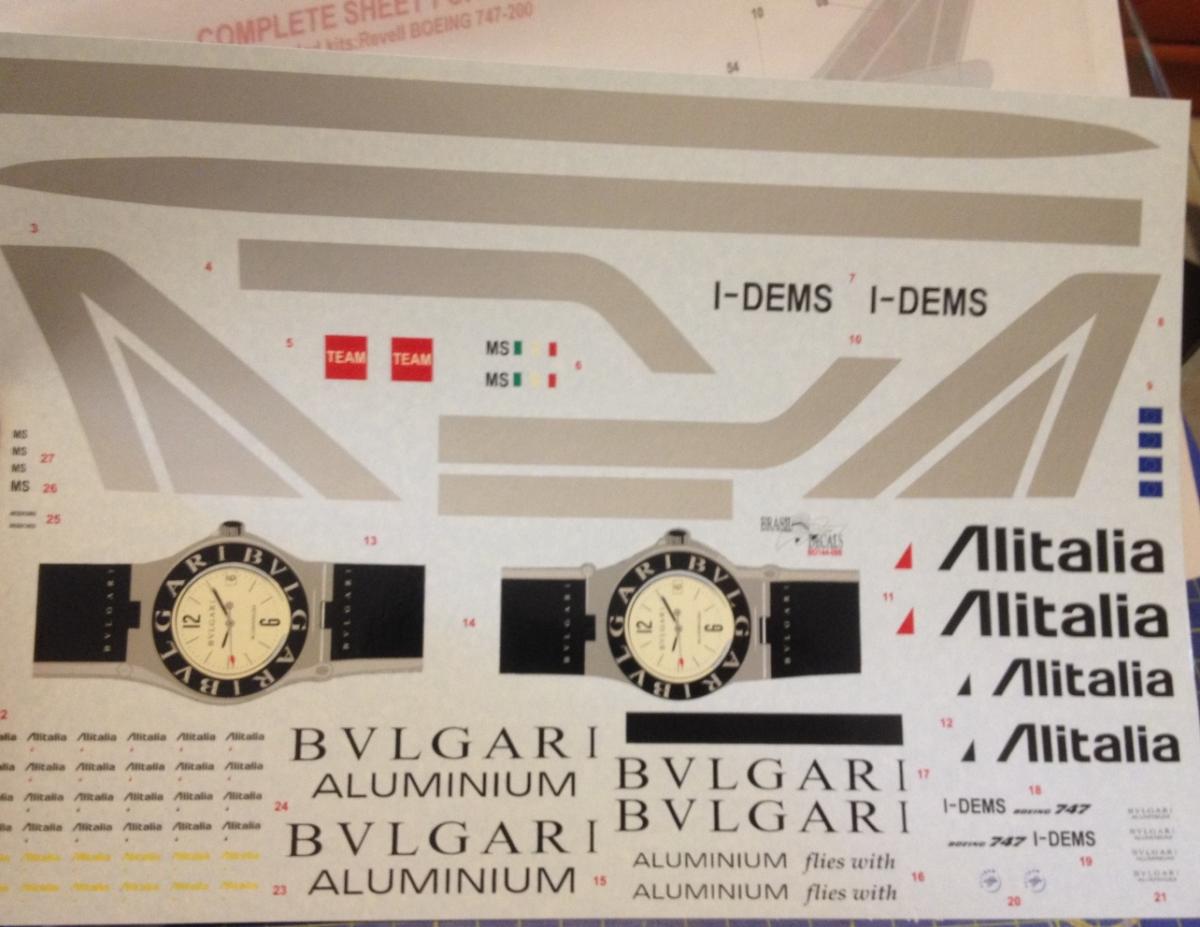

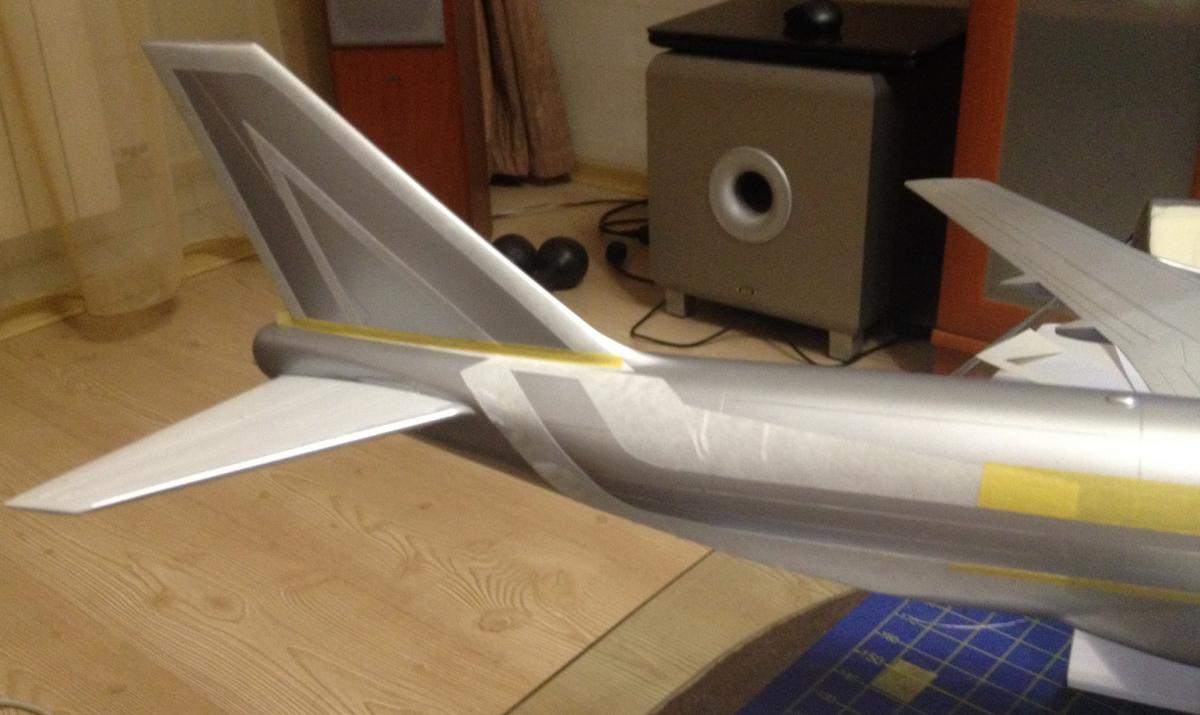

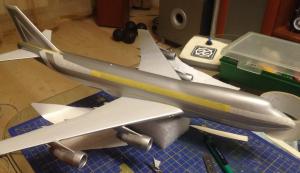

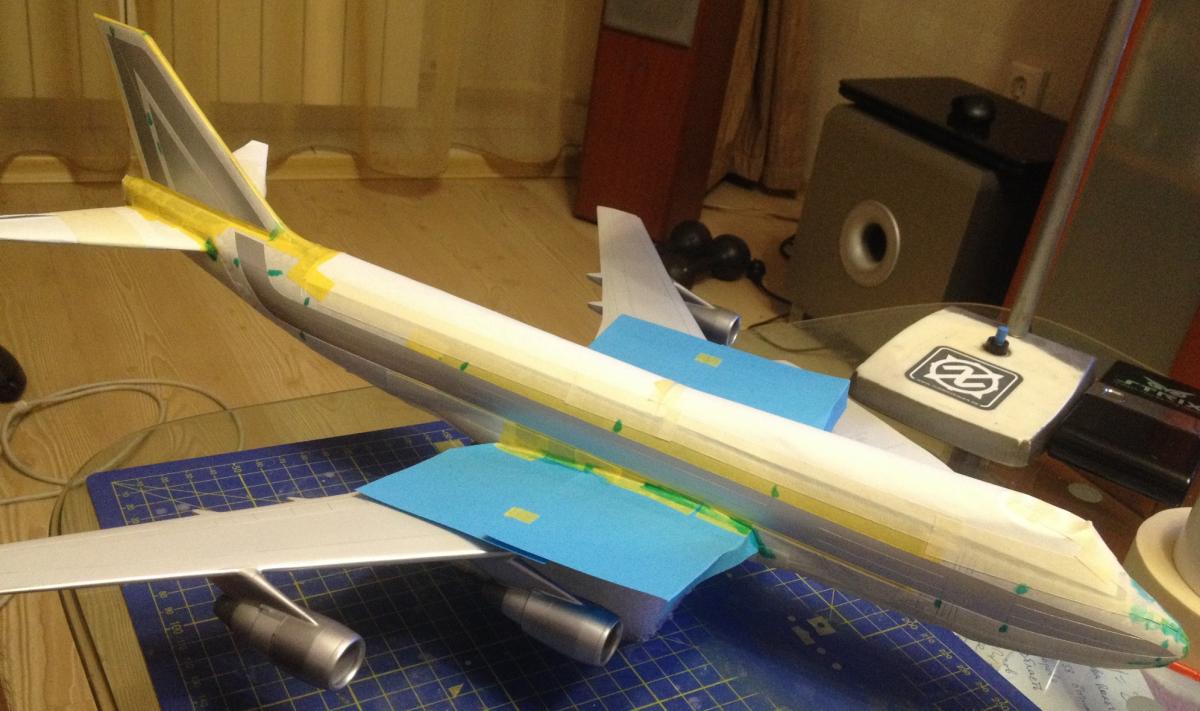

При нанесении декали столкнулся с неприятным моментом, декаль очень тонкая и практически сразу приклеивается, при попытке позиционирования большой декали на хвост она просто разорвалась. Поэтому обозначения на хвосте и полосу на фюзеляже я принял решение накрасить по маскам. Декаль отсканировал, отрисовал контуры в CorelDraw, распечатал, нарезал маски, наклеил, замаскировал и т.д. Красил это все тем же TS-30 с добавлением TS-40 Metallic Black.

Изменено 3 января, 2017 пользователем oleg710

[oleg710]

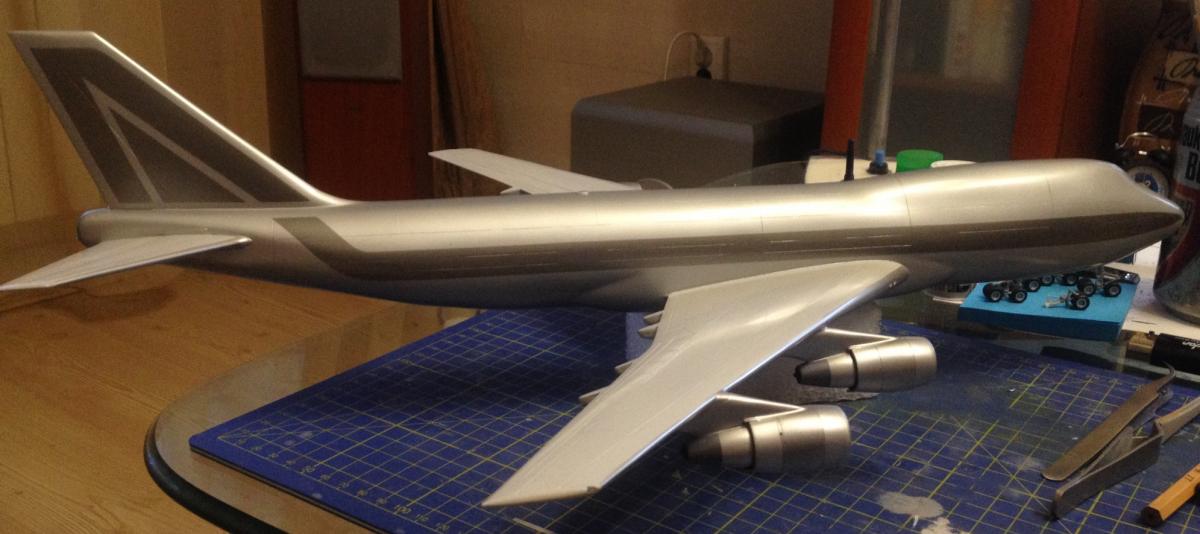

Процесс идет...

Изменено 3 января, 2017 пользователем oleg710

[oleg710]

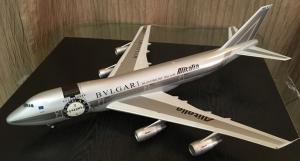

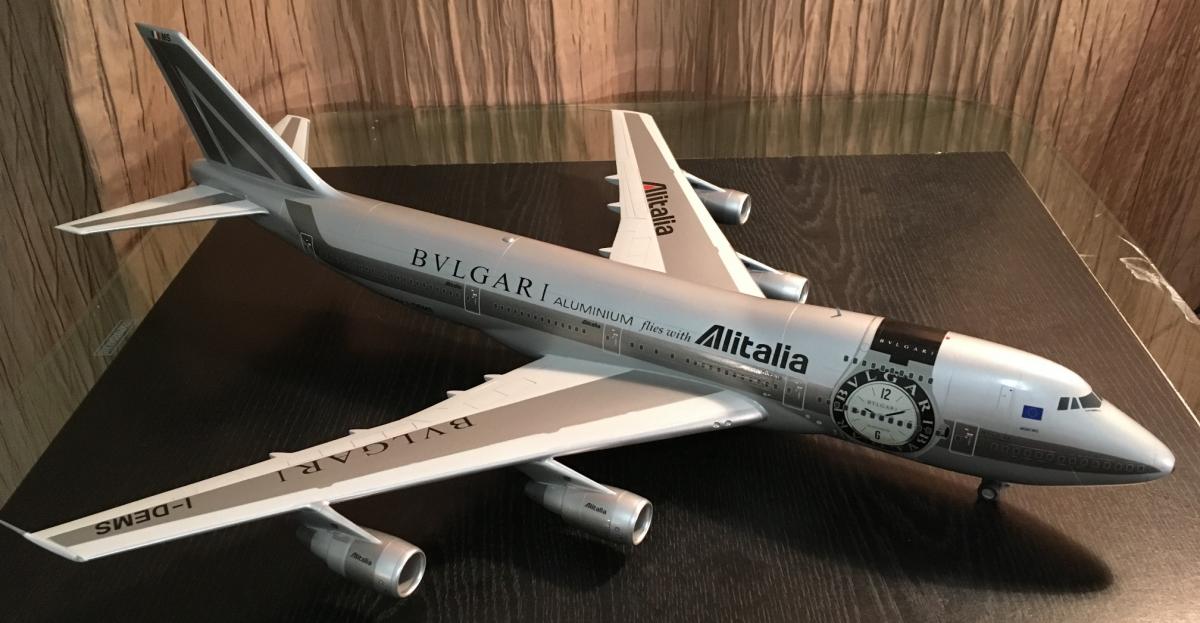

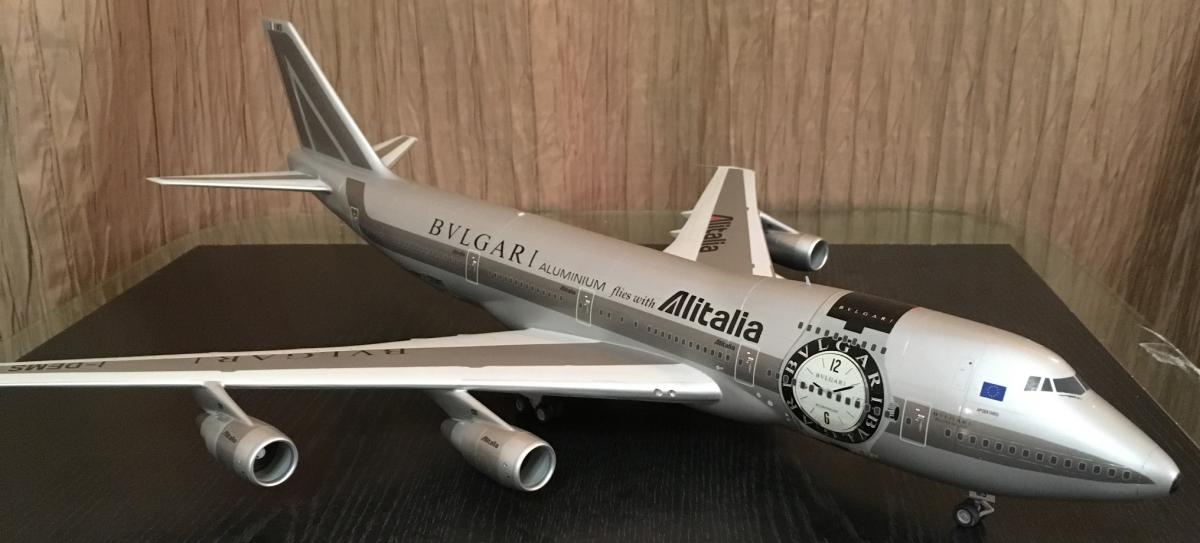

После покраски фюзеляж покрыл лаком MrHobby Top Coat, сцеженным из баллона, что приглушило его яркий металлический блеск. Крыло покрыто полуглянцевым лаком TS-79 Semi Gloss. Вот как то и собрал за полгода такую большую модель. Не влез он в мой лайт бокс, и фотоаппарат поломался. Все фото делал на телефон. Как фотоаппарат налажу, постараюсь сделать нормальные снимки.

Изменено 3 января, 2017 пользователем oleg710

[Intel_Rus]

Ливрея огонь.

Работа масштабная проведена))

[kazanez]

Вот я понимаю, что значит собрать модель неторопясь. Ибо торопыжничество не приводит к таким отличным результатам.

Изменено 3 января, 2017 пользователем kazanez

[Atlant]

Красивая модель получилась!

[бак1]

Вот я понимаю, что значит собрать модель неторопясь. Ибо торопыжничество не приводит к таким отличным результатам.

Зато никто не скажет с восхищением- ух ты вот это скорость!!!

[kazanez]

Зато никто не скажет с восхищением- ух ты вот это скорость!!!



Это уже говорят, только не Олегу

[All]

Ни слабый 747 получился! Окрас очень стильный! Эффектная модель!

[Tomcat]

С возвращением, Олег... Помним твои маниакальные (в хорошем смысле) наклонности в отношении 747-х. Очень интересная ливрейка, хотя так хочется добавить сюда хоть чутка яркой красочки. А иллюминаторы в наборе отсутствовали, или это принципиальное решение делать их декальными? Мне слегка показалось, что декальные в данной ливрее делают её немного блеклой, прозрачные внесли бы немного контраста. Хотя, там бы тогда с циферблатом пришлось мутить, понятно...

Изменено 4 января, 2017 пользователем Tomcat

[oleg710]

Привет, Артем! И это не последний 747)) Впереди ещё как минимум 2 типа - 747-8, 747-200 с PW.

Нравится мне этот красавец, только здорОвый он зараза.

В этой старинной модели прозрачных иллюминаторов нету, а дырки оставлять было неохота, поэтому все зашпаклевал двухкомпонентной шпаклевкой, включая и кабину пилотов. С ним и без прозрачных иллюминаторов возни хватило. А ярких красочек к нему и не добавить, такая уж ливрея, ни больше ни меньше.



[бак1]

Блин, как захожу так сюда тянет...Как то не очень нравится этот самолет, но в этой ливрее это что то... Очень здорово смотрится, да и исполнение наверное одно из лучших!

[Alex Knot jr.]

Отличная работа и результат! Канонический самолёт в шикарной стильной ливрее. Мне ещё

I-DEMF нравился у них.
