Boeing 707-320B

[djmard]

    Добил наконец пилоны. Долго мучился выводя методом научного тыка профиль сопряжения с крылом пока Леонид (Atlant) не посоветовал просто (ага, просто!) распилить крыло в месте установки пилонов и там снять профиль. Так и сделал, и дело пошло в гору.  И да, профиль на консолях оказался разным (и кто бы мог подумать!, ведь это ж Миникрафт!), так что пилил все четыре места.

   Дальше будет скучно: декаль не совсем совпадает с пластиком (помните, я её брал из другого набора, к другому самолёту), так что надо либо рисовать свои элементы, либо накрашивать. Буду смотреть по месту. Дело в том, что принтер не всегда может дать достаточную яркость краски и разница между 'шёлком' и лазеркой может бросаться в глаза.

[samdim]

Это самодельные напечатанные пилоны ???

[Artman]

2 часа назад, djmard сказал:

Добил наконец пилоны.

Евгений, супер! Кто-то, помнится, сомневался в части того, как 3Д освоить?

[djmard]

16 часов назад, samdim сказал:

Это самодельные напечатанные пилоны ???

Хех, и это удивляется тот, который за неделю нарисует тебе целый автобус.



15 часов назад, Artman сказал:

Евгений, супер! Кто-то, помнится, сомневался в части того, как 3Д освоить?

Спасибо, Алексей. Я по прежнему недоволен собой. Вся сложность была в сопряжении. Вы самолёты/автобусы проектируете, а я с пилонами промудохался больше недели…

[Artman]

3 часа назад, djmard сказал:

а я с пилонами промудохался больше недели…

Так это нормально. Детали сложной формы, быстро не делаются. Опыт нарабатывается, дальше проще будет. Главное, что результаты очень достойные - движки, пилоны, другая детализация. Все доработки - в цвет. Принтер в правильных руках и используется как надо.

Изменено 18 ноября, 2025 пользователем Artman

[samdim]

7 hours ago, djmard said:

Хех, и это удивляется тот, который за неделю нарисует тебе целый автобус.

Тут сделано как в хорошей пластиковой модели - и расшивка есть и выступы под пазы... Да и подгонять форму- это очень сложно у долго. Так что замираю в восхищении.
В максе все-таки расшивку делать сильно сложнее.

А "нарисовать автобус за неделю" - это пожалуйста. Потом готовить это к печати - куда сложнее и муторнее. Уже несколько дней вожусь с подгонкой окошек.

[Vampiro]

В 18.11.2025 в 04:28, djmard сказал:

я с пилонами промудохался больше недели

А я и за год так не сделаю

[djmard]

    Таки да, пришлось накрашивать киль: декаль оказалась коротковата для его размера. Вообще, как я вижу, при ремоторизации самолёт подвергался ТАКИМ изменениям, что впору объявить его новой моделью. Судите сами: убирают вентральный гребень, удлиняют киль, ставят новые двигатели, заменяют законцовки крыла. Некоторым врезают грузовую дверь...  Разве что только систему MCAS не внедрили.

Д

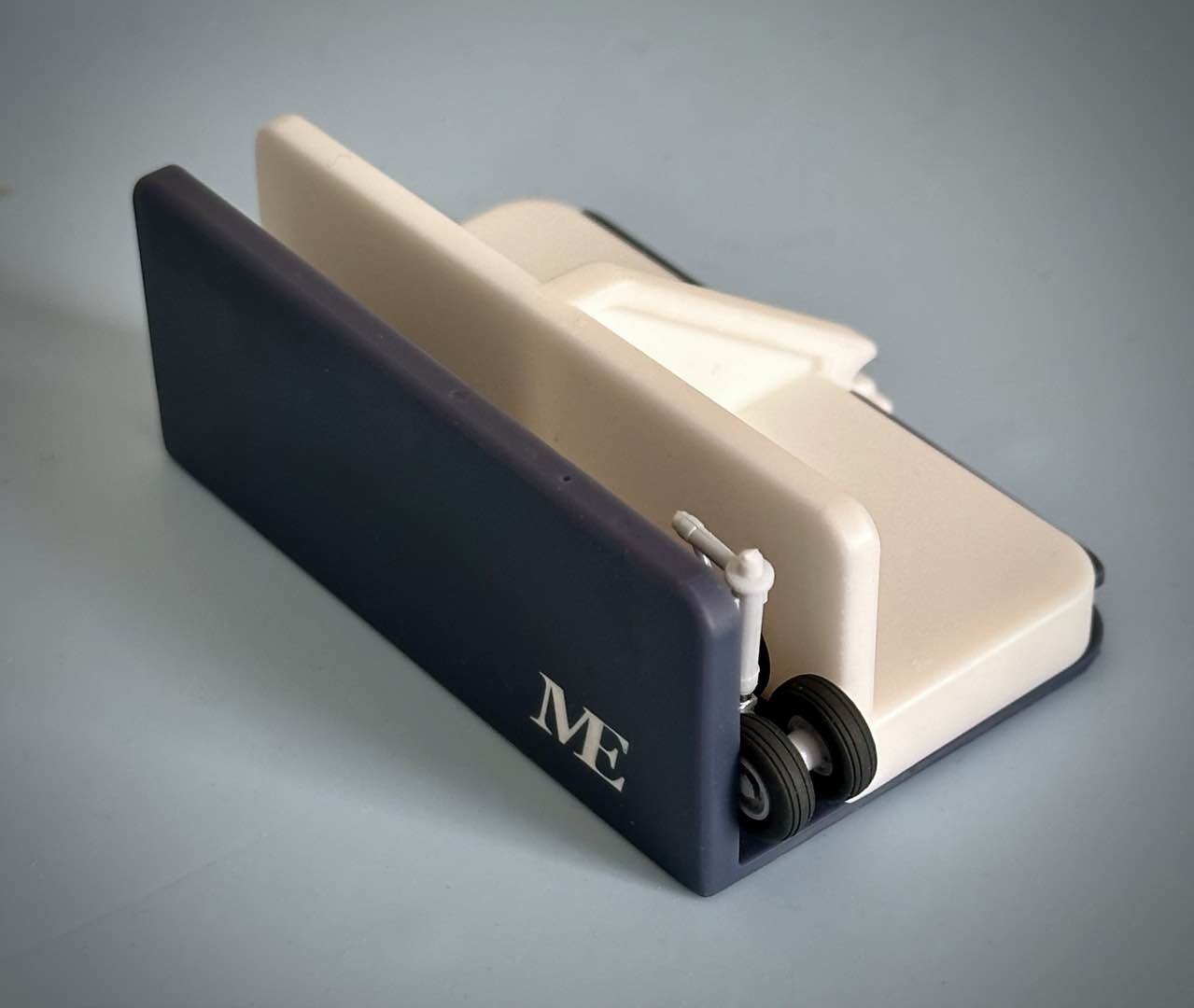

У меня, по большому счету, каждая модель - своебразная 'кошка'. Вот и здесь попробую накрасить фюзеляж 'хромом'. Я в своё время набрался этого 'хрома' от разных производителей, но боялся использовать. Уж больно он капризный. В качестве настоящек 'кошки' использовал эйрфиксовский фюз:

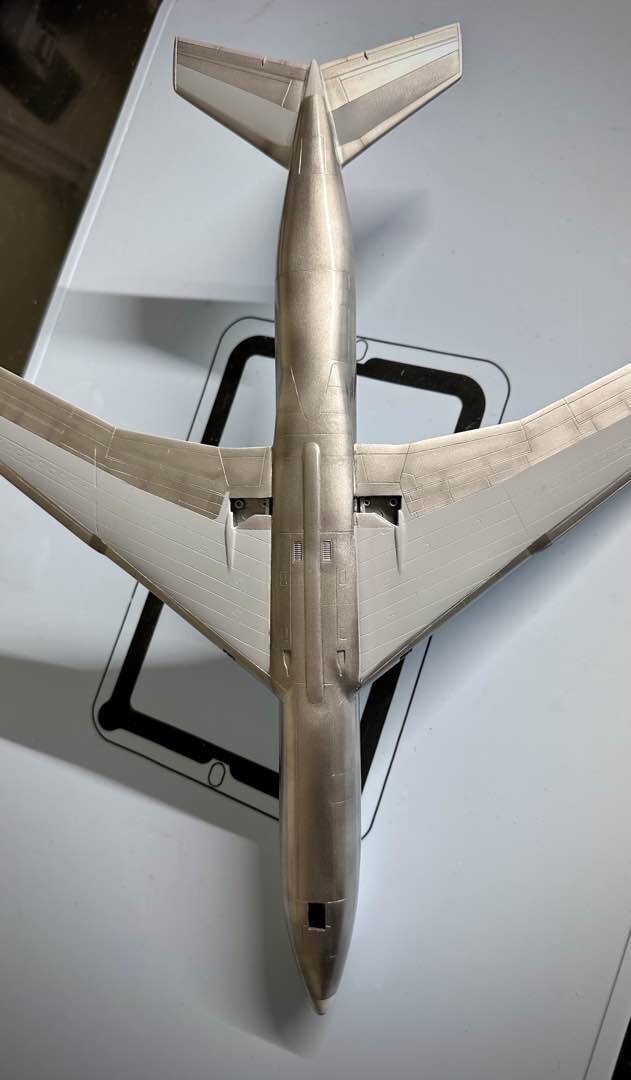

Здесь и алклад, и ревел, и целых два от АК. Больше всего понравился от АК Interactive. Посмотрим что получится. А пока вот сушится после чёрной базы:

Ну и двигатели покрасил. Всё откладываю их 'женитьбу' с пилонами. Дело в том что пилоны я с тех пор уже два раза переделывал, потому что, как оказалось, движки смотрят не параллельно фюзеляжу, а немного задрав нос. Теперь у меня есть пилоны, смотрящие вверх на 1º и на 2º. Какие пойдут в дело ещё не знаю.



[Intel_Rus]

У тебя опять двигатели - отдельные маленькие шикарные модели получились

[djmard]

1 час назад, Intel_Rus сказал:

У тебя опять двигатели

Питаю слабость к ним.

[Сергей_Буткевич]

3 часа назад, Intel_Rus сказал:

У тебя опять двигатели - отдельные маленькие шикарные модели получились

Ну так они и в реале  -- отдельное изделие. И даже бухгалтерия их отдельно от самолета числит...

[Eddi]

Движки конечно офигительные получились, выглядят суперски....Женя,на заказ не сделаешь на 707 RR Conway

[AVK134]

Да, двигатели хорошо получились.

[Atlant]

Женя, фюзель все-таки не должен быть "хромом". Это просто отполированный алюминий, покрытый сверху защитным лаком. То-есть зеркало делать не надо.

[djmard]

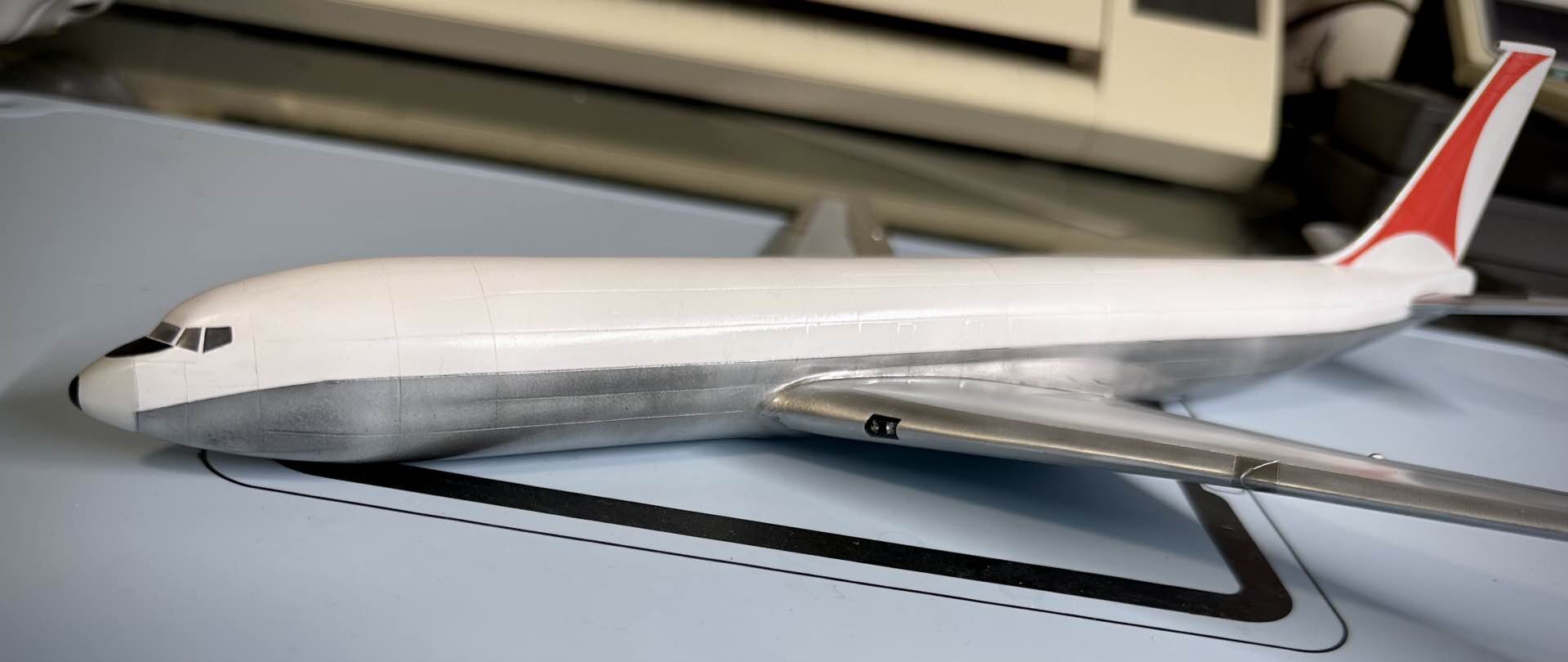

    Ну вот, наконец добрался до дома. Мой 'хром' на фюзеляже растворился под слоем лака и черная подложка стала местами проступать. Да и блеск получился какой-то 'рояльный'.

Пожалуй, на этом эксперименты с 'хромом' я закончу и просто задую проверенным временем алюминием от АК Interactive (AK-479). Но не сейчас: маскировать пол-дня,  но я опять уезжаю в командировку.

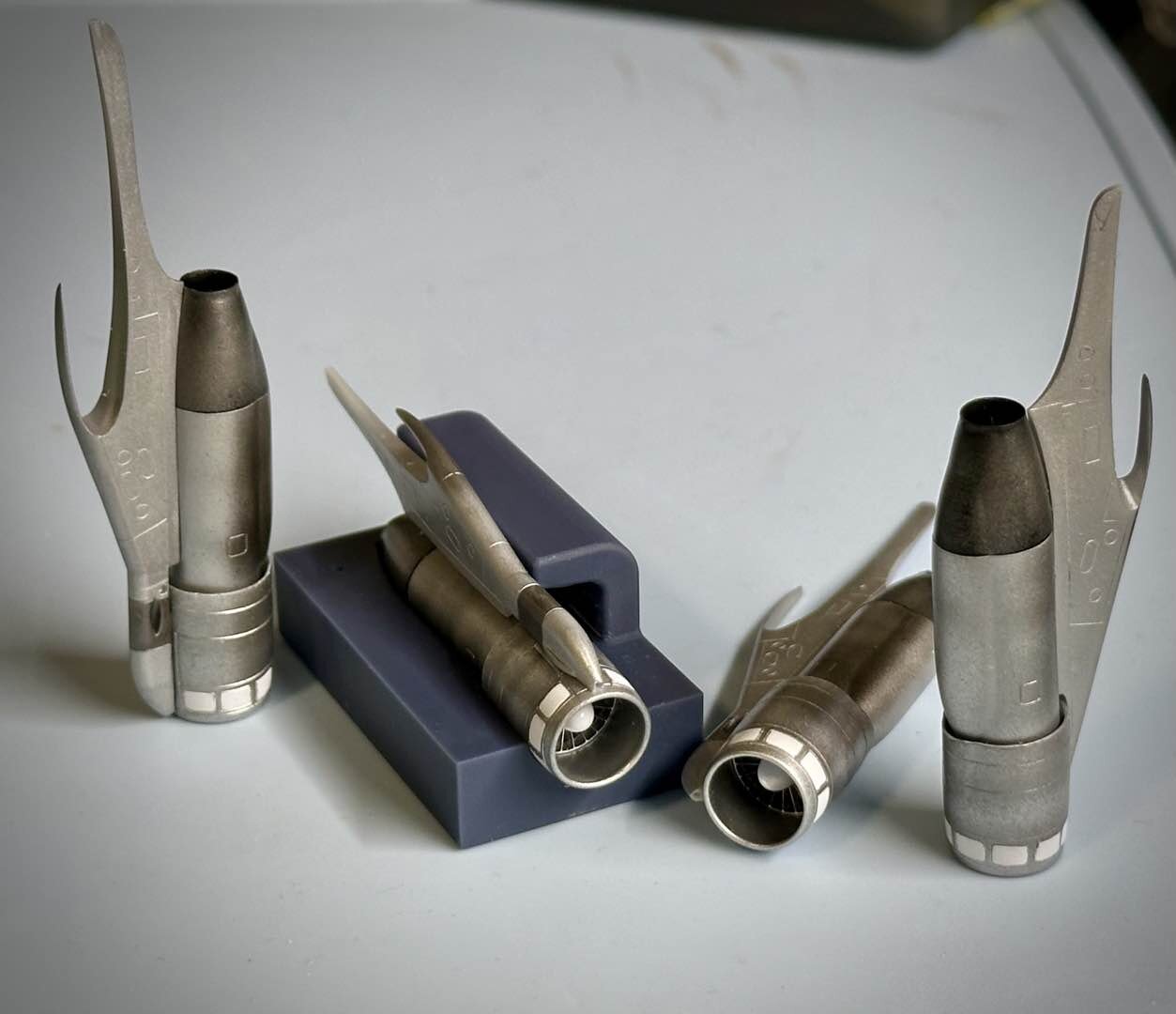

Поженил и моторы с пилонами:

В 02.12.2025 в 02:56, Eddi сказал:

Движки конечно офигительные получились, выглядят суперски....Женя,на заказ не сделаешь на 707 RR Conway

Eddi,  что называется sorry, но я ничего не делаю на заказ. Во-первых потому что рисую всё на глаз и, соответственно полно фактологических ошибок. Во-вторых мне некогда заниматься сторонними заказами. На хобби бы времени хватило... Но если кому надо что-то из того, что я уже нарисовал для себя, без проблем поделюсь файлами.

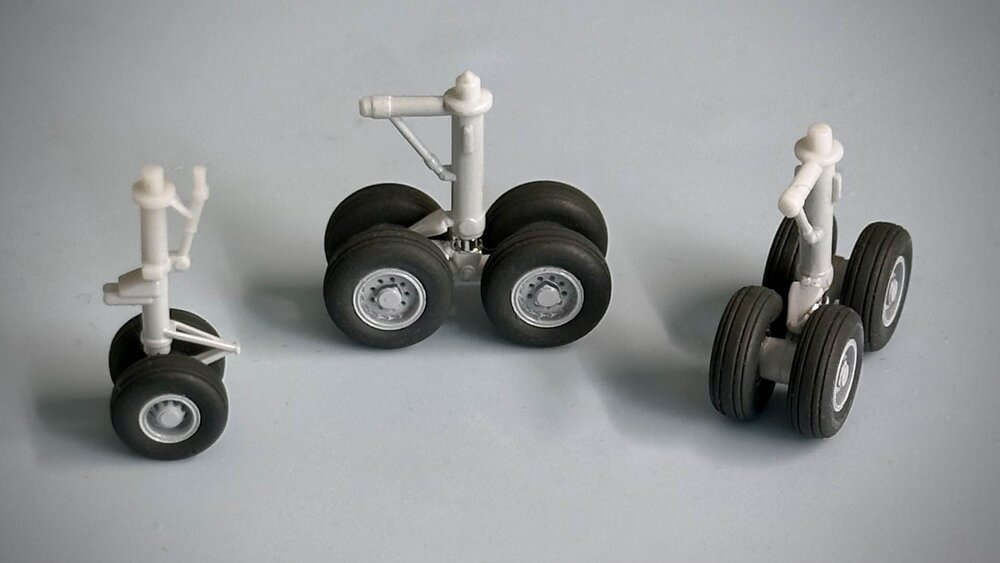

А ещё шасси собрал до кучи:



Изменено 15 декабря, 2025 пользователем djmard

[Eddi]

16 часов назад, djmard сказал:

ещё шасси собрал до кучи

Красиво. Стойки родные или тоже напечатанные? А по поводу движков RR на заказ, как говорят немцы "alles gut", любое решение заслуживает уважения.

[AVK134]

Аккуратно получились колеса.

[djmard]

   Если кто помнит, я вел здесь ВИП в прошлом году. Смею доложить: я его продолжу и в новом году! С Новым Годом, друзья!

Значит что там у нас было? Опять маскировал и закрасил этот хром проверенным алюминием (АК-479). По расшивке прошёлся немного чуть более темным, тоже алюминием (АК-480), таким образом подчёркивая некоторые элементы типа люков.

Очень долго собирался духом поженить моторы с крылом. Приняв немного для храбрости - решился.  Результат - ниже. Думал будет хуже, хотя всё же не фонтан:



В 15.12.2025 в 16:08, Eddi сказал:

 Стойки родные или тоже напечатанные?

Эдди, каюсь здесь тоже без 3D не обошлось. Откос на передней стойке отломился и...   Раньше просто бы приклеил на место этот откос, а сейчас - ну что принтер простаивает? Но вот основные стойки - родные, здесь все честно.
