Готово Ил-18В. Аэрофлот.

[Базилио]

Отлично Алексей получилось!

Спасибо за помощь в определении для себя некоторых моментов в постройке моделей!

[Семён Кисляков]

Великолепно!

[Artman]

Коллеги, спасибо всем за отзывы!

По маслорадиаторам решил так. Не стал ничего городить. Толщина пластика там приличная, изобразил какое-то подобие методом "резьбы по дереву". Швы на движках еще не шпатлевал, как раз после радиаторов собирался подмазать.

[scorin]

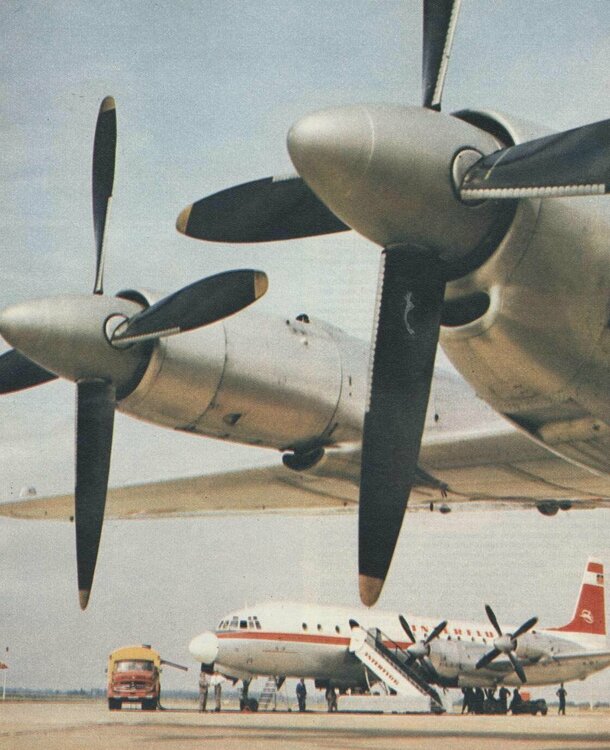

Алексей, вполне похоже створки получились. На всякий случай ещё фотографии

[Artman]

13 минуты назад, scorin сказал:

вполне похоже створки получились. На всякий случай ещё фотографии

Спасибо! Фото хорошие и в любом случае не лишние, особенно снизу - редкий ракурс. У меня таких нет. А створками я сегодня обсмотрелся уже - смотрел и строгал, смотрел и строгал- и так чуть не полсубботы. Думал, получше получится, но в любом случае переделывать не буду, и так времени угрохал, даже не ожидал, как затянет. Там живой размер то - 3,5 мм. по ширине. На глаз совсем терпимо.

[Spatz]

Хорошо вышло ! Уже другой вид.

[Alex_airborn]

Весьма и весьма интересно. Слежу внимательно, кое-что утаскиваю себе в копилку опыта

[Artman]

1 час назад, Alex_airborn сказал:

Весьма и весьма интересно. Слежу внимательно, кое-что утаскиваю себе в копилку опыта

Спасибо. Но если по радиаторам - то опыт в том, что так делать не надо .
Продуктивнее, быстрее и проще прорезать проемы до склейки деталей и поставить створки из тонкого пластика. Я взялся делать после склейки деталей, начал дырки прорезать и понял, что можно вот так - заглубиться и вывести форму прямо в детали, но не предполагал, что это таким трудоемким окажется, но было поздно, доделал с выводом на будущее делать по другому.
Единственный положительный здесь момент - для себя опробовал вариант, что в некоторых случаях можно что-то дорезать и даже вывести форму в толще пластика, раньше я так не делал, руку немного набил.

[Artman]

Воздухозабоники на двигатели пока сделал самым простым способом. С формой не совсем угадал, может и переделаю еще, посмотреть надо.

Сам процесс:
1) Обточил зубочистку



2) Натянул на нее кусочек нагретого пластика.

Натягивал не раз и не два, надо приноровиться, чтобы и не тонко и не толсто. Сделал несколько заготовок, потом отбирал получше

3) Обрезаем кончик нужной длины



4) Разрезаем на половинки, немного обработать.



На двигатель встает где-то так. Пока просто приставил, клеить буду после полной обработки движков.

[бак1]

Вот она -работа вызывающая радость , удовольствие и уважение, а то Триде-триде...

[Risa]

2 часа назад, бак1 сказал:

Вот она -работа вызывающая радость , удовольствие и уважение, а то Триде-триде...

Адрюх как говорится не сыпь мне соль на рану  ;-)

На финальных фото Алексея всё выглядит хорошо!

но сколько пластика листового убито чтобы добится результата? *-)

[Artman]

10 часов назад, бак1 сказал:

Вот она -работа вызывающая радость , удовольствие и уважение, а то Триде-триде...

Андрей, спасибо! Но 3Д тоже не обижай, и на него планы есть.

8 часов назад, Risa сказал:

но сколько пластика листового убито чтобы добится результата? *-)

Ришат, на самом деле немного и все взято из коробки с мелкими обрезками. Ни один пригодный к "листовому" использованию кусочек не пострадал. Кусочки брал небольшие, держал двумя плоскогубцами за края - так можно и мелкий обрезок нагреть без ущерба для пальцев.
Первоначально хотел сделать "продольный" шаблон, как в твоей теме обсуждали, так можно форму точнее передать, но сначала решил попробовать "по вертикальному".

[Artman]

Небольшой отчет.
Основные шпатлевочно-шкурные работы по крылу и двигателям закончил. Еще, само собой, предстоит возня с винтами. Но по ним - отдельный разговор.



Больше всего шпатлевания и выравнивания пришлось на нижнюю часть гондол внутренних двигателей.  По остальному - более-менее срасталось.



Элероны отделил.



Сделал узлы навески. Пока не приклеены, немного болтаются.



БАНО врезал из цветного пластика. По контуру чуть больше - на весь объем "фонарика", включая окантовку. При окраске потом площадь уменьшится.



С маслорадиаторами внешних двигателей обошелся так:
Корпус сточил сверху до формы нижней губы.



Полоской пластика задал форму верхней губы.

Небольшим кусочком пластика обозначил переход от ковша к двигателю.



Остальное после склейки доводил шпатлевкой.





По крылу еще  надо сделать обтекатели в районе законцовок. На двигателях перед заборниками еще были обтекатели и заборники поменьше, тоже надо делать. Вроде ничего не забыл.
Чуть позже закрою это все грунтом для проявки поверхности и посмотреть, где еще расшивку надо восстановить - несколько мест на двигателях  уже наметил.

[exo2]

Последний Ил-18, я встретил в 2010 году.Успел сфотографировать,на телефон.Метель,вечер.Фото не шедевр ))) Если автор темы сочтёт нужным удалить фото-не обижусь.

[Pahan Air]

Алексей, низ крыла за движками, утяжины просматриваются, их бы тоже зашпатлевать, а то после грунта проявятся.

[Artman]

9 часов назад, Pahan Air сказал:

Алексей, низ крыла за движками, утяжины просматриваются, их бы тоже зашпатлевать, а то после грунта проявятся.

Да, Павел, спасибо! Чуть не пропустил их.

[Artman]

В 14.02.2022 в 03:24, бак1 сказал:

а то Триде-триде...

Ну, таки дошло дело и до 3Д.
Нарисовал себе винт. Сразу оговорю некоторый косяк - делал прямо по чертежу и только после печати уже заметил, что на чертеже винты в другую сторону  нарисованы. Но самое смешное, что закрутка лопастей все равно напечаталась правильно, т.к. при печати объект зеркалится, а я этого раньше не замечал - делал только пробную печать некоторых моделей, для которых это незаметно в целом. В итоге лопасти при сборке винта встали правильно.
В общем - в максе это пока выглядит так, потом направление вращения поправлю.

Сделал пробную печать. Лопастей два набора на случай поломок при обработке, оказалось - пригодилось, две испортил.

Но опять допустил косяк при настройках печати - не отключил излишнее сглаживание, оставшееся в настройках после прошлой пробной печати. Забыл об этом, в сентябре печатал последний раз. В итоге мне замылило "в ноль" всю деталировку на обтекателе винта и сожрало зазоры под сборку - дырки под лопасти уменьшились, а "стаканы" винтов, наоборот - увеличились. Чтобы воткнуть лопасти пришлось рассверливать дырки под стаканы. По хорошему надо стаканы обтачивать, чтобы выглядело масштабно, но это еще сложнее, а раз винт пробный и ставить на модель я его не буду - заморачиваться не стал. По этой же причине сильно не вылизывал лопасти при обработке - немного обшкурил только "ступеньки".



Винт собрал.



Есть сомнения по форме обтекателя - кончик получился острее, чем в у винта наборе.





Рисовать старался строго по чертежу



Но вот смотрю на него и кажется, что надо делать более плавные очертания. Глаз уже замылен, что скажете?
Корректировать детали я в любом случае еще буду - надо деталировку усугубить, чтобы она после печати видна была. И зазоры все больше сделать, чтобы просто собирать без рассверливаний лишних. Ширину лопастей еще надо немного уменьшить.

Изменено 14 марта, 2022 пользователем Artman

[Atlant]

Ну просто отлично получилось! Какой принтер используется и какой материал?

[Artman]

5 минут назад, Atlant сказал:

Ну просто отлично получилось! Какой принтер используется и какой материал?

Леонид, спасибо! Принтер Phrozen Sonic Mini 4K.

Летом еще приобрел, но почти не пользовался, по сути - первые опыты по своим деталям.
Смолы "родной" для него не было в продаже у нас, купил серую Wanhao.

Еле настройки подобрал, в его профилях таких нет.

[бак1]

Отлично получилось! Теперь, если Григорий не сможет, я знаю куда стучаться по поводу , у  Y-8 не винт а детская игрушка "муха"

И к стати форма коков на китайце один в один!

Изменено 14 марта, 2022 пользователем бак1

[Artman]

6 часов назад, бак1 сказал:

И к стати форма коков на китайце один в один!

Андрей, я уже все глаза обмозолил этими коками.... Посмотрел китайца - там форма коков такая-же, как на Ан-10/12 и на Ил-18. На фото в 3/4 иногда действительно похоже, но это искажения просто. Мне тоже сначала показалось, что на том же Ан-10 немного  более острые они. Но строго в профиль видно, что коки одинаковые на всех этих машинах и форма их более "пологая". Поэтому свой буду переделывать. Еще лопасти надо чуть больше закрутить. Надо сейчас один раз отмучиться, все выверить - потом "бамбук курить", только печатать. У меня, кроме Ил-18, еще от ВЭ Ан-10 и Ан-12. И в 72-м Ан-10 есть.

[Artman]

Полностью переделал модель винта.Теперь форма кока и лопастей глаз не режет. По стаканам в этот раз сделал очень большие зазоры, посмотрим, что из этого останется после печати.



[Risa]

Алексей,

Класные винты получились!

Я свои на Ил-18 1/72 уже 2 месяца жду.

а 3Д софт идёт в комплекте с принтером?

[бак1]

Я бы еще клепку убрал... шлифовать все равно, где то уйдет, где то останется и будет каша, ободок -расшивка по коку и достаточно .

[Atlant]

1 час назад, Risa сказал:

а 3Д софт идёт в комплекте с принтером?

Ришат, софт в комплекте с принтером скорее всего не идет, но есть официально бесплатный софт хорошего качетсва. Я пользуюсь Fusion 360 от Autodesk - программа платная, но для хоббистов/индивидуалов - бесплатно. Есть и другие варианты.
