Готово Boeing 787-800 House Colors Revell


AlexandrAlexeew

Рекомендуемые сообщения

Наверно надо и мне немного обновиться. хотя ничего интересного не происходит. то тут скрайбер сосочил, то там шпатлевка усадку дала либо еще какой косяк при шлифовке вылез. все по мелочи.

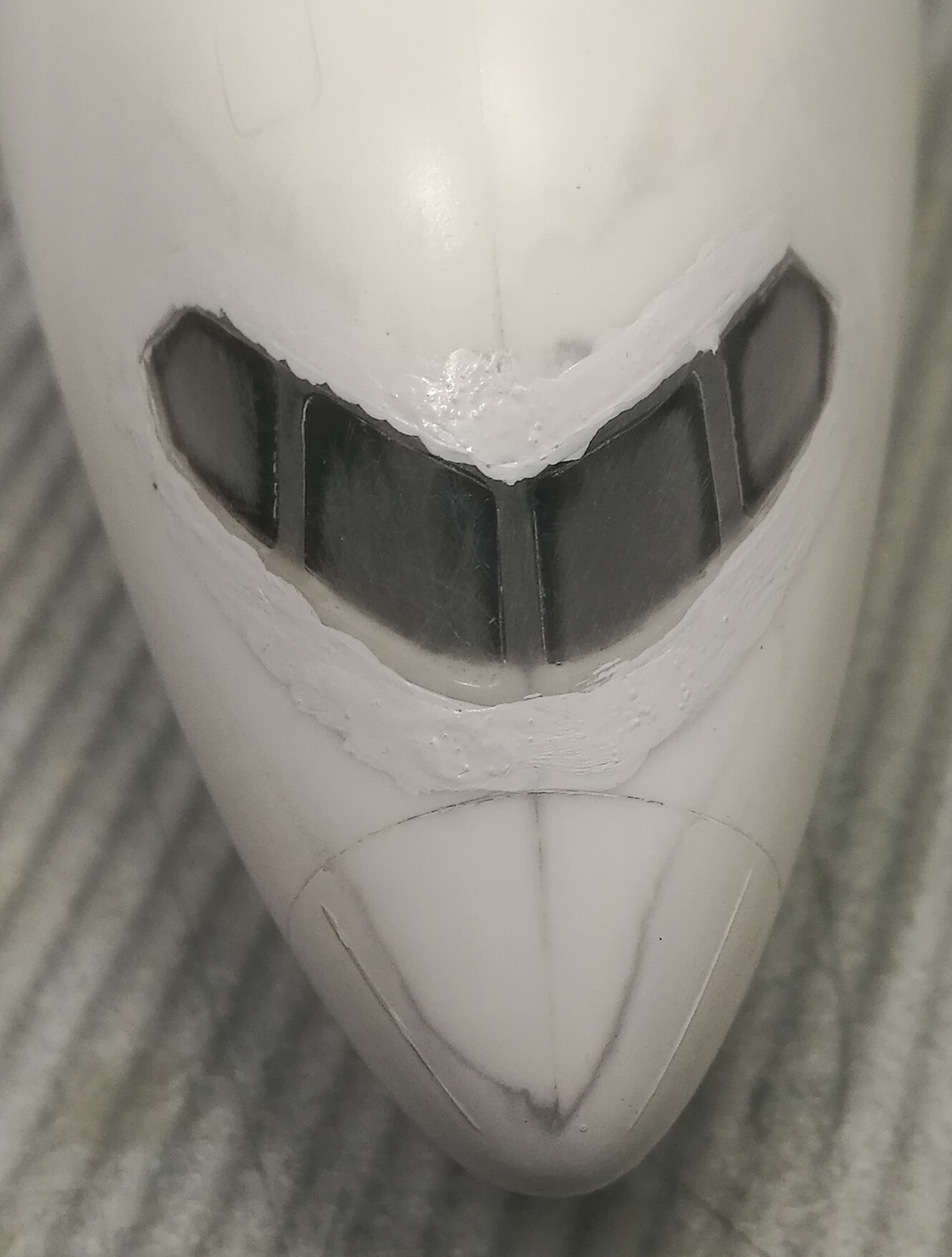

Из видимого - имплантировал морду лица, замазал швы, начал выводить. Вырезал маски "по мотивам", потому что основная надежна на белый "намордник" из ревельной декали. Но пока не лепил. Наклею перед грунтом.

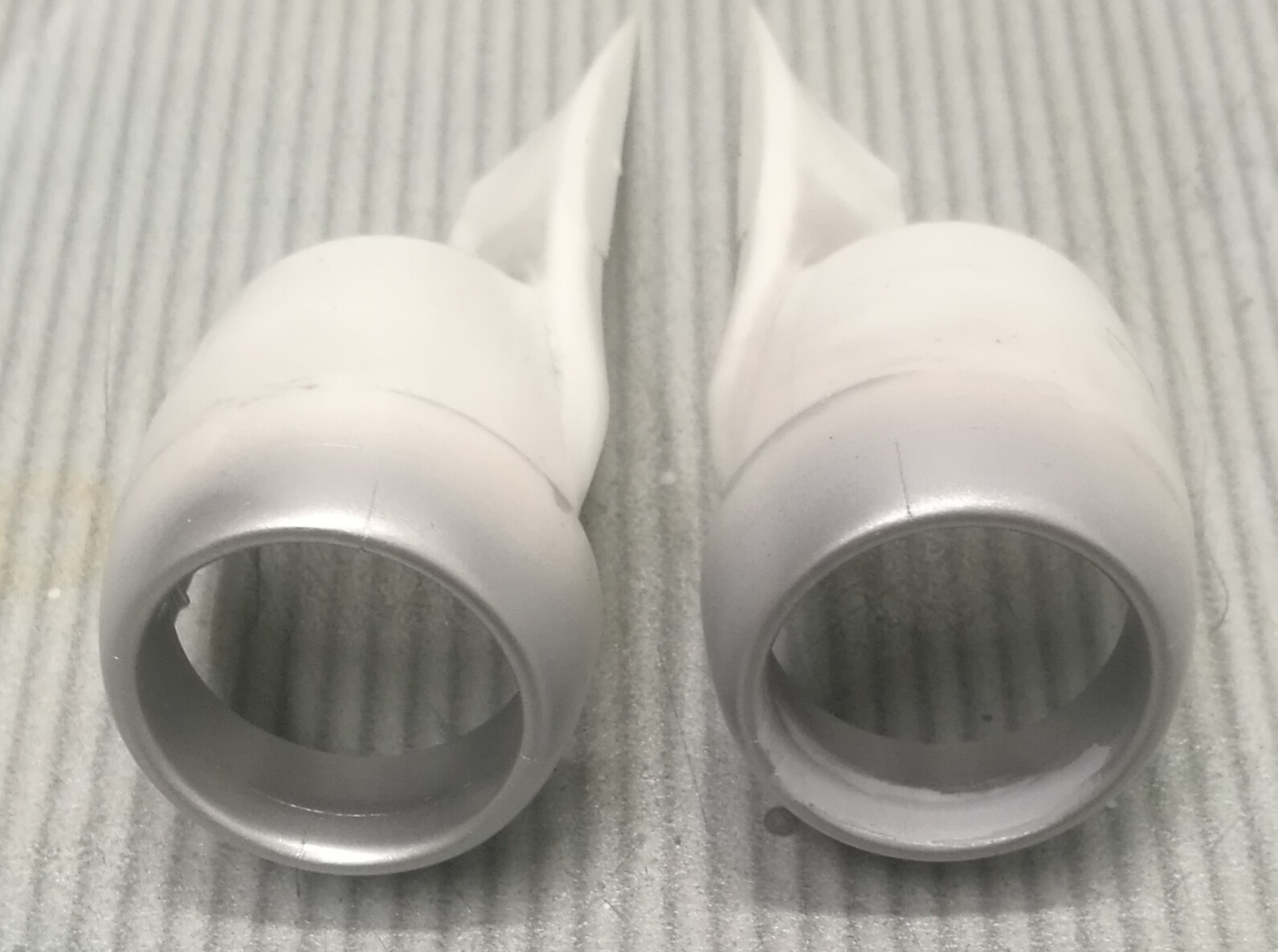

Параллельно бьюсь с движками. Точнее с правым. В канале ВЗ постоянно вылезает косяк в месте стыка обечайки и внутренних панелей. Может клея перелил может еще чего. Но на металлике очень сильно видно любой косяк. В очередной раз замазал шпатлевкой и оставил сушиться. Притомил он меня.


Изменено пользователем AlexandrAlexeew
  • Upvote 7
Ссылка на комментарий
Поделиться на другие сайты

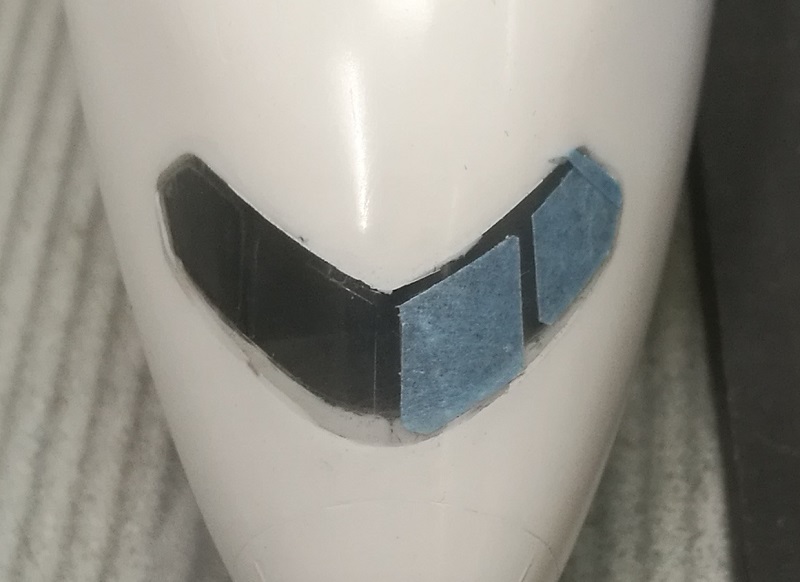

Едем дальше. Вышлифовал щель и ступеньку на стыке лобовика и фюза, полирнул стекло, налепил маски. Ничего интересного, так все делают. Да, с красной тонировкой было бы реалистичнее.

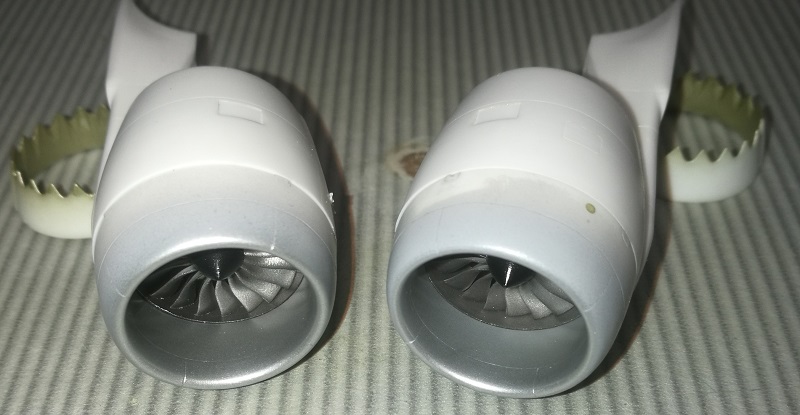

Наконец-то победил ВЗ двигателей. Проблема оказалась в непроклеенном стыке обечайки и панели. Когда заливал грунтом, вроде все ок было, как только красил металликом - видимо он поъедал грунт и вылезала щель. В итоге проклеил, еще раз зашпатлевал, загрунтовал. Заодно научился нарезать внутри расшивку. Взял оправку примерно по внутреннему диаметру ВЗ, наклеил кольцо из пластиковой ленты DYMO, нутромером штангеля равномерно выставил глубину от среза ВЗ. Один проход тонким ножом и аккуратный "стык" готов. На первый раз он получился не очень аккуратным, но буду учиться. Можно было зашкурить и сделать еще раз, но сил моих больше нет.


После чего примерил на сухую - вроде все сошлось.

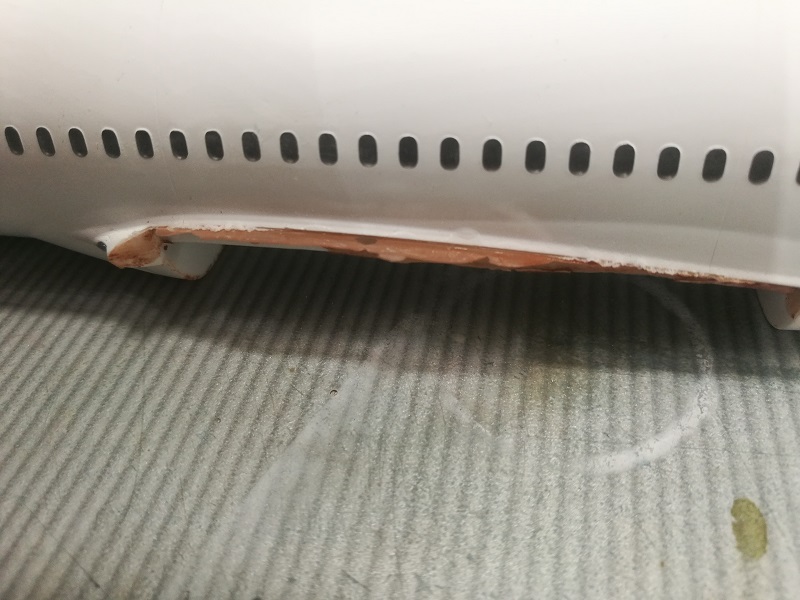

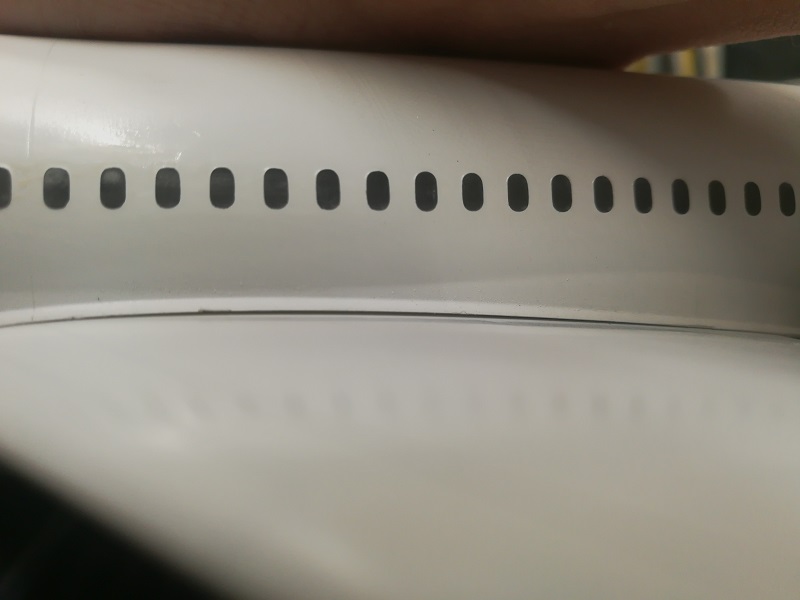

А дальше интереснее. Приложил крыло к фюзу. И обнаружил, что кривизна профиля верхней плоскости крыла отличается от ответной части ниши в фюзеляже. В результате получается нехилая такая щель. по центру.

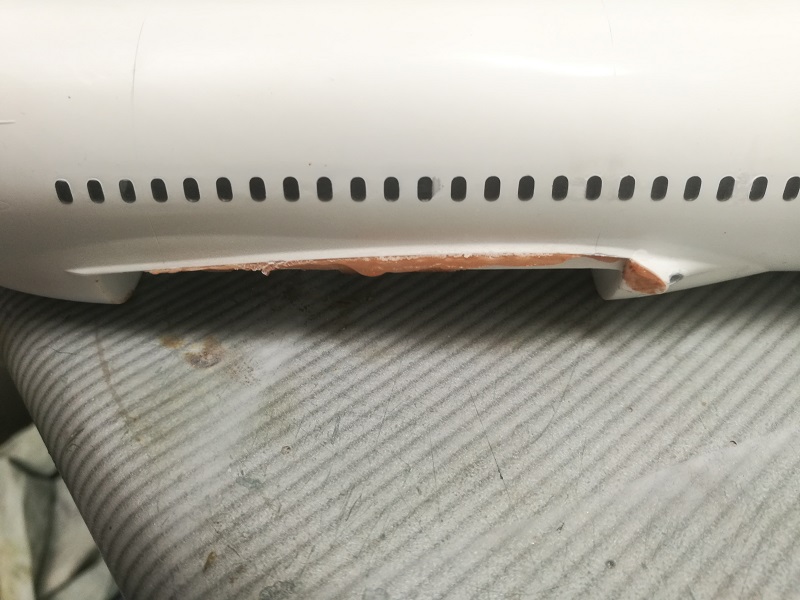

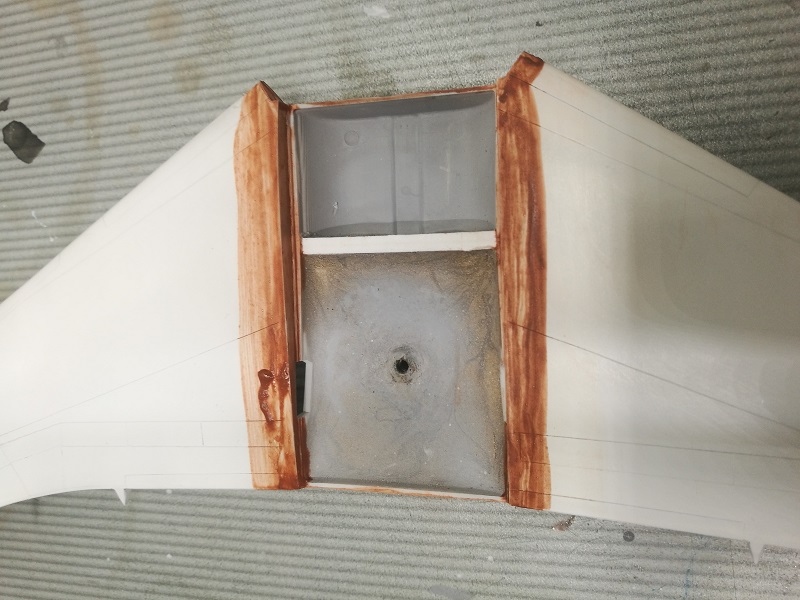

Вариантов нет. Намазал по совету опытных коллеги крыло мыльным раствором, в который добавил чуть гуаши, позаимствованной у дочки. Чтобы не осталось "непрокрасов" и не склеить детали раньше времени. Смотрится отвратно, надо было другой цвет взять, наверно. :wacko:


Сложил, пролил суперклеем. Конечно, после склейки придется еще подшпатлевать, но уже гораздо меньше. Позже "сопли" суперклея обрезал.

IMG_20191221_214618.jpg.c057ce1d5f8422f3096c32de9a0bf375.jpgIMG_20191221_214608.jpg.d7fa48ceff0c0a22931f272ea6ce7423.jpg

Пока все. Начинается рабочая неделя, последняя в этом году, боюсь времени будет в обрез.

  • Upvote 4
Ссылка на комментарий
Поделиться на другие сайты

Взял первую попавшуюся баночку из набора, а осознал  только когда фотки уменьшал. Только никому не рассказывайте.:D

Ссылка на комментарий
Поделиться на другие сайты

  • 4 недели спустя...

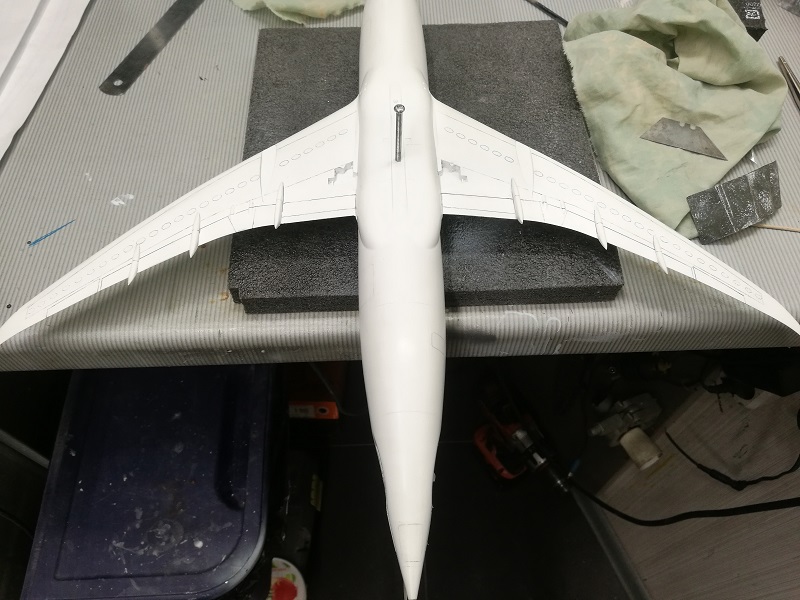

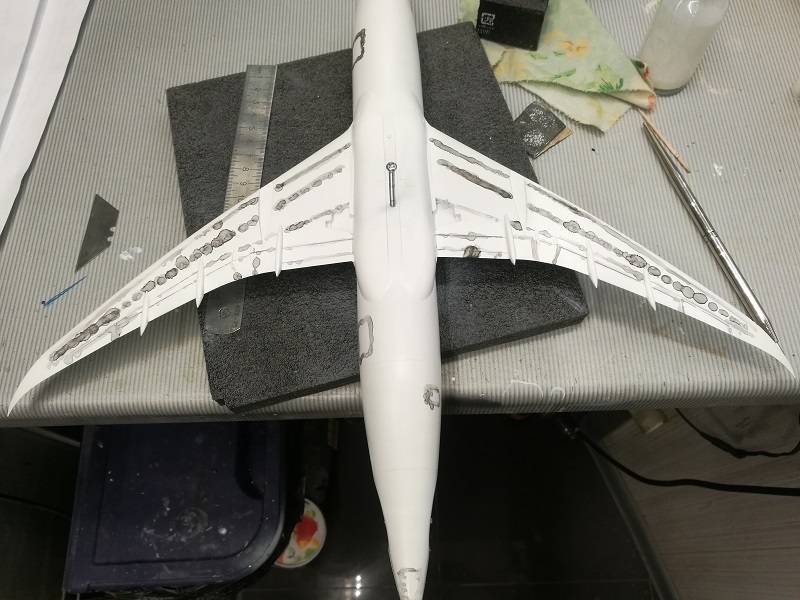

Че-то давненько я не обновлялся. На самом деле особо моделью некогда было заняться, просто были разовые подходы к снаряду. За это время пристыковал крыло, вывел примыкание к фозеляжу. На это ушло много времени, че-то не фартит мне в этом месте по жизни.

Задул пару тонких слоев краски. Нанес немного "тонировки" по расшивке в виде очень жидкоразведенной уайтпиритом тамиевской черной краски.


Прелесть ее в том, что после высыхания с глянцевой поверхности Мотипа она стирается тряпкой и остается только в расшивке.

IMG_20200108_180242.jpg.9ab4d0eeeb1b95e4a485b1728faa5965.jpgIMG_20200118_111125.jpg.5067937a739615ff56813311ebce5908.jpg

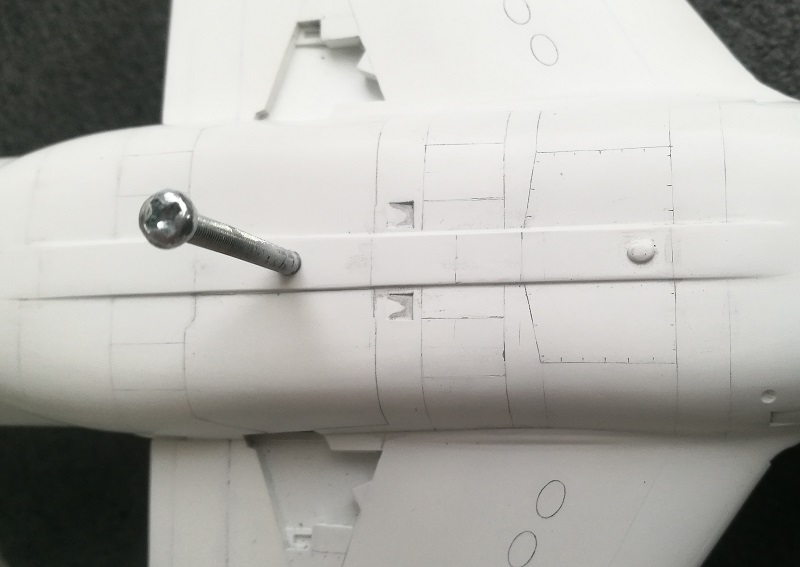

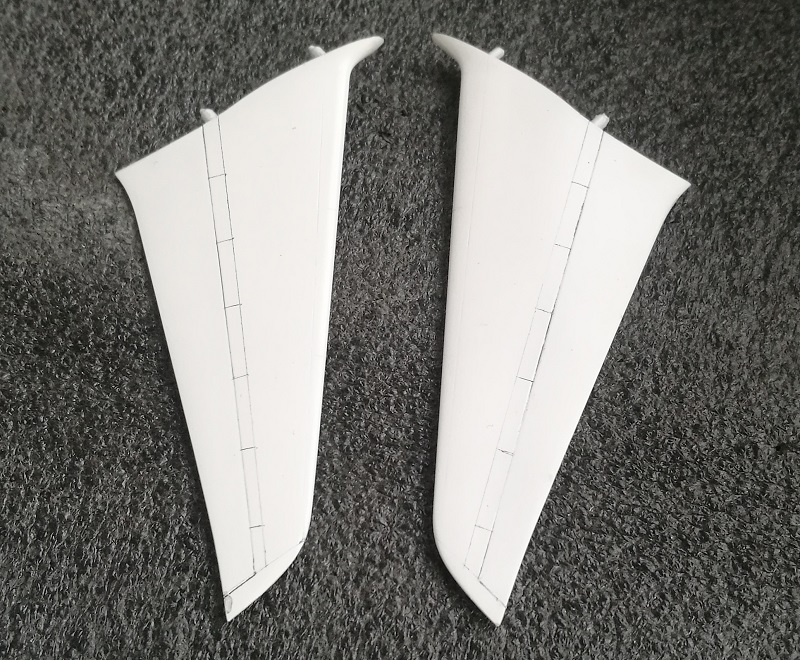

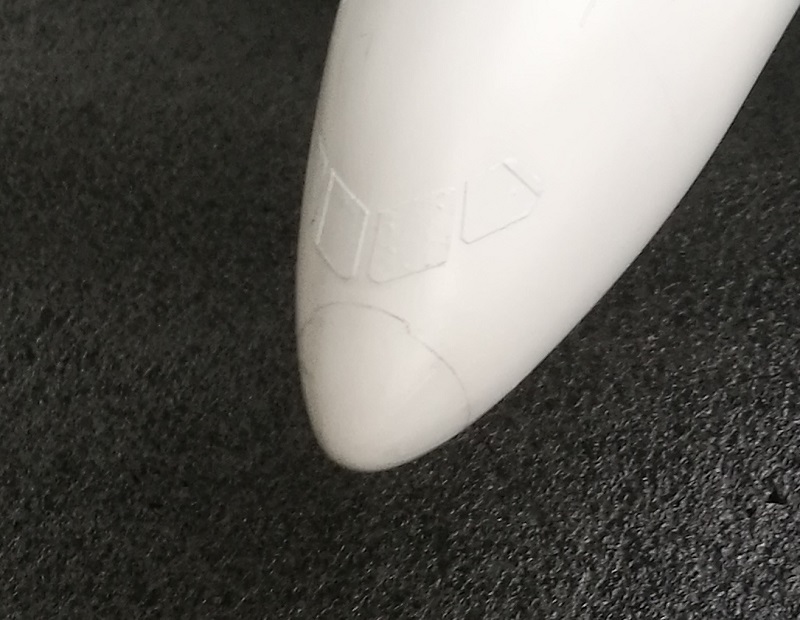

Добавил немного расшивке на пузе. А то уж очень оно скучное. Снизу на стабах - я так понимаю съемные панели для доступа к узлам навески РВ, и немного поправил шов носового обтекателя. Получилось в очередной раз "по мотивам", но лучше, чем ничего вообще.

IMG_20200118_111141.jpg.d4bf9587d9cdebf46c2ed69f521b95ac.jpgIMG_20200118_111248.jpg.33eeb76e2e84bce332e9ba8c8f7a7060.jpgIMG_20200118_111222.jpg.0e15001a290fee33a14fa0ae21fd3778.jpg

Дальше - еще пару тонких слоев белого Мотипа, чтобы убрать контраст выделенной расшивки и можно будет заниматься фарами и БАНО. Прыщ - имитацию маяка на брюхе надо будет срезать, сделать маяк из прозрачного литника.

Изменено пользователем AlexandrAlexeew
  • Upvote 6
Ссылка на комментарий
Поделиться на другие сайты

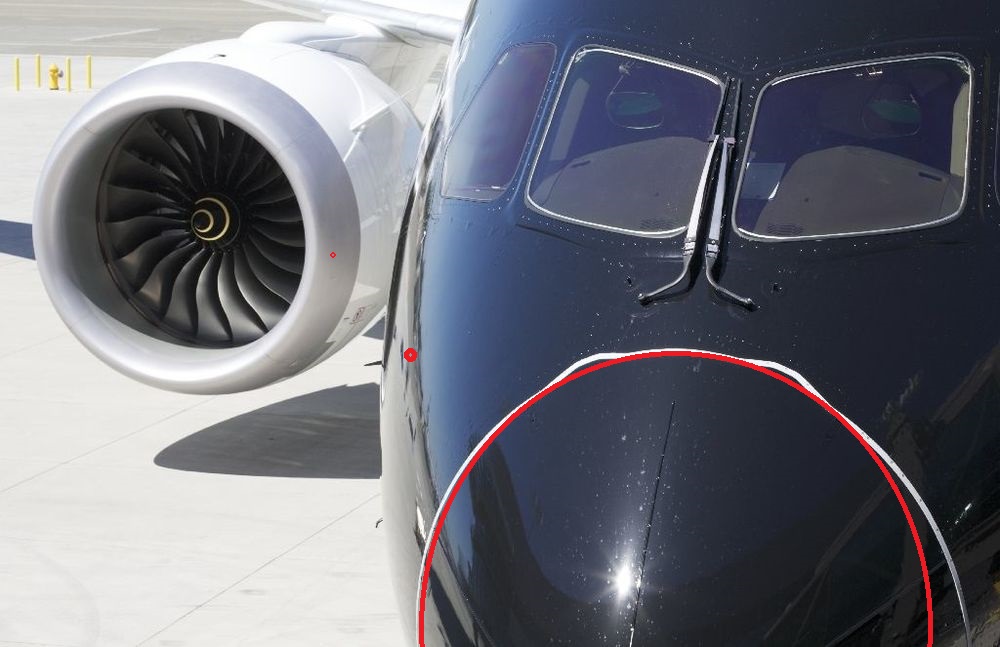

Саша, с расшивкой конуса что то не то... Сам долго разглядывал, на мой взгляд там все просто, конус , вернее расшивка его на модели правильная, но нужно просто немного приподнять в двух местах.



  • Upvote 1
Ссылка на комментарий
Поделиться на другие сайты

Вот блин, и то правда. Но "ушки" все-таки надо как-то сделать. Уж очень это место в глаза бросается. Спасибо, Андрей.

  • Upvote 1
Ссылка на комментарий
Поделиться на другие сайты

В 12/22/2019 в 14:27, AlexandrAlexeew сказал:

...Приложил крыло к фюзу. И обнаружил, что кривизна профиля верхней плоскости крыла отличается от ответной части ниши в фюзеляже. В результате получается нехилая такая щель. по центру.

Вариантов нет. Намазал по совету опытных коллеги крыло мыльным раствором, в который добавил чуть гуаши, позаимствованной у дочки. Чтобы не осталось "непрокрасов" и не склеить детали раньше времени. Смотрится отвратно, надо было другой цвет взять, наверно. :wacko:  Сложил, пролил суперклеем. Конечно, после склейки придется еще подшпатлевать, но уже гораздо меньше. Позже "сопли" суперклея обрезал.



Подскажите пожалуйста, а что это за метод и в чем соль?  супер клей делает как бы шаблон примыкания? чтобы потом приклеить без шпаклевки или с минимальной?

Изменено пользователем djmard
Ссылка на комментарий
Поделиться на другие сайты

53 минуты назад, MiGre сказал:

Подскажите пожалуйста, а что это за метод и в чем соль?  супер клей делает как бы шаблон примыкания? чтобы потом приклеить без шпаклевки или с минимальной?

Сейчас в своей ветке подробно покажу, как раз этим занимаюсь... Хотя можно в теме про "Клопа" посмотреть, там подробно и с результатом после грунта.

Изменено пользователем бак1
Ссылка на комментарий
Поделиться на другие сайты

2 часа назад, MiGre сказал:

что это за метод

Метод подглядел у Андрея бак1, так что да, лучше в его ветке гляньте. "Я только учусь" (с).

Все верно, застывший суперклей минимизирует щели. Пользуюсь в тех местах, где не удобно шлифовать после сборки узлов.

  • Upvote 1
Ссылка на комментарий
Поделиться на другие сайты

  • 1 месяц спустя...

Прошу у всех прощения за долгое молчание в теме. Обстоятельства... Кстати, а ГБ то уже закончился. Может мою тему в ВИП перенести?

Но все де удалось немного поработать  моделью.

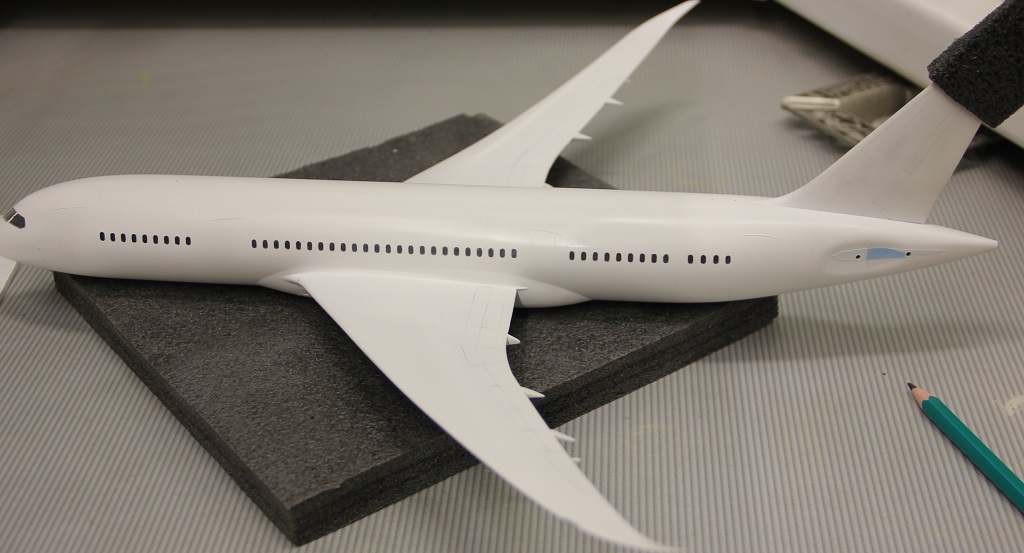

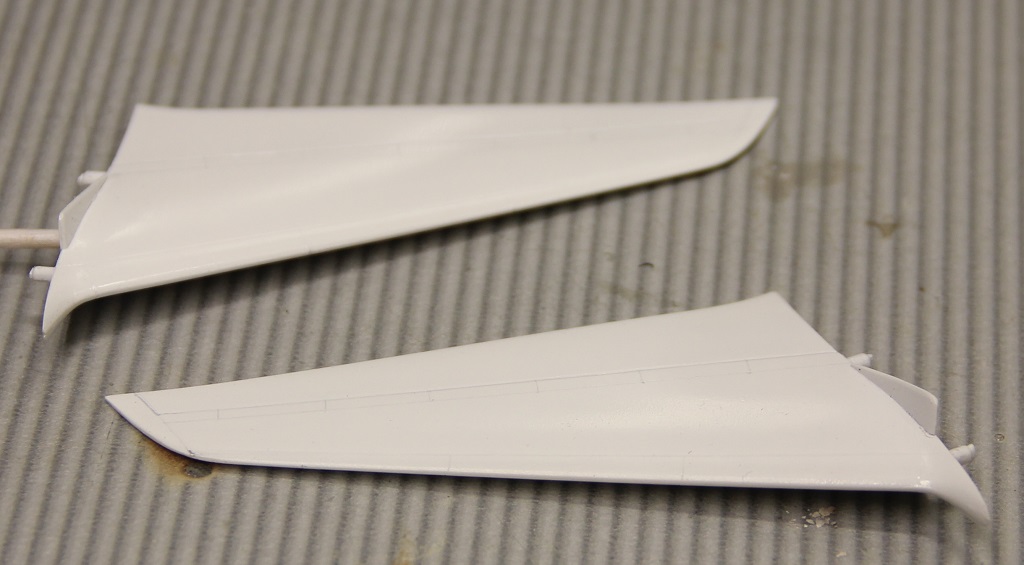

Не удержался и решил сделать обтекатели на стабе. Как у Андрея, у меня все равно не выходит, но хоть что-то.

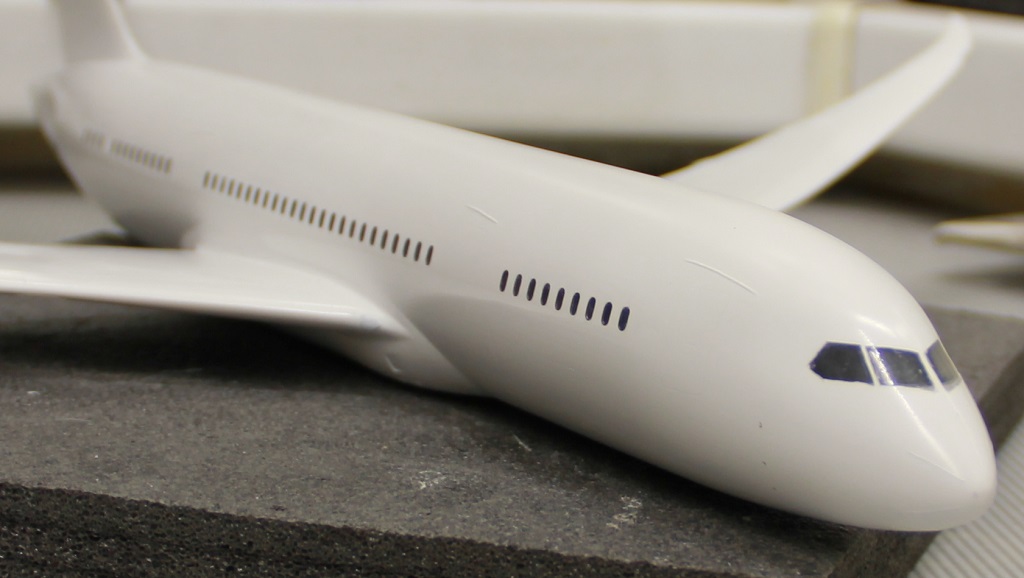

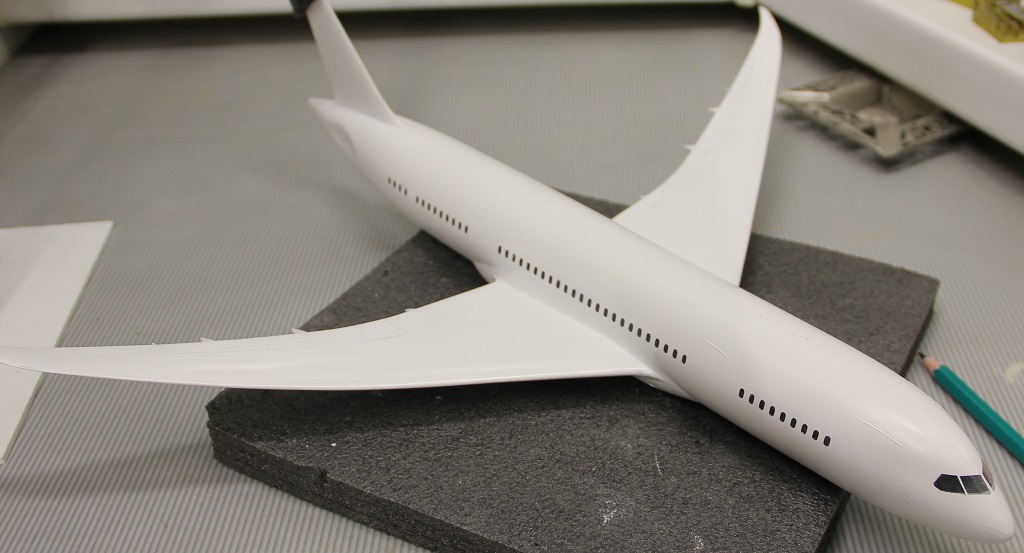

Затем снял мотиповские "маски" с иллюминаторов и вывел стекла вровень с фюзеляжем. Дунул чутка лака.

IMG_0541.thumb.JPG.1669a10356ef5cb9a50dc9b396ec1422.JPGIMG_0532.thumb.JPG.18a0d3bdc190d4742f8a0a316a4e0270.JPGIMG_0535.thumb.JPG.b84dc0a5cb432cce1aaf0889e32c0c03.JPG

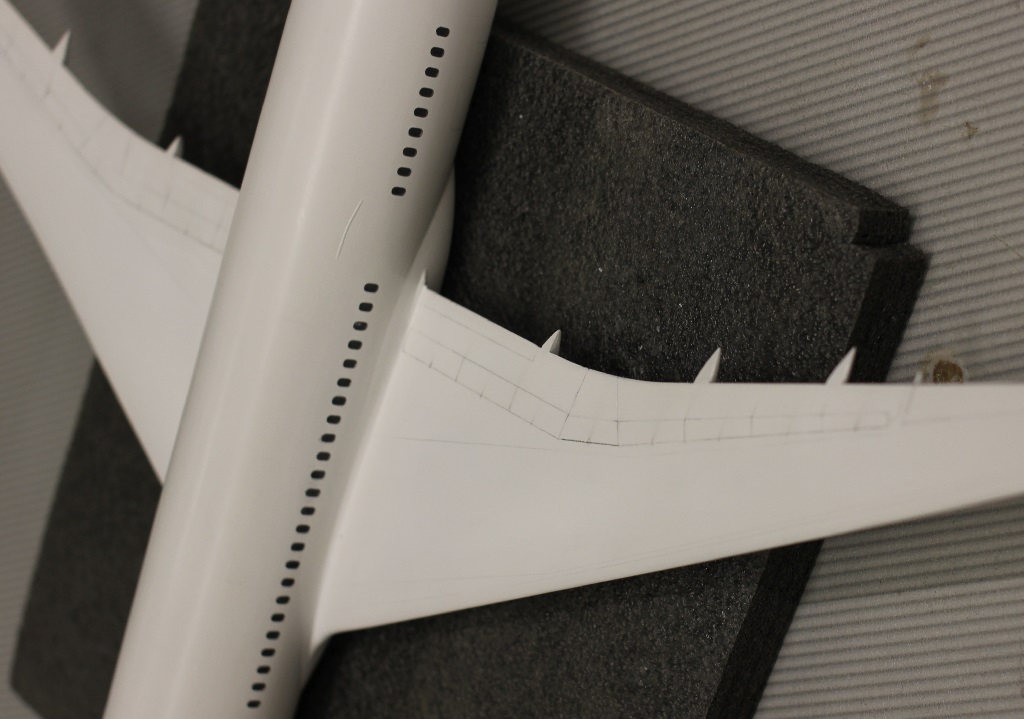

Ну и немного попачкал механизацию и пузо сверху и снизу простым карандашом. Тоже закрепил лаком.

IMG_0610.thumb.JPG.a7932cdee175c20529f355447cc06e2e.JPGIMG_0611.thumb.JPG.e47a694d3d120770ca71768817b42a34.JPG

  • Upvote 5
Ссылка на комментарий
Поделиться на другие сайты

  • 1 месяц спустя...

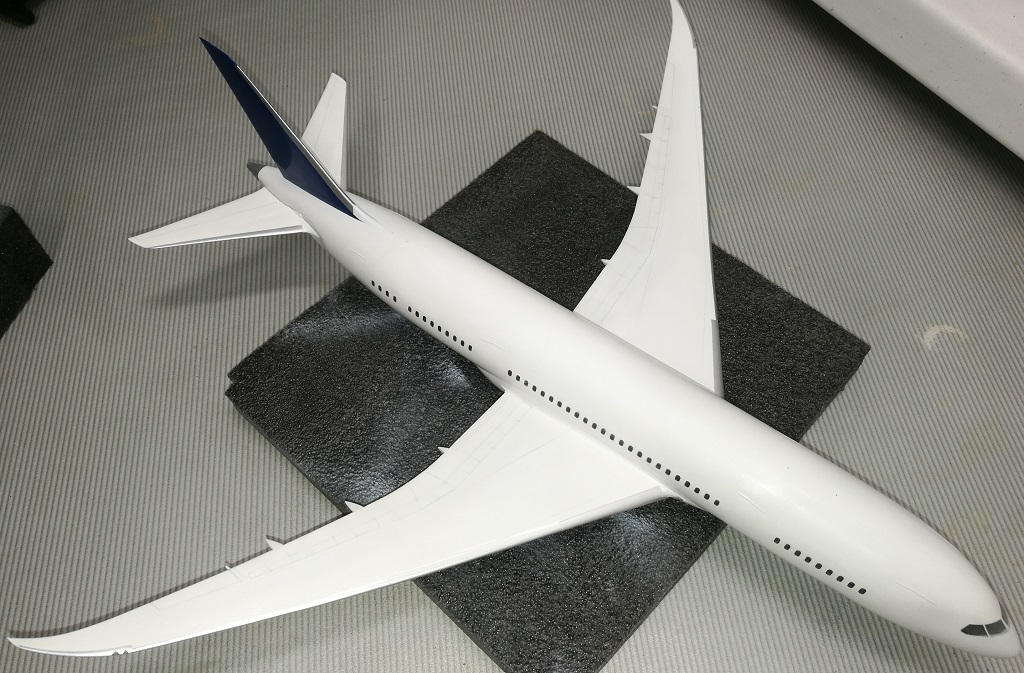

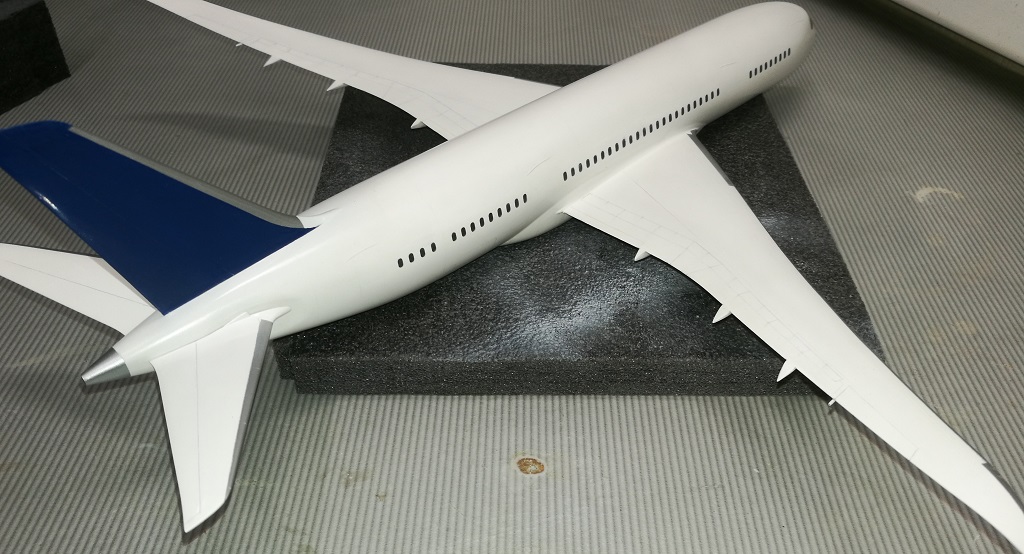

Тихонько двигаюсь вперед. окрасил киль в синий, надул ПОСы.

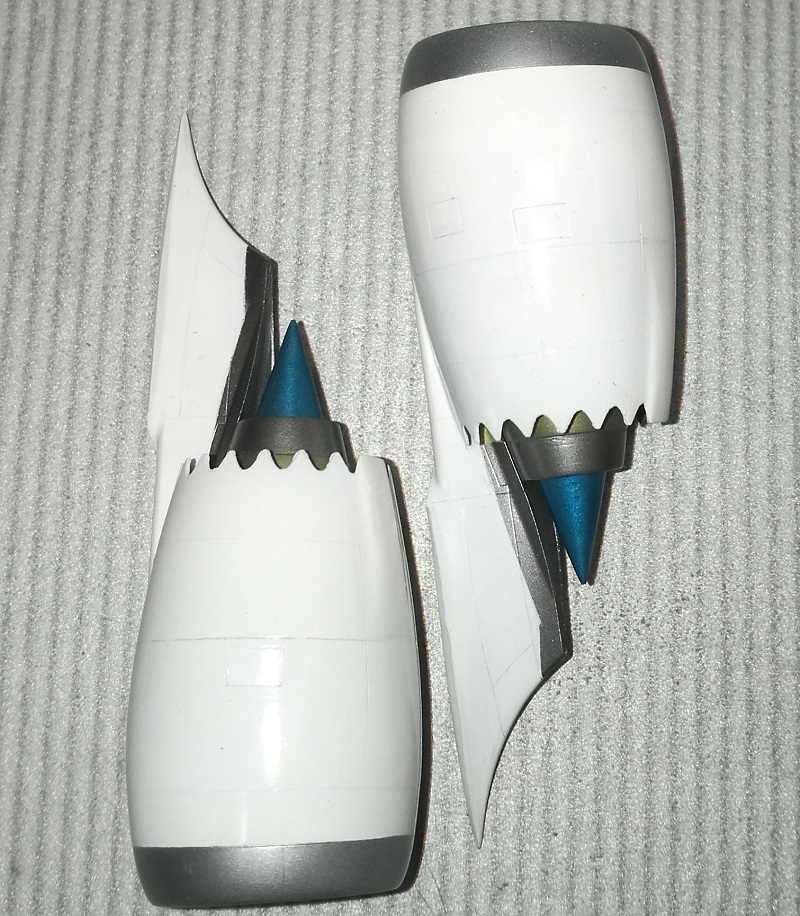

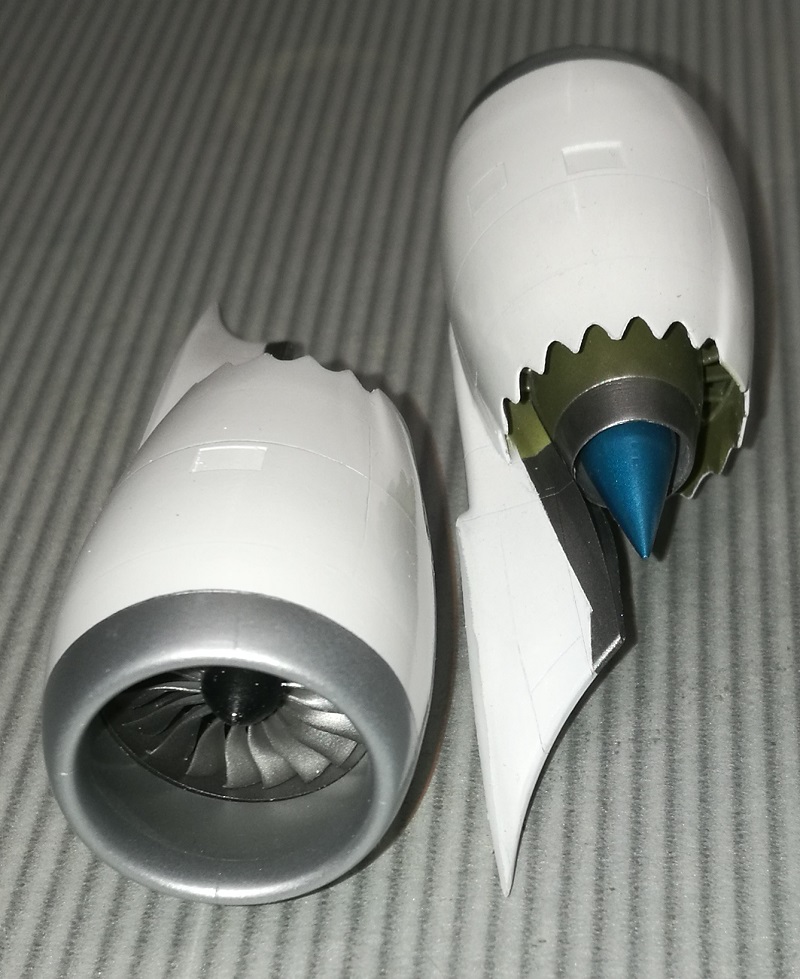

Собрал двигатели.

IMG_20200412_222634.thumb.jpg.b841a9dc2404f0f1620538655f2d5ef6.jpgIMG_20200412_222626.thumb.jpg.75785eca82de4b85c57c1b34976d236c.jpg

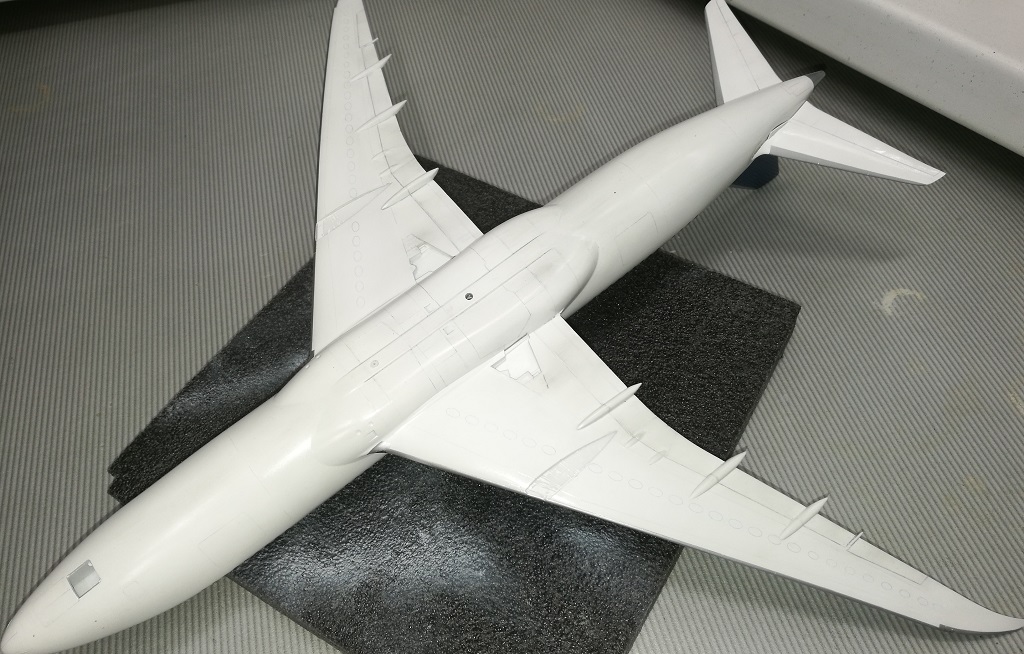

Залил еще одним слоем лака, убрал небольшие дефекты. Но пылинок-соринок летит просто ужас сколько. Стабилизатор приложил на сухую. На самолет вроде похоже, по идее можно начинать думать про декали.



  • Upvote 8
Ссылка на комментарий
Поделиться на другие сайты

  • 2 недели спустя...

Все вроде шло хорошо. Но тут откуда ни возьмись появился... Пушной зверек, известный многим моделистам. Подходит, он, значит, со спины когда я дую лаком и говорит: Мужик, пол года только прошло, а ты уже деки наносить собрался? Че-то быстро, не порядок. И как в анекдоте, когда у танка отваливается башня, из аэрографа вылетает большая клякса какого-то .... , и ложится в аккурат на морду модели. Если бы я дождался пока слой лака подсохнет, может и мог бы убрать её малой кровью, но пушной зверек.... Короче, морда вернулась в исходное состояние. Все вышкурил, заодно нарезал расшивку на стыке носового обтекателя и фюза. До Андрея мне как до Китая, но "с 2-х метров" вроде не плохо смотрится.

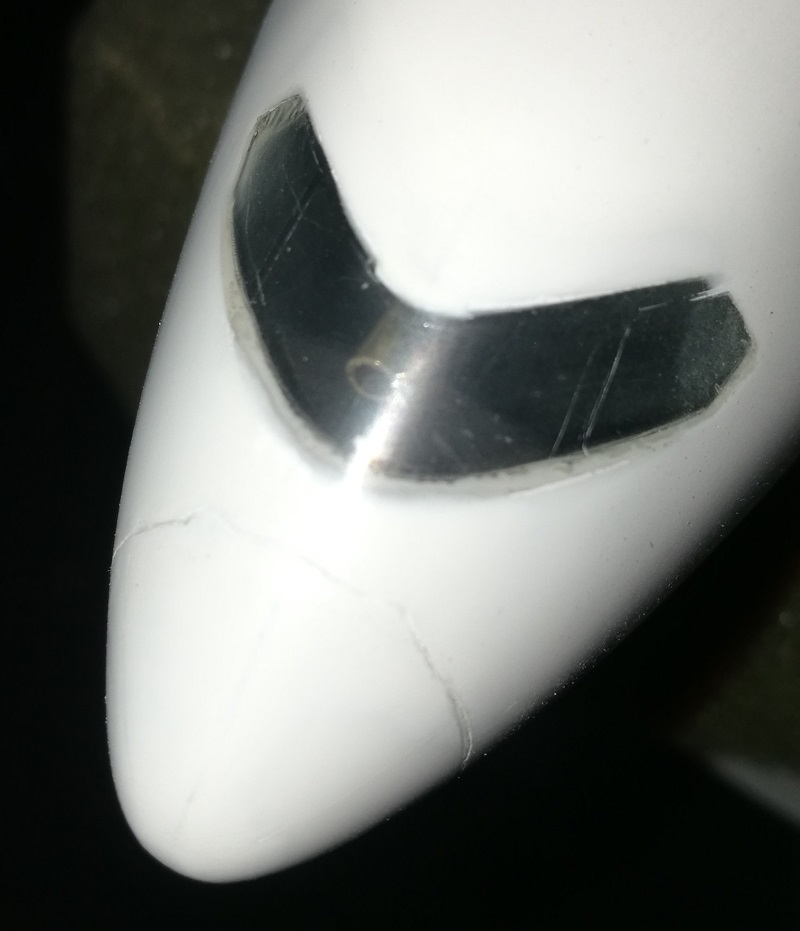

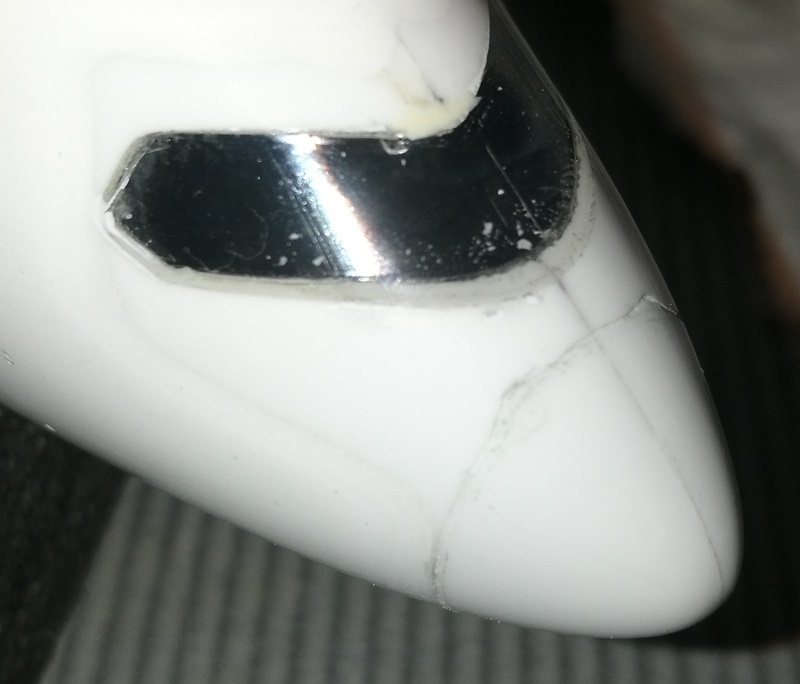

Далее опять отполировал все и увидел пылинки, которые попали внутрь. Опять засада... Ну поехал в строительный магаз, купил трубочку, и продул немного. Давление для начала дал небольшое, позже еще раз дуну, чтобы всё вычистить. Может через нее же футуры в конце залью.

IMG_20200427_225855.jpg.dabde163387b84a20e8e0589a108265a.jpgIMG_20200501_150823.thumb.jpg.4b2cf25930c6ec922862841c3ff867cc.jpg

Тут спрашивали (Вроде Сергей ) чем можно полировать стекла, вот, таким составом незатейливым.

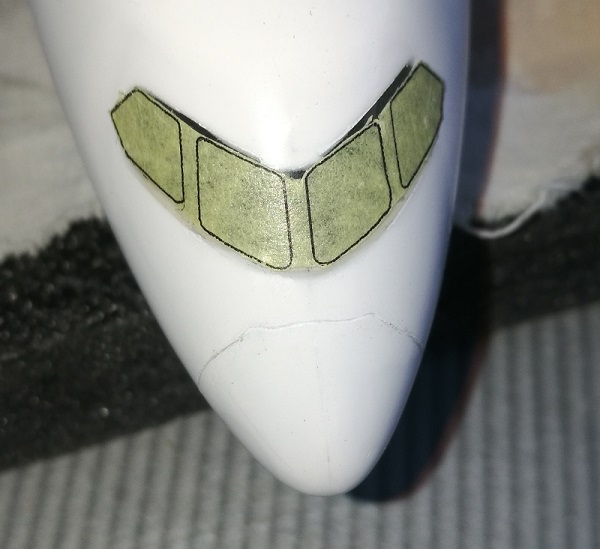

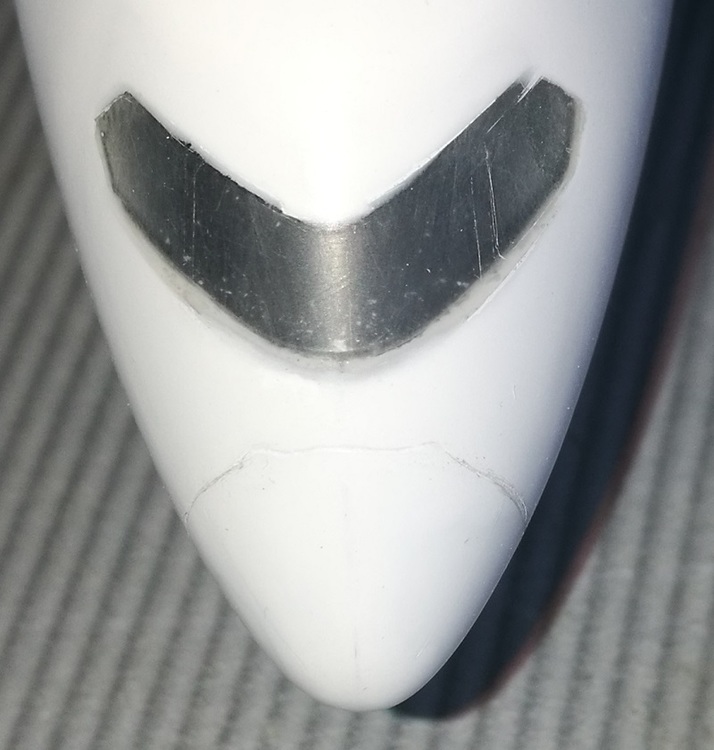

Потом напечатал на скотче контуры остекления, наклеил, вырезал маски. Точная геометрия мне не нужна, т.к. у Ревела в декали белые "очки", маски сделаны чуть больше, чем окна. Думаю, перекроется.

IMG_20200501_151602.jpg.0fcd663e3afcea3fce68b21d1f6c5ccf.jpgIMG_20200501_152348.jpg.f50a8896fd1cc9e0fdf2825e4999a1d8.jpg

Ну а дальше - опять грунт, наклейка антистатиков на конус, покраска.

Изменено пользователем djmard
  • Upvote 4
Ссылка на комментарий
Поделиться на другие сайты

Наверно камера смарта искажает. Маски рисовались по "наморднику" ревельной декали. порезались уже на модели. С остатками переплета совпадает.

Ссылка на комментарий
Поделиться на другие сайты

Ой. Чёт я по синьке написал не в тему. Пардон, но помню от истории про пушного зверька со мной вчера случилась истерика, от смеха.

Ссылка на комментарий
Поделиться на другие сайты

Я просто со вчерашнего дня пытаюсь понять, к чему это было написано. :huh:

А оно вон как оказалось. Да ладно, норм.:D

Ссылка на комментарий
Поделиться на другие сайты

  • 5 месяцев спустя...
1 час назад, AlexandrAlexeew сказал:

После лака, повылезала куча пылинок (чёрных точек каких-то), которых было не видно без лака. А может при задувке налетело. С 10-15-ти см просто жуть, что творится, а с полуметра вроде и ничего так

Включаем режим Сергея, "на полке и с расстояния все равно видно только одну сторону", мое мнение - излишний перфекционизм только мешает, вон Андрей 787-красоту периодически в мусорное ведро собирается отправить, у меня только глаза расширяются от офигевания, тут та же хрень происходит

  • Upvote 1
Ссылка на комментарий
Поделиться на другие сайты

Не... Мне до Андрея в плане моделей, как к нему в гости из Питера пешком. А на счет перфекционизма согласен. Просто решил схитрить и не делать макро.:P И в ведро запускать модели позволить себе не могу с скоростью сборки 1 шт. в год. Так что еще несколько слоев лака, ждем, когда он подсохнет, декальная подложка "сдуется" и шлифовка - полировка. Ну а там и на шасси можно ставить, мелочёвку клеить. Если повезет, к НГ закончу.

Ссылка на комментарий
Поделиться на другие сайты

15 минут назад, AlexandrAlexeew сказал:

Не... Мне до Андрея в плане моделей, как к нему в гости из Питера пешком. А на счет перфекционизма согласен. Просто решил схитрить и не делать макро.:P И в ведро запускать модели позволить себе не могу с скоростью сборки 1 шт. в год. Так что еще несколько слоев лака, ждем, когда он подсохнет, декальная подложка "сдуется" и шлифовка - полировка. Ну а там и на шасси можно ставить, мелочёвку клеить. Если повезет, к НГ закончу.

Парни ! не стоит преувеличивать мои  локальные успехи которые проявляются лишь в эпизодах!!!  Я так же на пути к истине которая заключается в конечном результате, а он увы далек от того что я хотел бы видеть...Сделать детальки это пол дела и даже покрасить и одекалить...а вот лак это нечто...мало того что пыль, так еще и дека потрескалась на киле. Была бы моя воля и возможность я бы отнес Володе на лакировку:), но как то нужно и самому учится... Похоже я слишком много хотел поменять и попробовать новое в своей технологии и вот такие результаты... Но ничего, дека новая у меня, лак мчит, будем бороться , Зато пришли опыт и понимание , что хорошо , а что плохо, двигаемся дальше!

Саша, модель отлично получается, надеюсь и у меня так лак ляжет! Спасибо тебе за техничку!

Ссылка на комментарий
Поделиться на другие сайты

9 часов назад, бак1 сказал:

от того что я хотел бы видеть

Андрей, это ключевая фраза. Твоя планка изначально выше моей. И ты к ней двигаешься. Это видно. Может и я когда-нибудь смогу себе поставить такие же цели и их добиться. А пока - вот так.

Твои успехи лично я не преувеличиваю, я сужу по фото, которые ты выкладываешь. А еще вот что я понял. Когда модель видишь в живую, знаешь её косяки, то и собственные фото воспринимаются уже более критично.

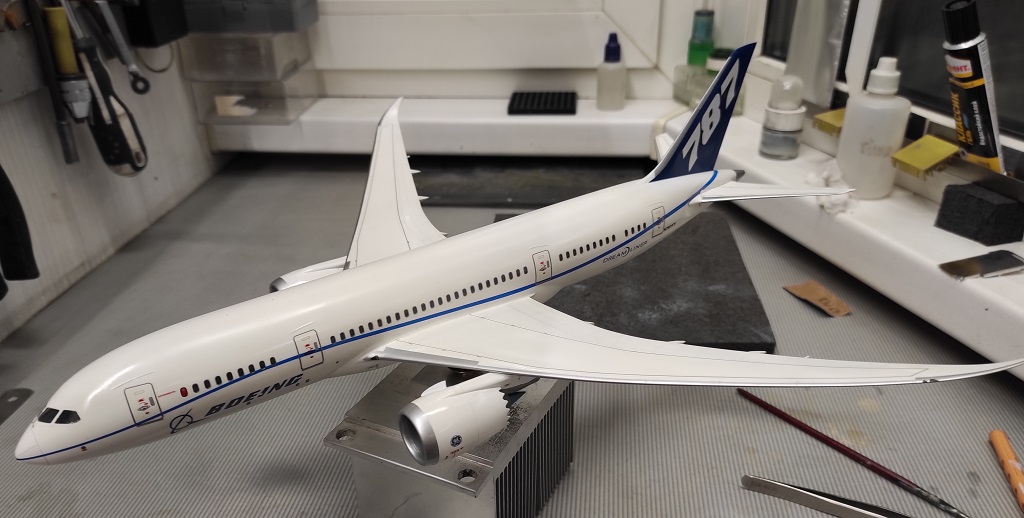

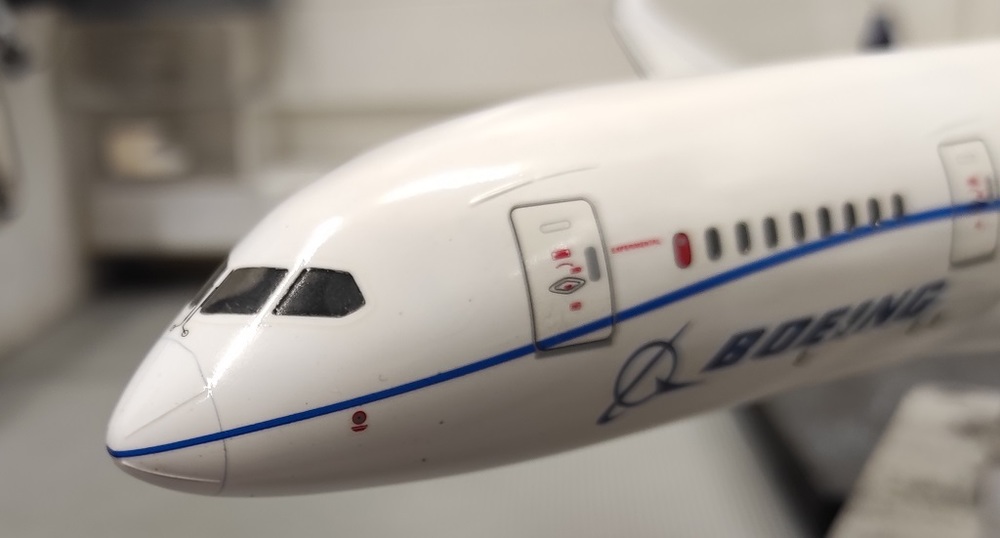

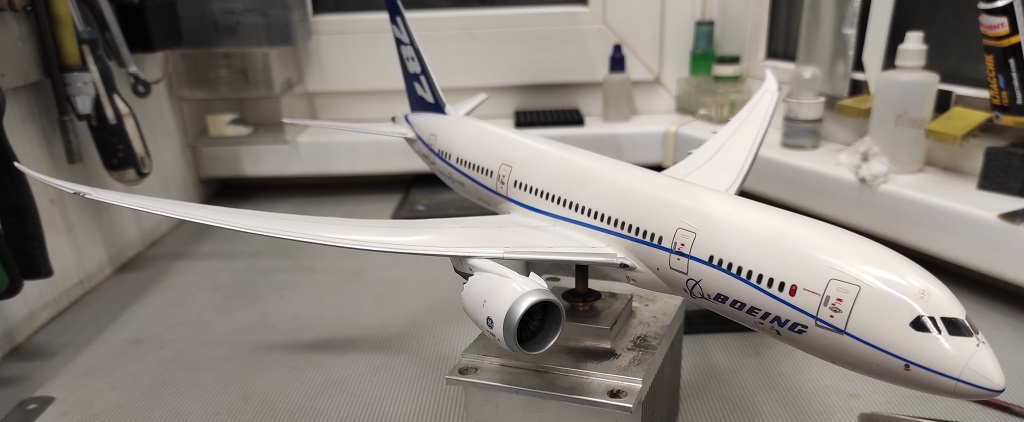

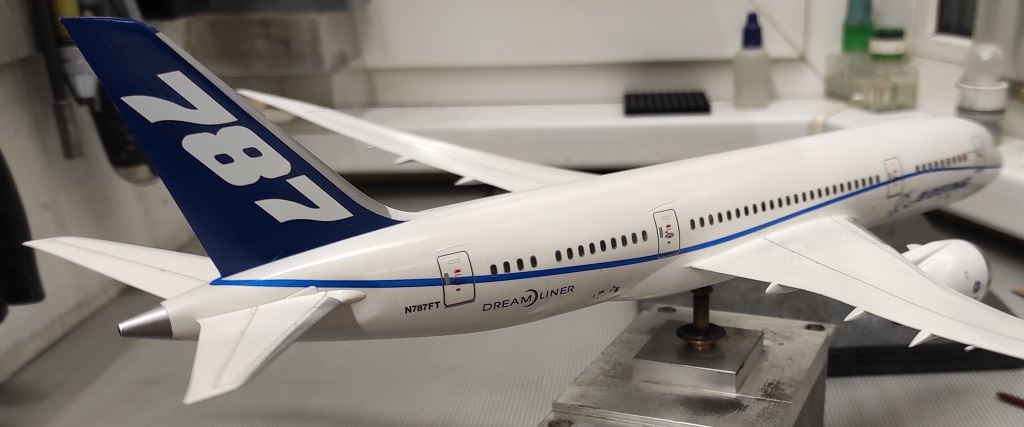

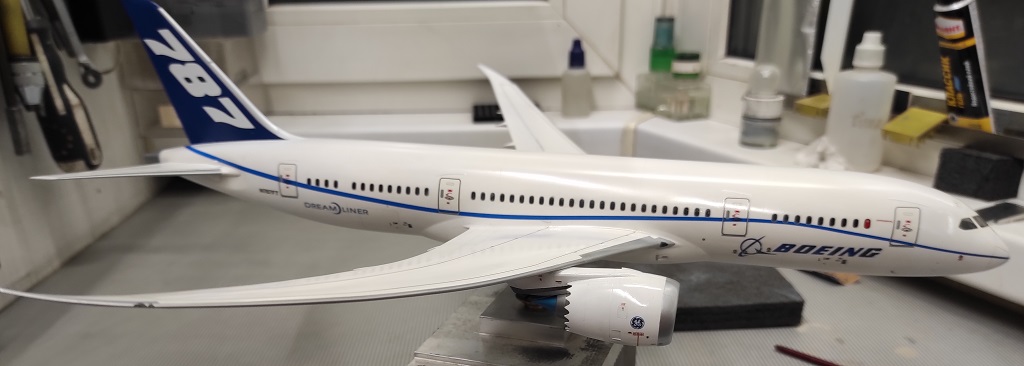

Модель - ну да, смотрится с полуметра, даже мне нравится. :) Но вот макро - это явное зло в моем случае. В основном из-за грязи-пыли.

На счет лака... Для себя разработал и применяю методу:

1й слой под деки. чтобы ровно легли, не серебрились. В данном случае - не прокатило :( , грешу на саму декаль. С лазеркой такого никогда не случалось.

После декалей - полусухой слой, он подплавляет пленку, но не на столько, чтобы пошли трещины. Подложка как бы впитывает растворитель, становится более мягкой.

Дальше, несколько слоев с интервалов примерно 1 день. Можно с промежуточной шлифовкой. С постепенным увеличением "мокрости :) " слоя. Главное - не миксовать лаки. Видимо у них разная реакция на растворитель, отсюда у народа вылезает целлюлит. Я тут на стабах так попал: Дунул сначала 2-х компонентным акриловым лаком, сверху мотипом. И получил апельсиновую корку. Вылечил несколькими "сухими" слоями мотипа с промежуточной шлифовкой. И тогда пришел к выводу, что 2-х компонентные химикалии можно использовать либо в самом начале - как грунт, либо совсем на финише.

Явый плюс 2-х компонентного лака - не очень быстрое отверждение (именно отверждение а не высыхание за счет испарения растворителя), что позволяет покрытию растекаться за счет поверхностного натяжения.

После финишной шлифовки - уже полировка пастой для фар. Ступеньки от декалей почти уже не видны, полировка их сглаживает окончательно. Получается такой красивый, глянцевый леденец. Любители могут уже на финише дунуть тонким слоем полумата, но мне такое решение не очень нравится. Во-первых с глянцевой модели проще смывать пыль, во-вторых лайнеры я лучше воспринимаю блестящими.

  • Upvote 3
Ссылка на комментарий
Поделиться на другие сайты

Дааа... читаю вас, ребята, понимаю что в плане малярик мне-то уж точно до вас как до «Андрея пешком»

  • Upvote 1
