Лайнер моей мечты

[Wishmaster]

3 часа назад, Triela сказал:

смола мягкая

Смола хрупкая

[Triela]

46 минут назад, Wishmaster сказал:

Смола хрупкая

Тем не менее, тонкими сверлами (0.3...0.5мм) сверлится хорошо

[samdim]

Капот снимается одним куском, а должен раскрываться влево-вправо, а вся нижняя часть оставаться на месте.
Вот думаю - делать "как надо" или оставить съемный ? Все-таки 1/72...

[djmard]

Капот замечательно получился. Оставь так как есть. И хорошо бы подравнять на автобусе нижнюю кромку над капотом.

[samdim]

Ты имеешь в виду хромовый ободок по нижнему краю белой части ?

[djmard]

RE:  Ты имеешь в виду хромовый ободок по нижнему краю белой части ?

И его тоже.

В 35-м масштабе он бы выглядел предпочтительней (имхо).
Как тебе идея следующего проекта (в 35-м)?:



Изменено 15 сентября пользователем djmard

[samdim]

20 minutes ago, djmard said:

В 35-м масштабе он бы выглядел предпочтительней (имхо).

В 35-м масштабе его будет сделать труднее раз в двадцать. Но я наверное возьмусь...

[samdim]

пока еще в 1/72

[Сергей_Буткевич]

23 часа назад, samdim сказал:

Капот снимается одним куском, а должен раскрываться влево-вправо, а вся нижняя часть оставаться на месте.
Вот думаю - делать "как надо" или оставить съемный ? Все-таки 1/72...

А кто будет его снимать/открыавть? И зачем?

чтобы решить, что борта (в пересчете из масштаба) должны выдерживать попадание из противотанковой пушки?

Изменено 16 сентября пользователем Сергей_Буткевич

[samdim]

9 minutes ago, Сергей_Буткевич said:

А кто будет его снимать/открыавть? И зачем?

Я буду. Затем чтобы полюбоваться на двигатель... Ну а если это вопрос более философский - зачем вообще открывать на модели то, что открывается - то можно и дальше пойти - зачем вообще что-то моделить ?

[Wishmaster]

Тут еще один Икарус...

Масштаб 1:87, я его живьем видел, на дверях травленые шарнирчики, которые в лупу фиг разглядишь, а за дверью на выход приготовился автор модели, тоже 1:87

https://vk.com/wall-52561361_3230

Смотришь на такое и уже Левша вроде как и не очень сказочкой становится

[samdim]

Серьёзные Вещи начинаются только сейчас

[djmard]

Просто бомба!  Диски там отдельные, верно?

[samdim]

Диски конечно отдельные, причем передние - из двух половинок (а задние сделал сразу парными). Шины - с иммитацией загрузки. Передние - больше, задние - меньше. Ни и раскрасил старый добрый мотор Чепель.

До этого момента работа была приятна и легка. Но затем я стал делать крышу...

Раз крыша в 1/72 уже не хотела влазить в принтер, то в 1/35 она не хочет влазить в принтер даже двумя кусками. Приходится делать три, а это значит лишний шов, лишняя головная боль.
Но если бы только это ! При печати, параллельные края крыши деформируются и сужаются на последних 2-3см. Утрируя, вид такой крыши сверху напоминает три сардельки.

Вот только сейчас я вдруг подумал, что надо было на концах кусков крыши делать сплошные перегородки чтобы избежать деформации. А потом их долго выпиливать. Но я, по молодости, пошел другим путем - я напечатал каждый кусок крыши с запасом - длиннее чем надо. А потом отрезал изогнувшиеся края. Стык получился гораздо лучше (но сейчас я думаю, что с заглушками по краям было бы еще лучше), хотя все равно придется его выводить и выводить, килограммами шпаклевки смолы. Вот процесс идет :

На сегодняшний день - это самая большая деталь которую я делал, и не знаю будет ли у меня когда-нибудь желание делать еще что-то подобное...

[djmard]

    Дима, привет. Колеса с мотором замечательно получились. С корпусом не так плохо как описываешь, вполне себе дорабатываемая модель. Какая толщина стенок? А длина корпуса? Если квадратики на столе сантиметровые, то 31-32 см. Бегемот! Но с твоей детализацией должно получится бомба.
    Перегородки - дельная идея. И долго их выпиливать не будешь: площадь контакта с корпусом сделай маленькой, на подобии горизонтальной поддержки. Этого будет достаточно. Можно таких перегородок несколько намастырить.

[samdim]

Стенки толстые, миллиметра два. Длина модели будет около 33см, Икарус длинный. У меня сейчас такой план - сделать каркас и обшить его листами бумаги пропитанной смолой. Печатать боковые стенки - гарантия словить деформацию.

[samdim]

Сделал каркас сразу с обшивкой. С бумагой были бы сложности так как обшивка довольно рельефная - молдинги, дверцы, стыки с нахлестом и главное - надпись Ikarus. Сделал стеночки потолще, расставил распорки чтобы стенки не расходились и отпечатал. Аж 4 куска - передок, задок и две половинки середины.

Идея с распорками действует - стеночки не разошлись и в общем куски получились ровными, стыкуются неплохо.

[samdim]

Теперь соединим корпус с крышей...

6.5 мм разницы !!!!

Откуда она взялась - я не понимаю. Едва ли из-за сварки крыши из кусочков, ибо окна там одинакового размера. Едва ли нижние части неправильного размера - там тоже есть маркеры (двери, швы) подтверждающие что все прекрасно. С масштабом при печати ошибки тоже нет, например по ширине все части прекрасно подходят друг к другу.

Придется выкручиваться и путь здесь только один - укорачивать одну из нижних половинок.

P.S. ну и бандура получается ! 33см длиной, для модели самолета это нормально, но автобус выглядит гигантским.

[Vampiro]

16 минут назад, samdim сказал:

укорачивать одну из нижних половинок.

А можно изготовить пластину и будет морда типа как на буханке



С рамкой лобовика точно ноу проблемс?

Изменено 22 сентября пользователем Vampiro

[Triela]

1 час назад, samdim сказал:

Придется выкручиваться и путь здесь только один - укорачивать одну из нижних половинок.

Исходя из проекции переднего окна салона на колесную арку, укорачивать надо исключительно мордочковую часть

[samdim]

Нет, стык передка со стенкой - он же задний край передней двери, там все правильно

[djmard]

1 час назад, samdim сказал:

Теперь соединим корпус с крышей...

Надо было и крыше распорки ставить. Вон как распухла. А 6.5 мм это не 0.5 мм найди ошибку, она точно есть.
Боковинки прекрасно отпечатались.
PS. 33 см… А ЗиЛ какой длины получился?

[Triela]

15 минут назад, djmard сказал:

33 см… А ЗиЛ какой длины получился?

9030/35 = 258 мм

[samdim]

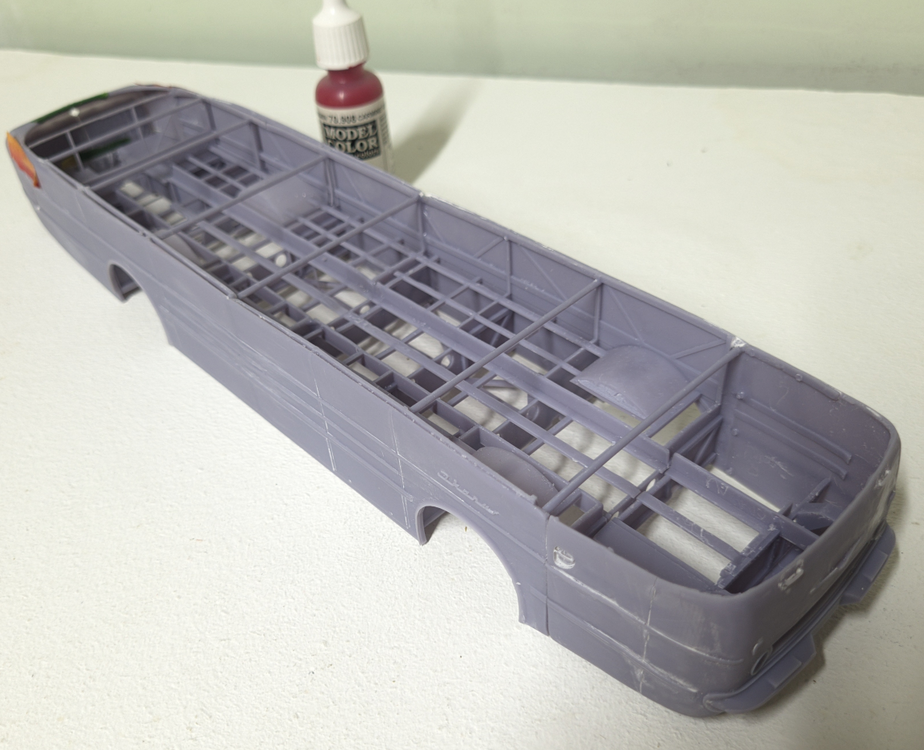

Корпус срастился хорошо, но тут стало ясно почему крыша оказалась коротка.

Ответ простой: она не коротка !

Я просто не мог её нормально измерить. Когда корпус стал единым куском, стало возможным приделать крышу скотчем для примерки. Из-за того, что её края деформировались и разъехались вбок, её длина уменьшилась. Когда края были возвращены в нужное положение выяснилось что теперь крыша длиннее на те самые 6мм на которые я укорачивал корпус.

Тут три варианта - либо сразу вешаться, либо пытаться снова удлинить корпус, либо укорачивать крышу. Первый вариант я выбрать всегда успею, так что временно выбрал третий. Тем более, что деформированая крыша мне перестала нравиться - при выгибании её в правильное положение несколько стоек сломались, их можно починить, но будет излом... Короче я решил перепечатать всю крышу, на этот раз с распорками чтобы она не выгибалась. Ну а раз она теперь на 6мм короче, то её можно распечатать в два приема, а не в три. Вот сейчас принтер печатает, и еще целый день будет печатать.
Что удивительно - так это то что в результате длина модели не сильно уклонилась от истины. Сейчас корпус длиной 32.3, что соответствует 11м 30.5см, всего на 2.5см меньше прототипа.

[samdim]

Итак, после почти суток непрерывной печати новая крыша появилась на свет. Печатал сразу оба куска вертикально, откуда так долго - запустил перед сном, допечаталось после работы. Расставил растяжки чтобы крыша не деформировалась - и она не деформировалась !

Соответственно и обе половинки сошлись весьма аккуратно. С длиной тоже все ОК.

И теперь меня гложат новые сомнения. Ведь в какой-то момент придется все эти растяжки убрать. А что если после этого автобус начнет раздуваться как бочка ? Может и не сразу, а через неделю или месяц ? В раздумьях максимально засвечиваю смолу UV светом чтобы смола как можно сильнее запеклась. Может в паре мест внутри лёску натянуть ?
