ЗиЛ-164 Захар

[andrey-58]

В 23.04.2025 в 20:07, Walker сказал:

можете привести пример армии с генералами тотально ВЫСОКОГО уровня?

Я не о других.....

[andrey-58]

Я не о других.....   "Левшу " Лескова прочитайте......



[andrey-58]

6 часов назад, samdim сказал:

Осталось придумать что будет у Зис-151 сзади. В качестве кандидатов - цистерна для ГСМ или просто кузов.

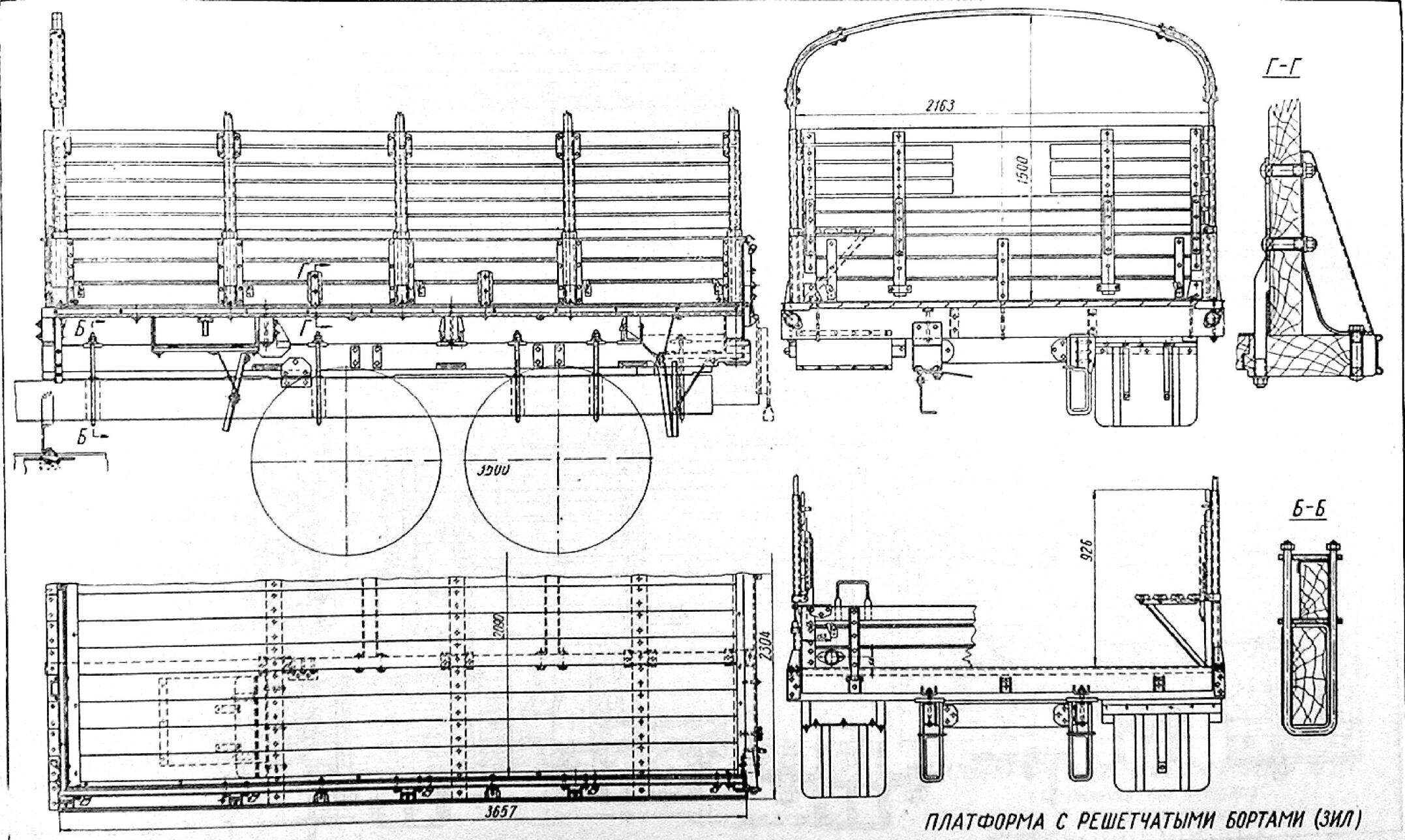

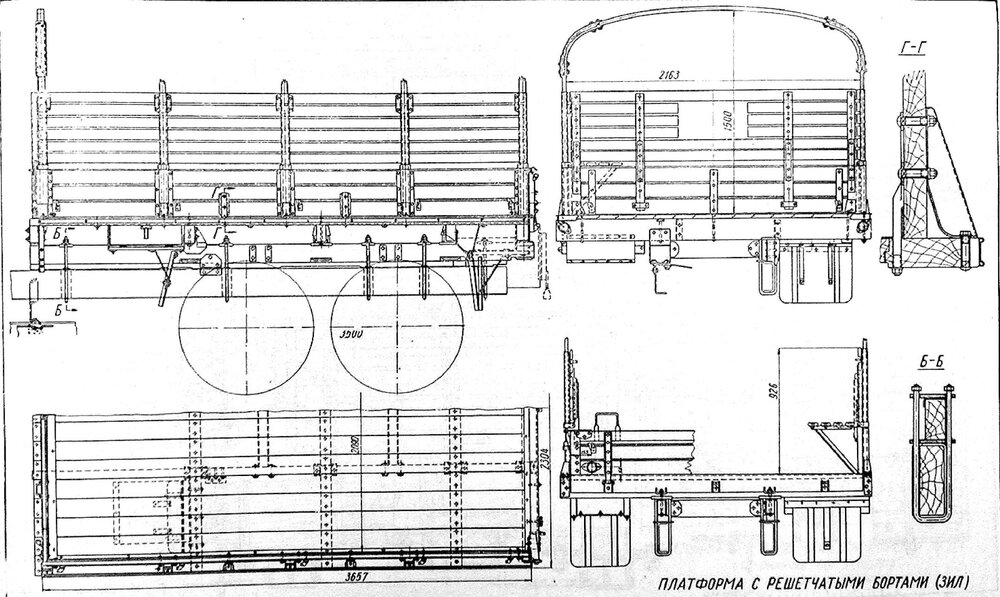

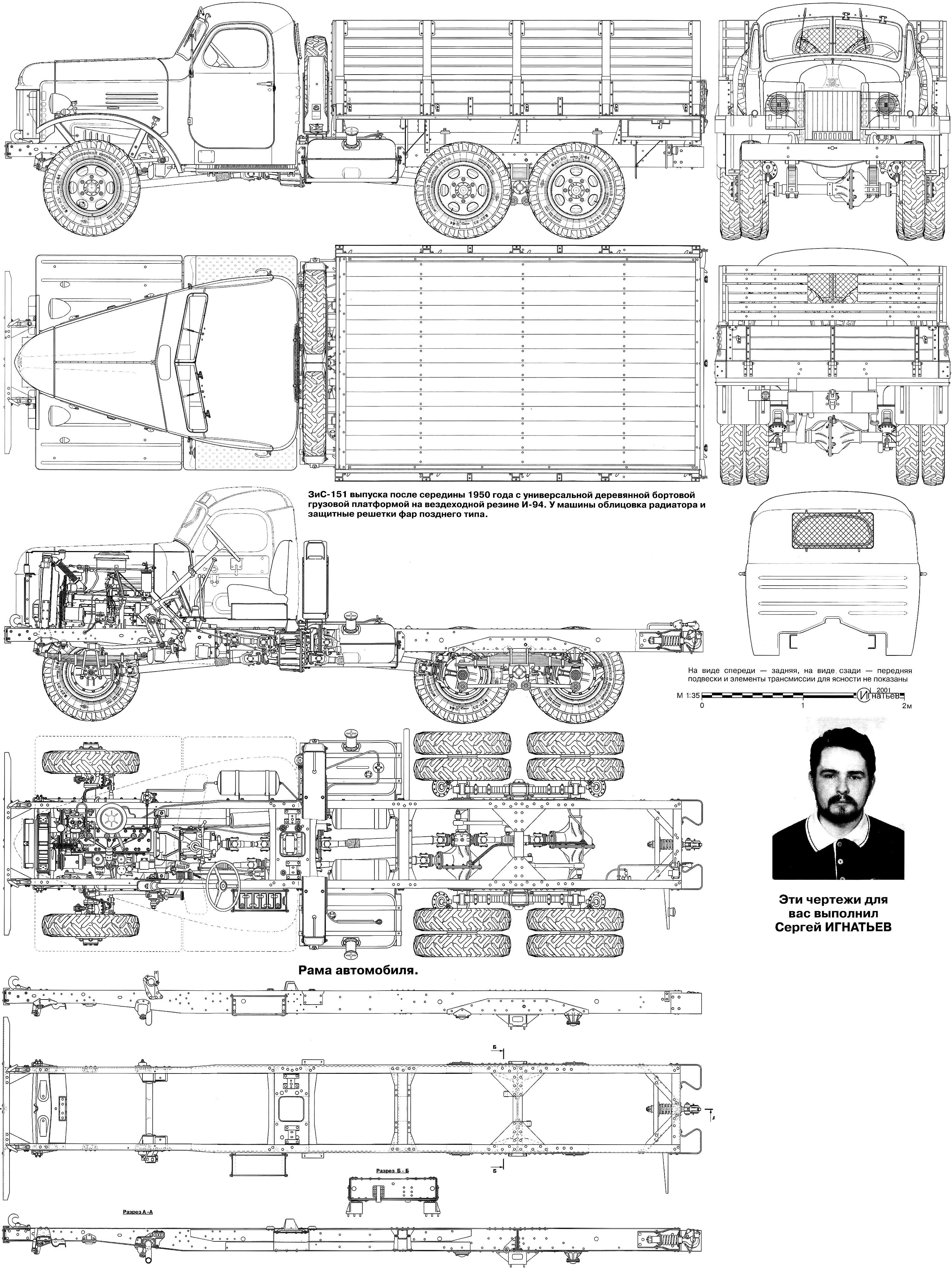

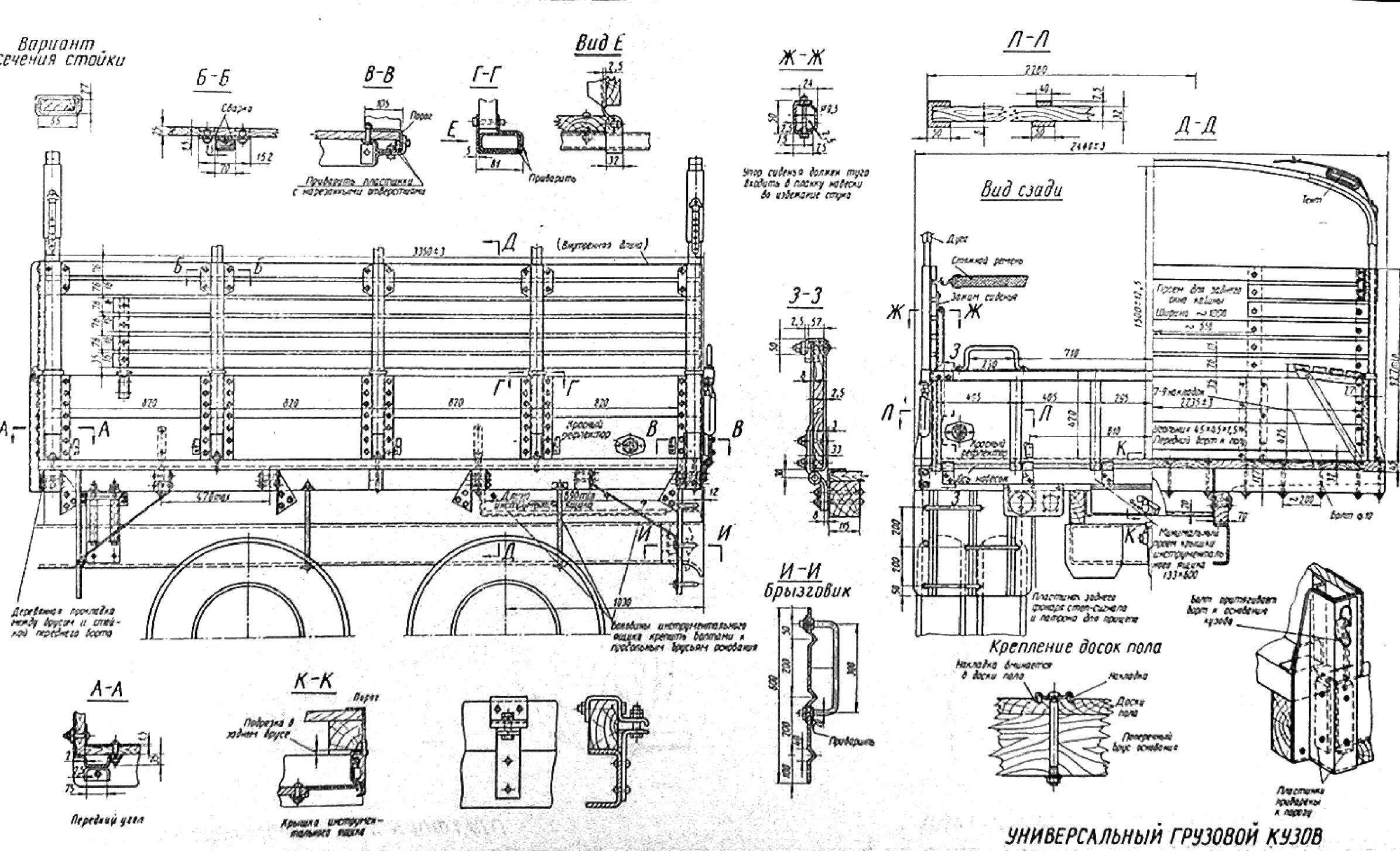

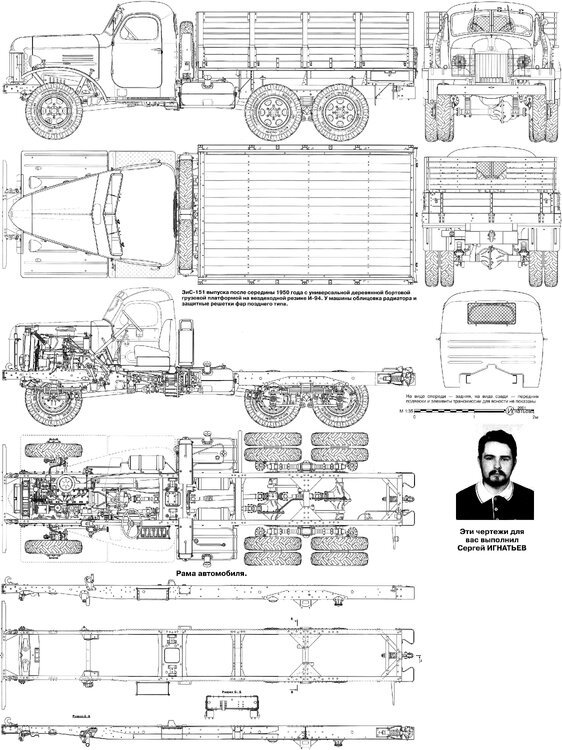

Армейский универсальный кузов. На чертежах из "Атласа..." есть схема универсального кузова, так вот чертежи  узлов берите с него , если что, на чертеже кузова для ЗиЛ не показаны накладки на щели, а они были и хорошо виды, краска с них махом слазила и они блестели...

Изменено 24 апреля пользователем andrey-58

[samdim]

да, я знаю что на модели сейчас совсем не тот кузов. Это от ЗиС-150. Для 151го нужен другой. Но вот не решил - кузов или цистерна...

[andrey-58]

7 часов назад, samdim сказал:

да, я знаю что на модели сейчас совсем не тот кузов. Это от ЗиС-150. Для 151го нужен другой. Но вот не решил - кузов или цистерна...

Да я "не поумничать", я ради того, что информация лишней не бывает.

[samdim]

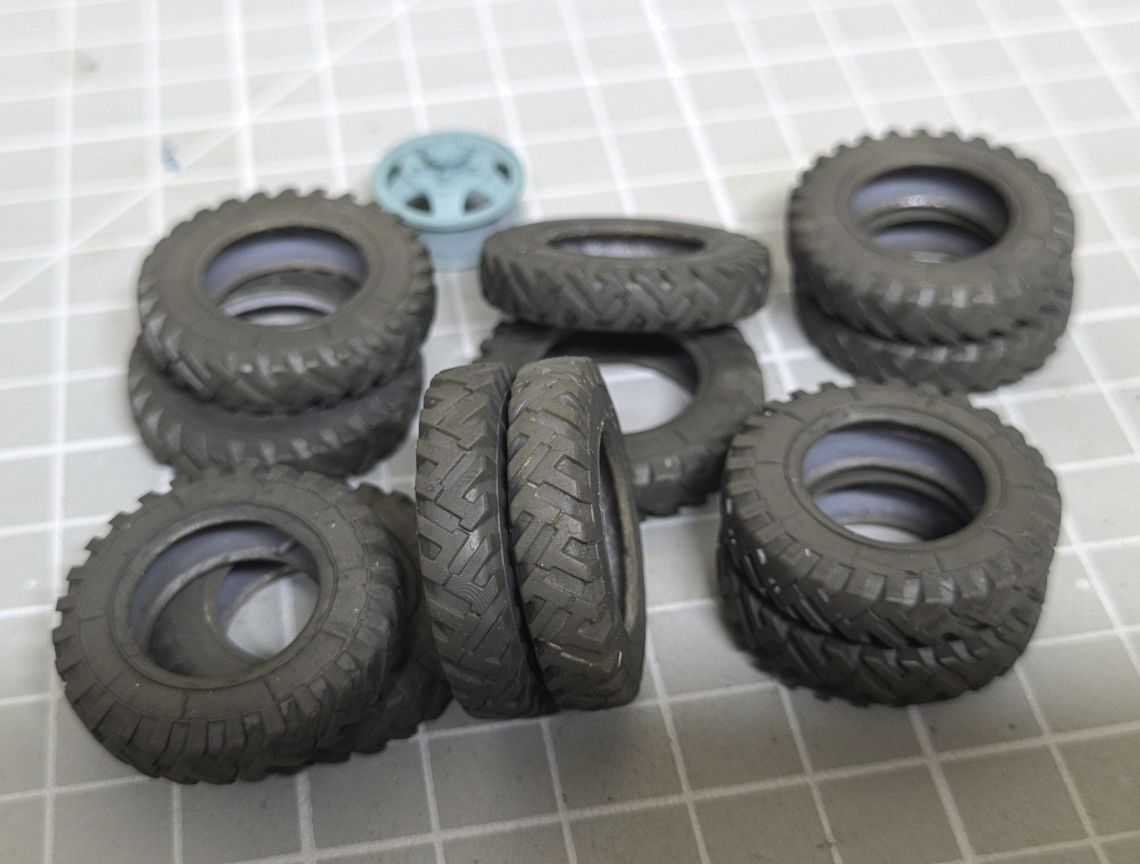

Шиномонтаж

[djmard]

Здорово выглядят. Дима, в каком положении ты их печатал?

[samdim]

Просто вертикально.  Зона низкого качества приходится на место контакта с дорогой, там все равно надо подтачивать.

Но поддержки ставил вручную чтобы потом легко было их отделять.

[Artman]

В 26.04.2025 в 04:58, samdim сказал:

Шиномонтаж

Бескамерные?

[samdim]

Шины отдельно, камеры отдельно.

Каждый следующий Захар (в данном случае Утюг) получается чуточку лучше предыдущего. Но пожалуй на трех остановлюсь

[samdim]

Приобрел новую смолу взамен закончившейся. Та что была - Elegoo ABS plan based - мне не понравилась. Она очень густая, иногда расслаивалась при печати, её прочность (абс) не так уж и отличается от любой другой смолы. Впрочем у нее есть достоинство - она ощутимо дешевле (15€/литр). На этот раз взял Elegoo Water Washable v2 (26€/литр). У меня уже была water washable и она была ОК, хоть без восторга. Здесь же новая версия v2 добавила плюшек - улучшенная прочность и - главное - сильно увеличенная текучесть. Текучесть способствует точности печати, и заодно и скорости.
Так вот, распечатал пару проб - и первые впечатления очень позитивные.

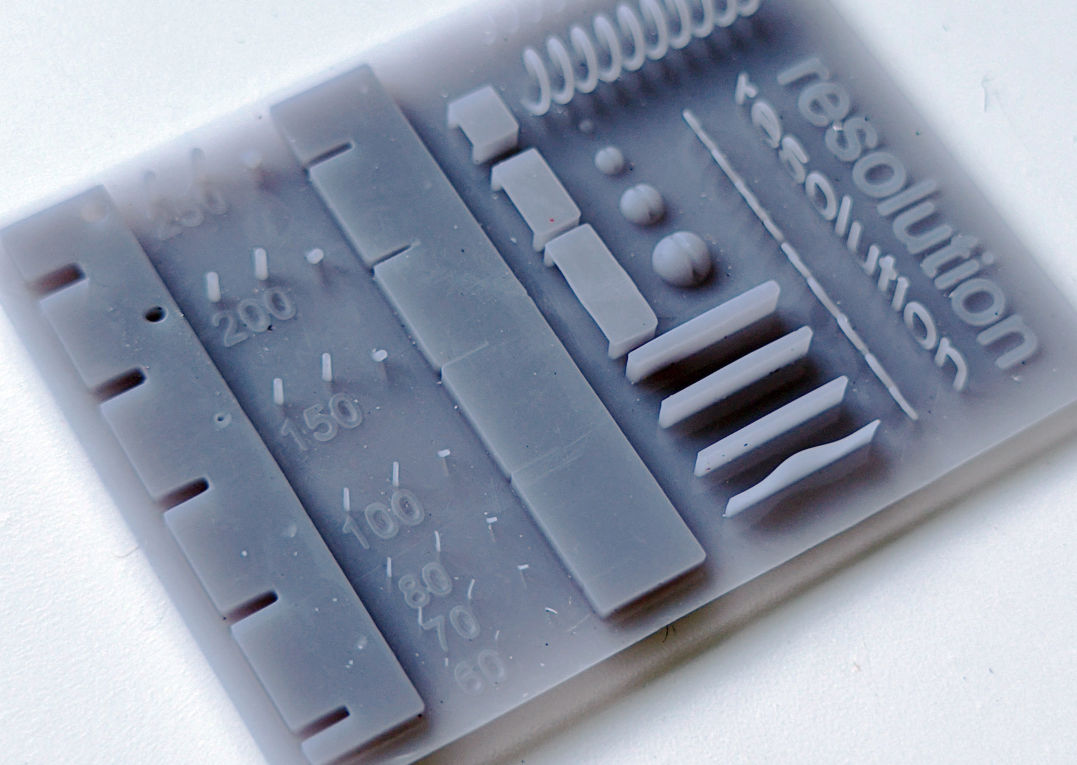

Цифры у столбиков - это их толщина в микронах. Даже "усики" в 60µm пропечатались ! Время засветки здесь 3.2 сек, может его можно еще капельку уменьшить (= больше скорость), чтобы "дырки" были ажурнее.

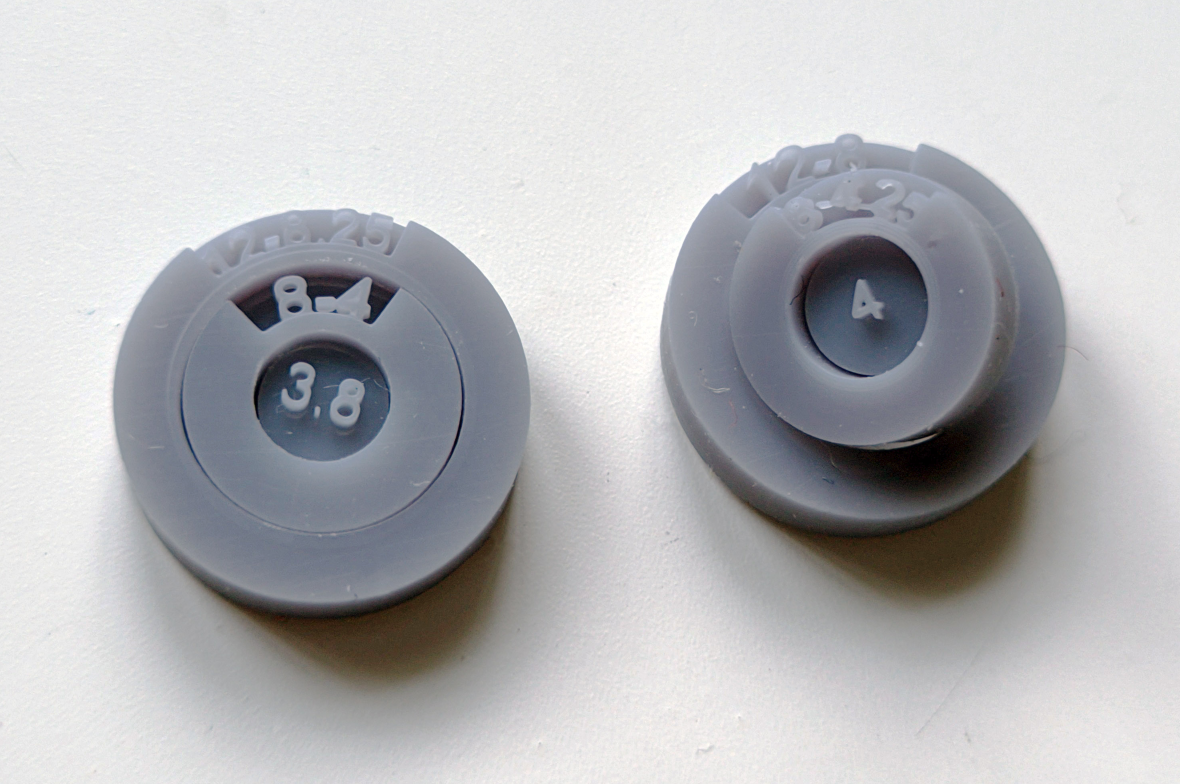

Также сделал себе еще один пробник-габарит. В 3д печати есть такая особенность - если напечатать дырку и цилиндр одинакового диаметра, то цилиндр ни за что не войдет в эту дырку. Дырка будет ýже, а цилиндр - толще. Поэтому когда надо подогнать одну деталь к другой (обода в шины !) то приходится намеренно делать зазор. Вот тут мои габариты с зазором 0.25мм. Цифры - это внешний и внутренний диаметр в мм. Если цилиндр 8 не вставляется в дырку 8, то в дырку 8.25 он "со свистом пролетает". Это очень хороший показатель, по крайней мере у меня такой точной печати до сих пор не было.

Хотя если цилиндр 8 чуть тронуть шкуркой - то он влазит в дырку 8 без разговоров. А если молотком бить, то и без шкурки зайдет

[djmard]

Дима, попробуй эту смолу:

https://www.amazon.com/dp/B0894K3R4S?ref=ppx_yo2ov_dt_b_fed_asin_title&th=1

Я ею печатал шинки/диски с разницей диаметров 0.05 мм. (5.00/4.95 mm). Входят свободно друг в друга. Думаю снизить разницу до 0.03 мм.  Очень жидкая. Печатаю при температуре 30* C.

[samdim]

Пфф, так она вдвое дороже чем Elegoo. Каждый раз когда ставишь новую подпорочку слышишь "дзинь" кассового аппарата...

2 hours ago, djmard said:

Очень жидкая. Печатаю при температуре 30* C

одно с другим очень связано. Я печатал в холодном подвале (18-20°С) и конечно смола сильно при этом густеет. Но вот эта водорастворимая смола v2 жидкая все время, даже при 20°. Тут табличка была, прямо на амазоне, где были основные характеристики разных смол (вязкость, упругость, усилия на сжатие, растяжение и тд - но я ее потерял уже), так вот эта смола там очень на высоте. Но в таблице не было Siraya, она наверное всех бы победила...


[djmard]

2 часа назад, djmard сказал:

Печатаю при температуре 30* C.

У меня принтеры стоят в отдельном закрытом баксе, где поддерживаю постоянную температуру в 30*С (86*F). Смолу предварительно подогреваю. Буду дома - сфотографирую этот enclosure.




26 минут назад, samdim сказал:

…так она вдвое дороже чем Elegoo

Для мелочи самое оно. Немного уходит.

Изменено 29 апреля пользователем djmard

[samdim]

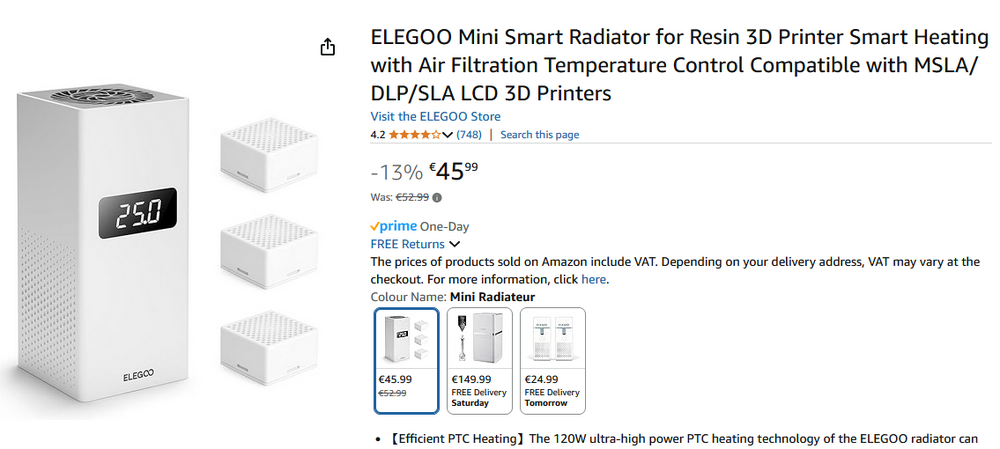

Ну в принципе и такое вот есть :



наверное ближе к зиме куплю себе такой

Изменено 29 апреля пользователем samdim

[samdim]

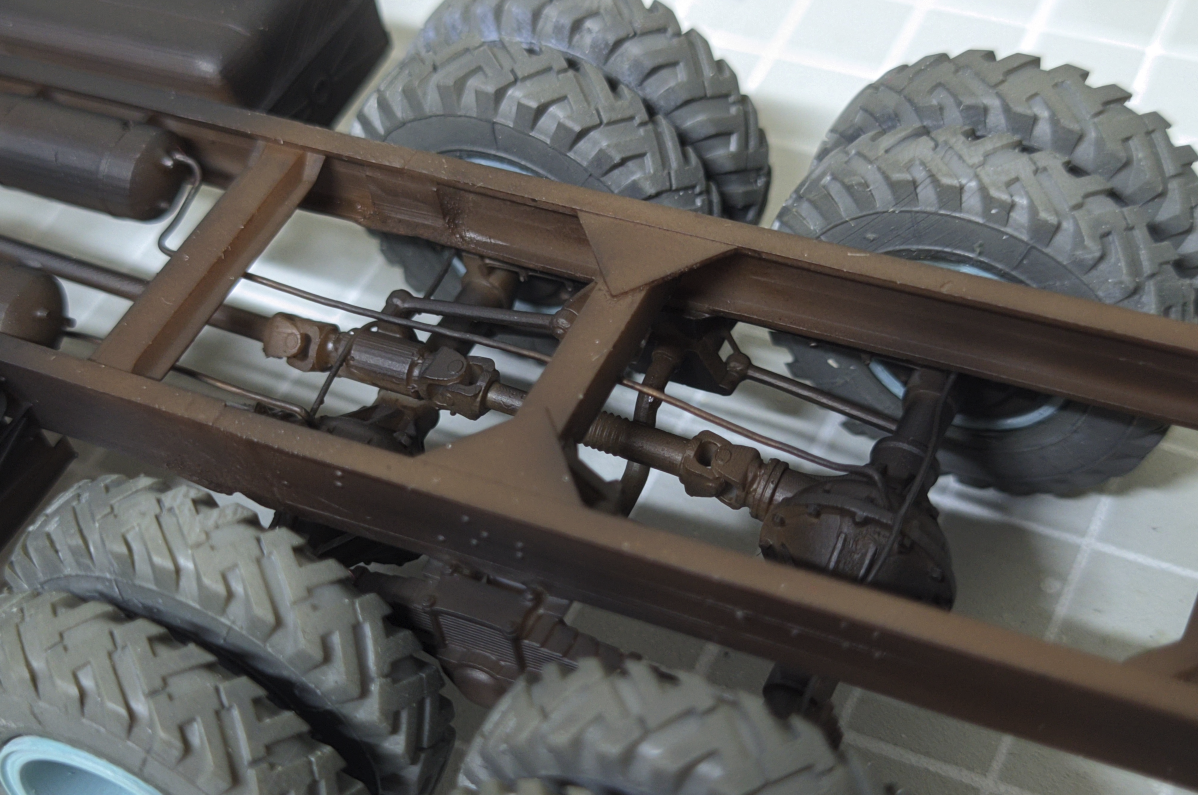

Продвигаюсь далее

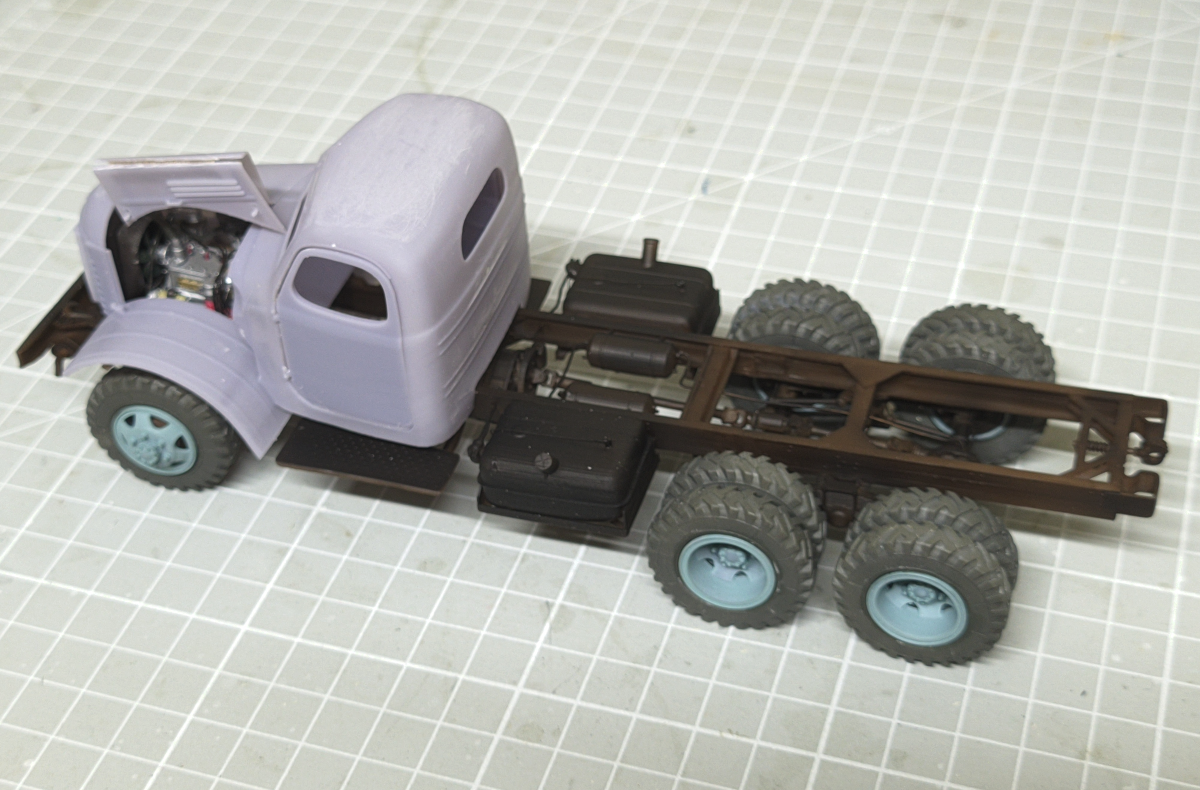

Кабина пока не окрашена и просто поставлена на раму

Подтверждаю, что новая смола water washable v2 печатается замечательно. Никаких нареканий к ней нет.

Изменено 29 апреля пользователем samdim

[samdim]

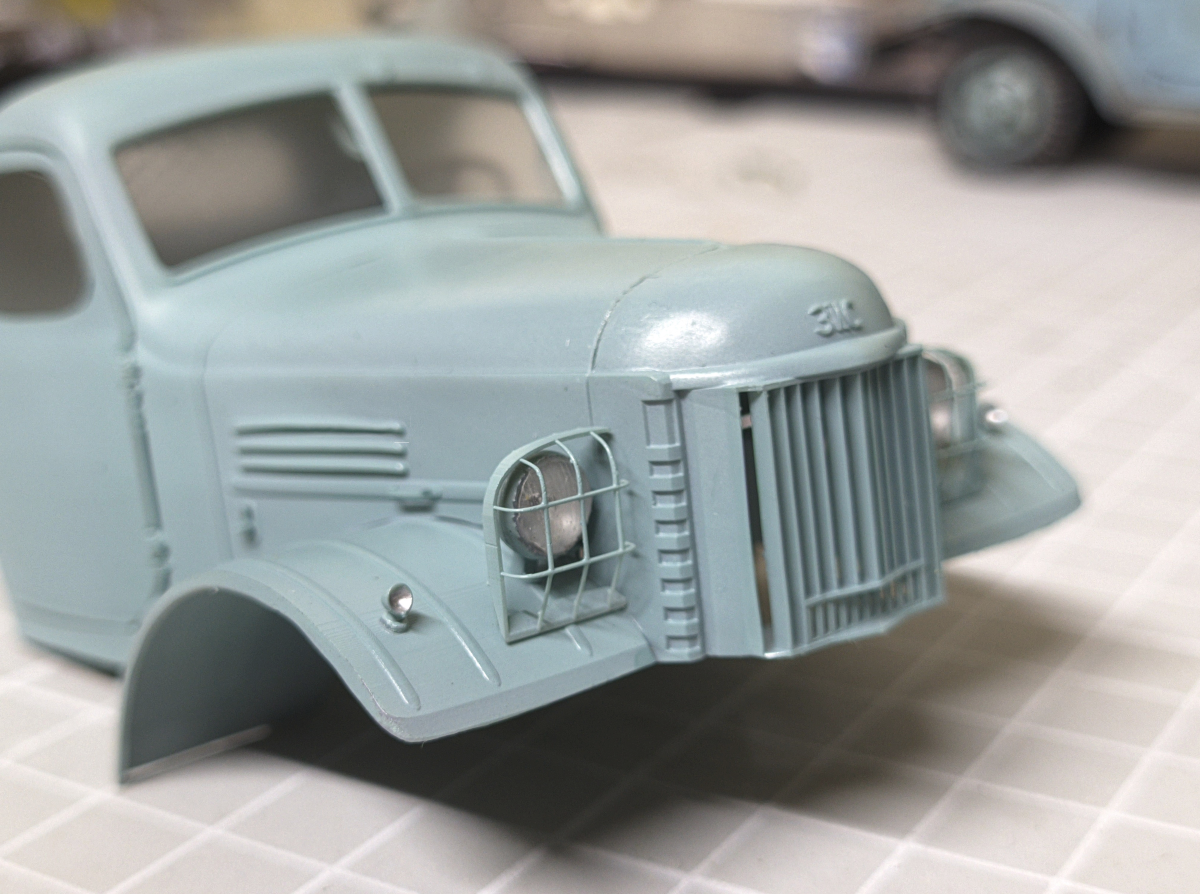

Покрасил кабину, сделал всякие вкусные мелочи вроде решеточек для фар. Толщина прутьев - 0.25мм, пожалуй тоньше печатать уже и нельзя. Точнее, формально можно, но вырезать что-то тоньше 0.25мм из поддержек будет нереально. Ну а согнуть такие решеточки из проволоки и ровненько склеить - это вне моих возможностей.

[samdim]

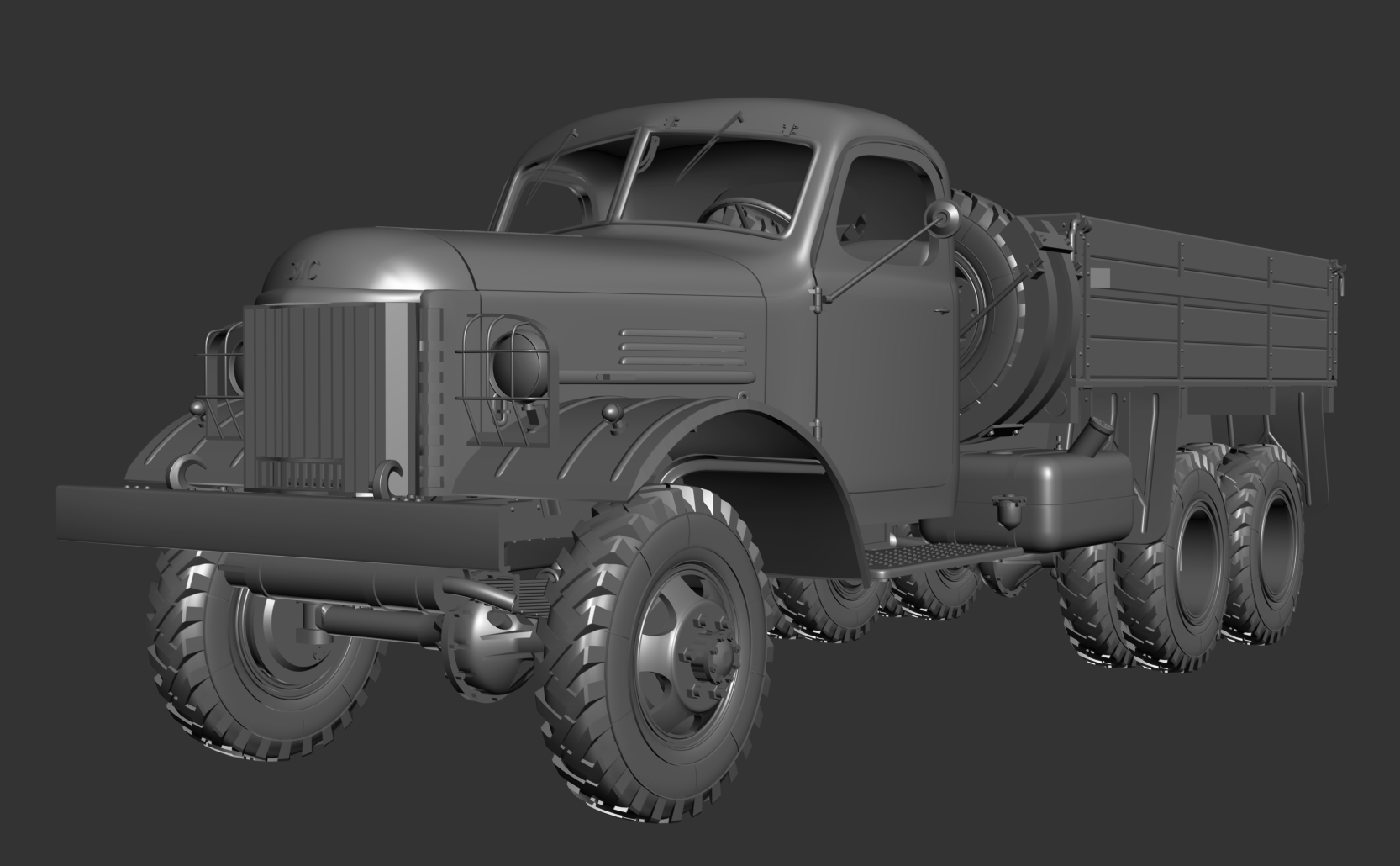

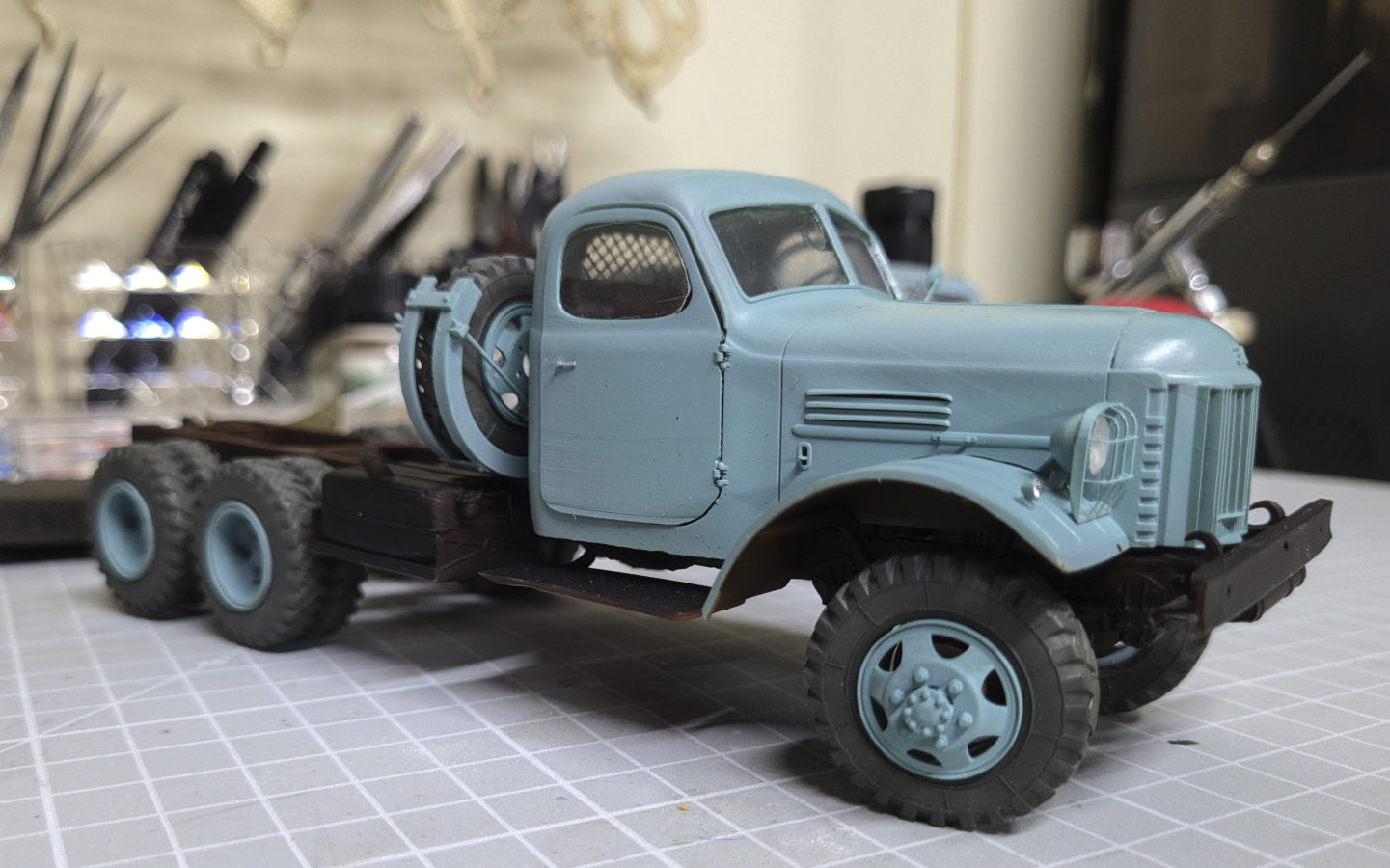

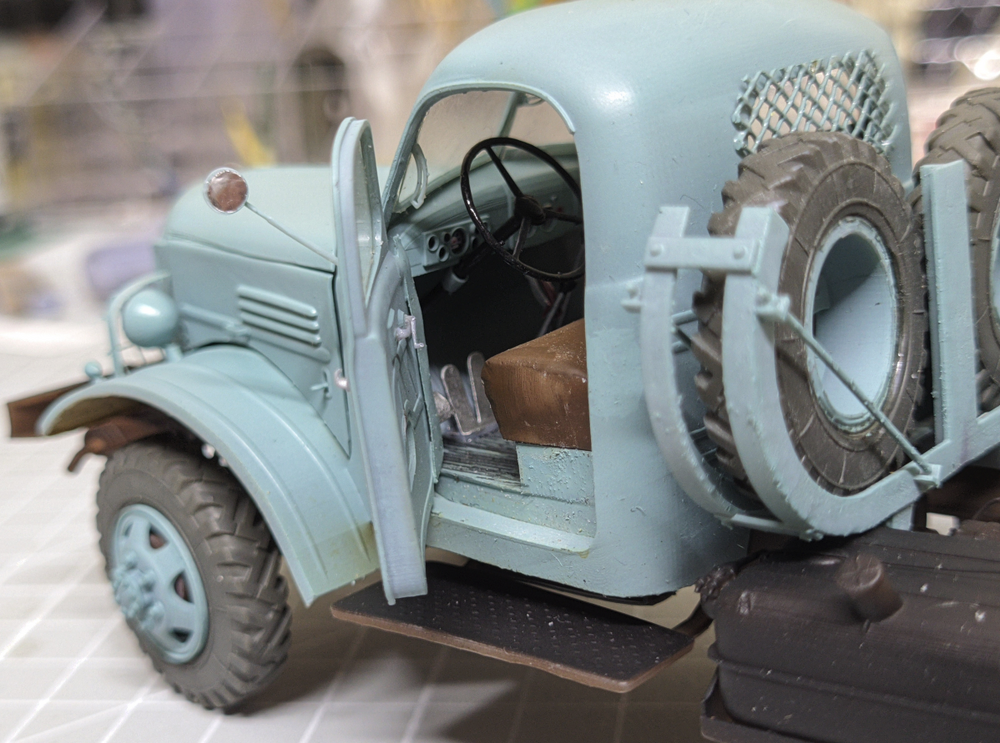

Кабина установлена

пора думать о том, что будет сзади

Все-таки буду делать опять цистерну. На этот раз - для горючего. Можно будет сделать аэродромный заправщик в 1:144 потом

[andrey-58]

14 часов назад, samdim сказал:

Кабина установлена

пора думать о том, что будет сзади

Все-таки буду делать опять цистерну. На этот раз - для горючего. Можно будет сделать аэродромный заправщик в 1:144 потом

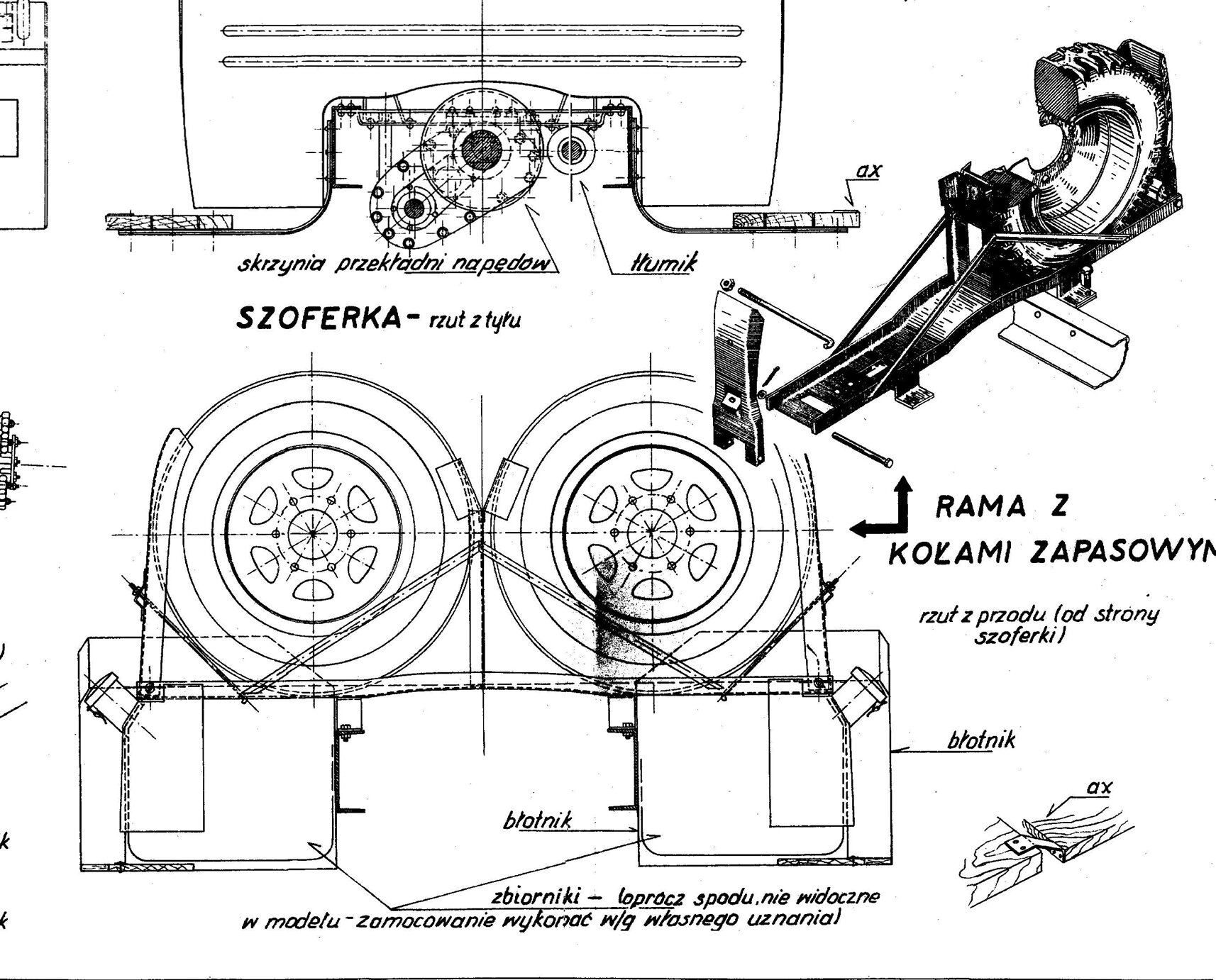

Добрый день! Или фото такая или..... Держатель запаски велик или колесо мало.....  Колесо должно стоять плотно в держателе. Вот фрагмент хорошего альбома по "Катюше" на ЗиС - 151. Держатель другой конструкции, но смысл тот-же. Если надо - весь комплект выложу.

Изменено 2 мая пользователем andrey-58

[andrey-58]

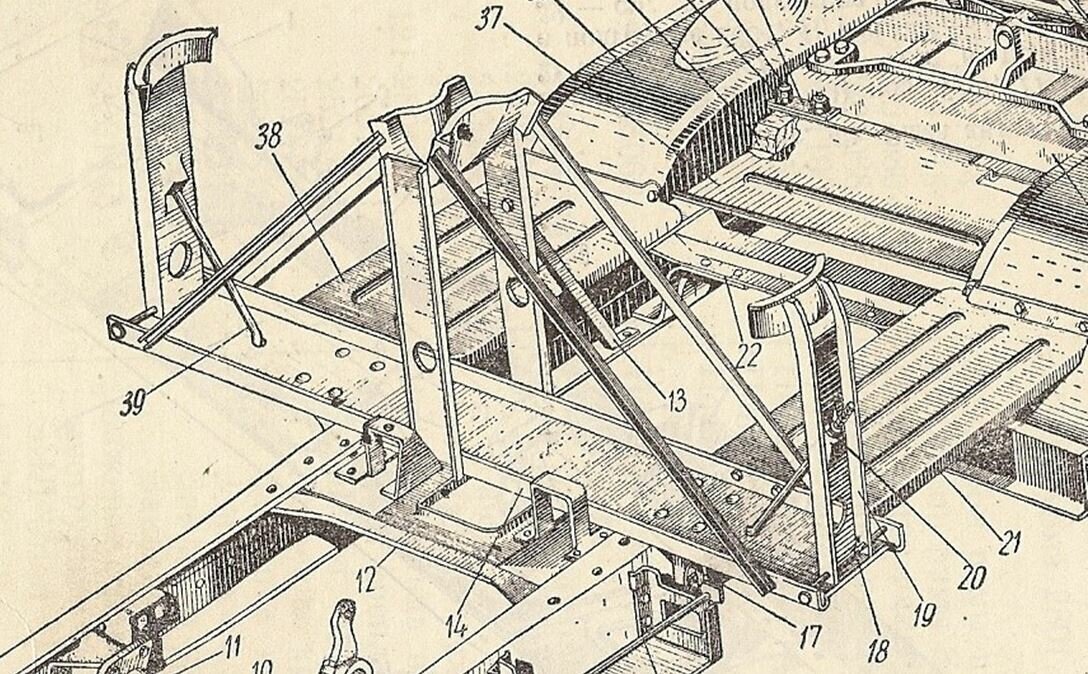

И ещё.... После просмотра фото в сети у меня появились эмоции типа " Меня терзают смутные сомнения...." , а были ли держатели такой конструкции, как сделаны на модели,  на ЗиС - 151? Вот из Тех.Описания.

Изменено 2 мая пользователем andrey-58

[samdim]

Ха-ха ! Я ждал что кто-нибудь это заметит.

Да, эта конструкция не с ЗИС-151, а с одного из его родичей - ЗИЛ ММЗ 585 - самосвала на базе Зил-164. Я сделал её когда собирался делать самосвал, а потом решил использовать на этом ЗИСе так как - круглая кабина, круглая цистерна - между ними гармонично впишется круглая рама для круглых колес. Прекрасно могли поставить её туда в какой-нибудь ремонтной мастерской.

Единственно что - рама под колеса ЗИЛа, которые больше чем у этого ЗИСа, отчего и небольшой люфт. Но колеса не выпадают

Плюс Вам за наблюдательность.

[djmard]

В 29.04.2025 в 11:02, djmard сказал:

У меня принтеры стоят в отдельном закрытом баксе, где поддерживаю постоянную температуру в 30*С (86*F). Смолу предварительно подогреваю. Буду дома - сфотографирую этот enclosure.

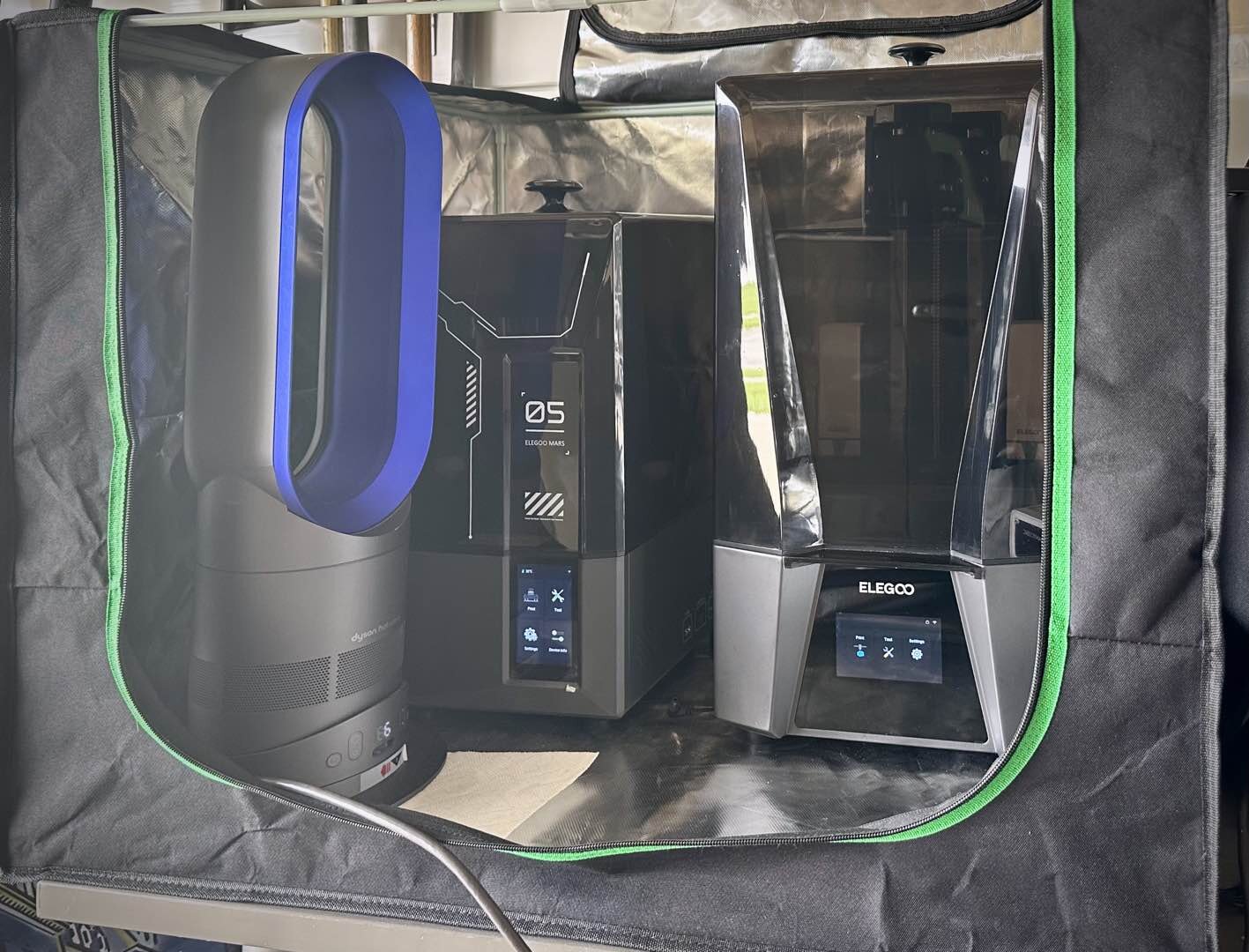

 В баксе уместился и воздушный обогреватель. Зимой в гараже было 2ºС, но старый Dyson поддерживал внутри 30ºС.

[samdim]

Любопытная конструкция. "Старый Дайзон" - он стóит примерно как еще один принтер   А зачем два принтера ?

У меня в подвале (точнее полуподвале, там окна нормальные) есть гостевая комната, там я себе оборудовал мастерскую, там и стоит принтер. Температура обычно около 20, так что для смолы это маловато, но вот последней смолой все прекрасно печатается и она очень жидкая даже при 20°.

[samdim]

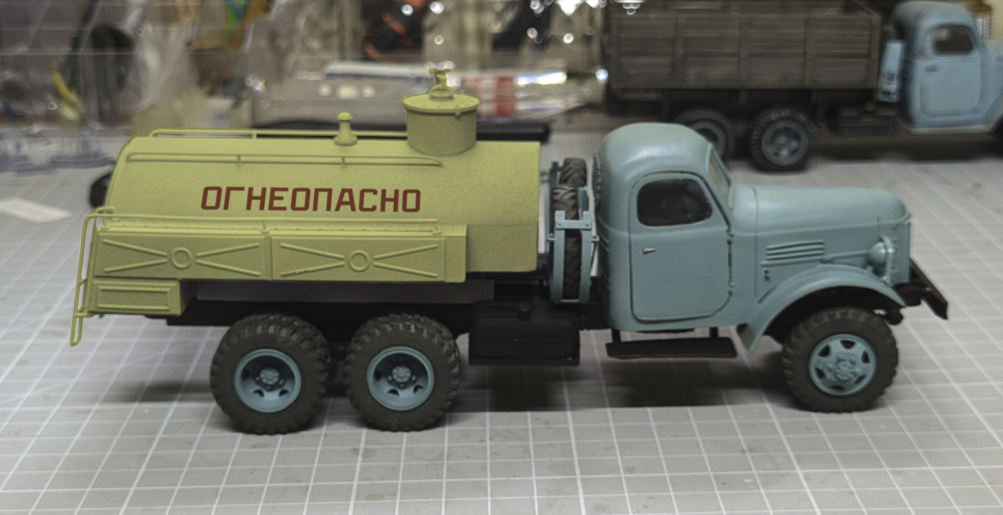

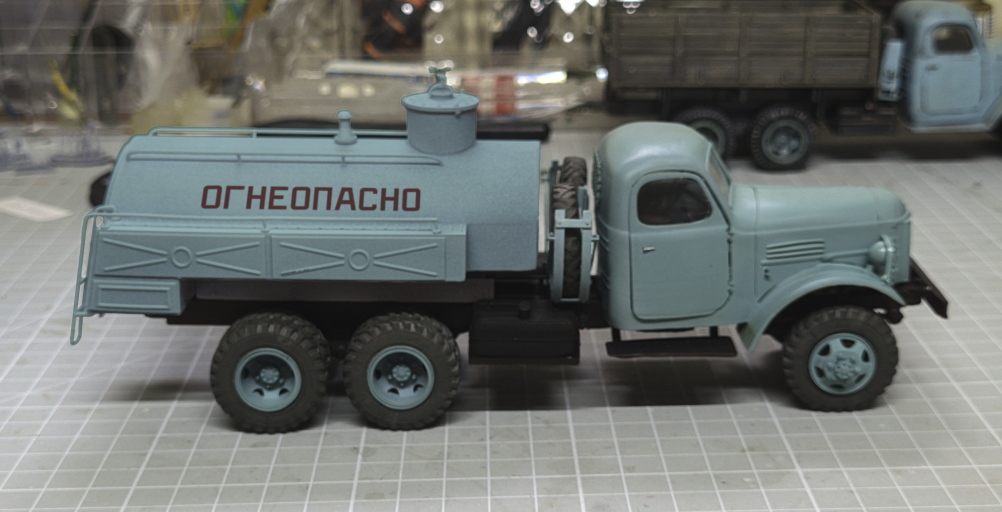

Не могу определиться с цветом для цистерны

Что думает сообщество?

[samdim]

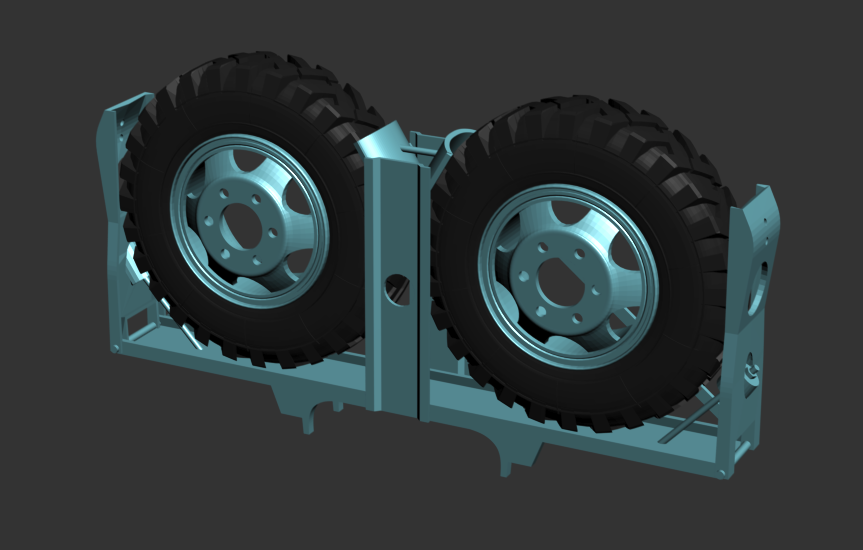

А еще все же надо переделать держатели запасок. Круглая форма мне нравится, но колеса в ней болтаются свободно. Можно просто их уменьшить, но можно и сделать правильно:
