Готово Як-40 А.С.Яковлева

[Wishmaster]

Известный многим прототип, принадлежащий КБ Яковлева, засветился и на выставках во всяких Ле Буржах, с тех пор летает до сих пор летает

Но повод для запила у меня опять экспериментальный - хочу проверить, как натягивается декаль от АВМ на модель от Звезды. Вот эту шкуру и будем натягивать

А все на моем горьком опыте оценят, возможно ли натянуть сову на глобус АВМ на Звезду

Из особенностей модели - три лишних окна: по одному позади аварийных выхода и одно в двери позади кабины. Зато обе пары передних замурованы.

Начало следует...

[Pahan Air]

Так есть же для Звезды отличная декаль. Тоже ранний понравился, недавно получил декаль. Цвета очень классно подобраны.

[Wishmaster]

9 минут назад, Pahan Air сказал:

Так есть же для Звезды отличная декаль. Тоже ранний понравился, недавно получил декаль. Цвета очень классно подобраны.

Это лазерка, ей в переплет фонаря попасть не просто, а если его не красить, то переплета не видно будет

[grig_p]

В 16.06.2023 в 16:26, Wishmaster сказал:

Это лазерка, ей в переплет фонаря попасть не просто, а если его не красить, то переплета не видно будет

Можно не красить, а положить декальную белую полоску предварительно

[Wishmaster]

5 часов назад, grig_p сказал:

Можно не красить, а положить декальную белую полоску предварительно

Но можно все-таки налепить шёлковую декаль и не извращаться. Тем более с моим зрением никакие извращения не помогут

[grig_p]

18 часов назад, Wishmaster сказал:

Но можно все-таки налепить шёлковую декаль и не извращаться. Тем более с моим зрением никакие извращения не помогут

Храните деньги в сберегательной кассе! Если, они, конечно, у вас есть. (с)

Если есть шелковая декаль, то да.

[Wishmaster]

16 часов назад, grig_p сказал:

Если есть шелковая декаль, то да.

В данном случае есть. и ради нее весь запил

[Wishmaster]

Иногда так увлекаешься, что фотографировать забываешь, с другой стороны третий раз показывать одно и то же...

Однако фотка в сборе и уже с масками где надо

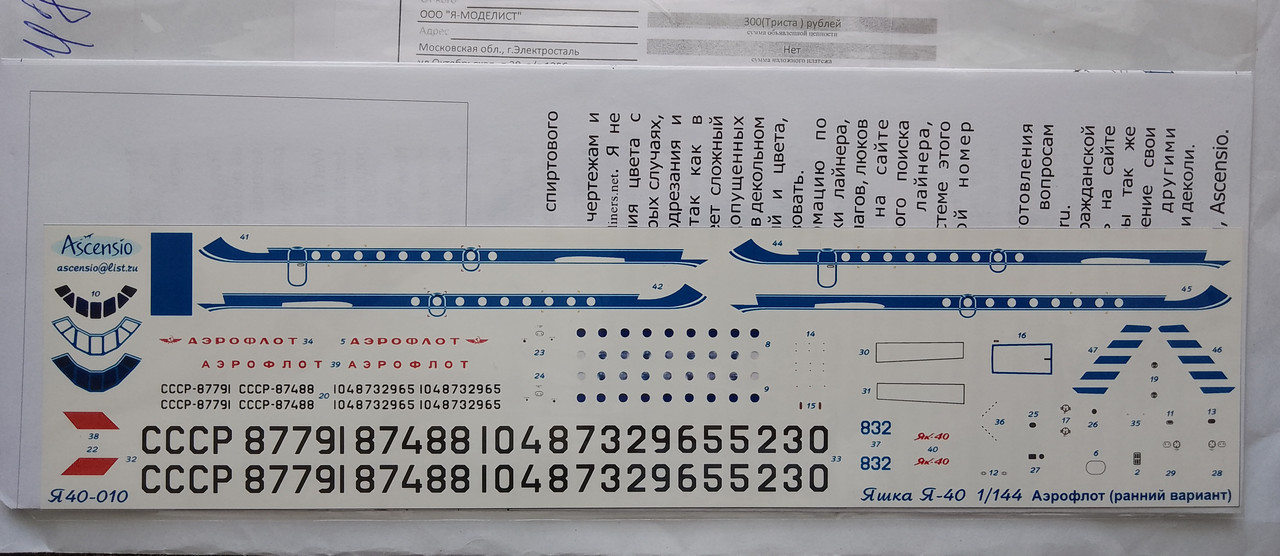

А это декаль, которую предстоит натягивать, однако, бортовой номер под модель предусмотрен, а дырка в двери под окно отсутствует. Придётся заниматься фигурной резьбой

[Pahan Air]

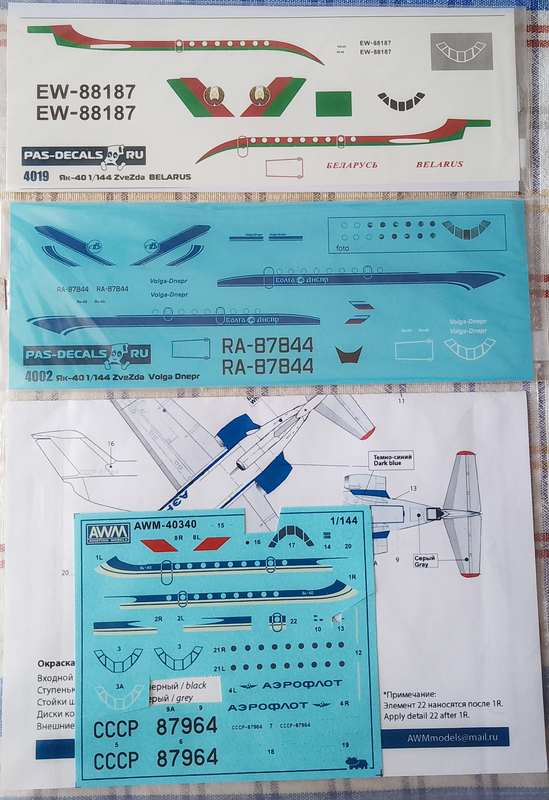

Нашёл от своего набора деку, правда на поздний вариант. Интересно, что в итоге получится, лобовики заметно отличаются как пологостью так и формой окон. Получил пару декалей от Pas. Я так понял, то что напечатано на синей бумаге - шелкография, а на белой - лазерка? Белый переплёт на Беларусь дан отдельно на синей бумаге.



[Wishmaster]

Покрасил, двигатели вроде в цвет декали попали. Теперь начинается самое интересное - натягивание декали.

[Pepelatz]

Я недавно делал Ту-154 в ливрее советского Аэрофлота и тоже как вы не накрасил ничего на переплёт фонаря. И... надо было накрасить каким-то средне-серым цветом, вроде Neutral grey. Потому что:

1. Не факт что декаль перекроет темноту кабины и не будет просвечивать (хотя ваша шёлковая декаль может и перекроет)

2. Если даже переплёт где-то вылезет из-под декали - это будет выглядеть как подобие уплотнителя, набившейся пыли... в общем, натуральнее чем просто стык синевы и стекла.

Впрочем, это всё не точно )

[Wishmaster]

Ну вот, кое-какие итоги:

Больше всего декаль не совпала в районе пилона двигателя, хорошо, что есть второй экземпляр читлайна на меньшее число окошек. Из него можно заплаток нарезать. Рамка лобовика как и у звезды чуть шире, чем окно, а может это у меня ручки такие кривые. Окна не совпадают, но это легко решается разрезанием читлайна на части и переводом его по отдельности. Форма руля направления тоже не очень совпала с декалью.

Перевод остальных деталей от геометрии модели мало зависит, так что с ним проблем возникнуть не должно

Ещё считаю спорным решением сделать рамки дверей и выходов вместе с кусками читлайна, их приходится отрезать так как из под них светится белая подложка и иногда они ложатся, накрывая соседние окна

[Wishmaster]

Ну вот, косяки подправил, моторы прикрутил, можно пачкать и на ноги ставить

[samdim]

Михаил, что-то справа полоса съехала вниз... Наверное чтобы обогнуть выступающий заборник? Это уже не поправить?

[Wishmaster]

Она из 7 кусков собрана, и приварена уже, так что не выправить. А так да... Всякие воздухозаборники бесят, всё время они не в тему лезут, надо было его лепить после читлайна

[Artman]

7 часов назад, Wishmaster сказал:

надо было его лепить после читлайна

Может и нет. На фотке в первом посте же видно, что и на оригинале читлайн "огибает" этот заборник. В этом месте прерывается тонкая верхняя линия.

[Wishmaster]

Ну да, на фотографиях кривой читлайн на правом борту еще кривее, чем живьем. С самых кривых и начнем. В таком ракурсе кривее всего

Так чуть ровнее, но тоже заметно

Но в целом декаль от АВМ вполне подходит к звездовской модели

По самой модели как обычно: фары, АНО и маяки самодельные, остальное - изкоробка

Ну и как обычно: для сравнения с АВМ пара фоток

[Pepelatz]

Иллюминаторы после вклейки вы не заполировываете, чтобы сидели заподлицо с фюзеляжем и не торчали (или не были утопленными)?

[Wishmaster]

Когда торчат - тогда можно шлифануть, а когда чуть утоплены - только наращивать. Однако со звездовским пластиком не всегда шлифануть получается

[Pepelatz]

Вот такими джасовскими надфилями (кольцевидным) растачиваю изнутри посадочное место полоски с иллюминаторами, тогда если они утоплены - полоска сядет глубже и утопленность чуть уйдёт. На ту-134 особенно помог этот инструмент.

Изменено 23 июня, 2023 пользователем Pepelatz

[AVK134]

А я вопрос с люмами решаю просто. Заливаю их все прозрачной смолой и все. Через пару суток, когда просохнет полирую их полировочным бруском для женского маникюра. Никакого гимора,

[Atlant]

Гемор там потом с маскировкой. Не знаю как кому, а меня убивает сама идея о точном распределении мелких масок на одинаковом расстоянии друг от друга да еще и строго по одной линии (а в случае с не-Як-40 - еще и абсолютно параллельно друг другу!). А потом (зная себя) еще и краска под маску затечет..

[djmard]

2 часа назад, Atlant сказал:

…меня убивает сама идея о точном распределении мелких масок на одинаковом расстоянии друг от друга да еще и строго по одной линии…

Но можно облегчить себе задачу если не на половину, то на треть просто в качестве направляющей налепить полоску скотча.
