MD-88 Iberia. Восточный Экспресс 1/144

[samdim]

Каким-то образом все мои последние модели в 1/144 оказались от Восточного Экспресса. И хотя этот производитель не славится сногсшибательным качеством, модель McDonnell Douglas md-83 меня приятно удивила. Как по мне, так это лучшая модель ВЭ из тех, что мне попадались.

На первый взгляд - ничего особенного. Маленькая коробочка (длиной, кстати, меньше длины фюзеляжа) с посредственной картинкой и очень плохой инструкцией.

Детализация неплохая, пластик хороший, а все детали крепятся к литникам так, что мостики примыкают к торцам - детали можно отделять вообще без дальнейшей обработки. Подобные попытки делали и другие производители, но на этой модели это особенно хорошо получилось.

Отсутствие прозрачных иллюминаторов для меня это "no go". Сверлить сто круглоугольных окошек мне не улыбалось, поэтому решил вопрос прозрачной линейкой:

Линейка попалась толстая и ломкая, пришлось долго и мучительно вживлять её в фюзеляж пытаясь сточить её заподлицо с фюзеляжем

Надо сказать, что это одна из моих самых долгостройных моделей, и вот почему. Прозрачная линейка подразумевает наклейку масок иллюминаторов. Ну подумаешь - маски, пошел их искать на просторах Интернета. Обнаружилась проблема - KV Models который снабжает масками весь мир, не делает масок для мд-83 (или 88, они одной длины), а делает для мд-87 у которого окошек гораздо меньше. Более того, куда ни сунешься - эти маски "out of stock". Наконец нашел какой-то магазинчик в Швейцарии где эти маски числились в наличии. Заказал. Дело было в конце февраля. Проходит время... Неделя, другая - никаких новостей. Пишу в магазин, отвечают - а у нас этих масок нет и не будет. А уже всё заплачено. "Высылайте - говорю - другие, чтобы были круглоугольные как у Боингов и чтобы их было не менее сотни". Проходит время... Неделя, другая - наконец мне отвечают что, мол, хорошо, вышлем эквивалентный набор, но у нас сейчас ничего нет, а мы его получим в начале апреля и сразу вышлем. Ну черт с ними, буду ждать начала апреля, а пока продолжу сборку.

Сделал простенькую кабину-суслик. Как и ожидалось - её вообще не видно. Но душу греет сознание того, что она есть. Попытался сделать объемными рамы - снаружи это как раз видно.

Сама кабина хорошо села на место

Примерно с этого момента набор начал мне всё больше и больше нравиться. Кабина вписалась без проблем, центроплан сел как влитый. Верхние половинки крыльев, правда, не доставали до фюзеляжа миллиметра полтора-два, но нас этим не испугаешь - щель была забита тянутыми литниками и зашпаклевана.

Выпилил руль направления, посадил его на объемные шарниры. Оживил первый контур турбин, он в глубине движка смотрелся совсем плоско

Пока что вместо окошек просто скотч, но самолетик принимает знакомую форму

Проделал дырочки для всяких технических отверстий, штуки четыре в общей сложности

Тот факт, что фюзеляж я красить не мог пока не пришли маски, не означет, что я не могу красить крылья. Там сложный рисунок поверхностей из голого металла, кстати обнаружился косяк расшивки на крыле, один шов пришлось двигать вперед.

Знаменитые "брызговики" на шасси Дугласа были сделаны довольно топорно, я решил их переделать для большей изящности (и схожести)

Но деталька настолько мелкая, что без лупы ничего не поймешь

В начале второй недели апреля - наконец-то - пришли маски. Просил "круглоугольные как у Боинга" и даже объяснил, что это для Дугласа, мне прислали овальные от Боинга 777. Ну что же делать? Не ждать же еще пять недель. Буду делать с овальными окошками, в конце концов разница не такая большая. Но пожалуй заказывать у них больше не буду.

С ливреей я определился еще до того как получил модель. Это будет IBERIA, для меня она всегда прежде всего ассоциировалась с серией MD, да и вообще - красивая, жизнерадостная ливрея которой у меня пока нет. Я конечно имею в виду не последний вариант ливреи который, на мой взгляд - никакой.

Подумывал эту ливрею накрасить, но потом передумал. Все же я не Pahan Air чтобы затевать такие сложные операции. Нарисовал себе декали в Фотошопе и распечатал.

Тут как нельзя хорошо подходит поговорка "гладко было на бумаге..." - все размеры прекрасно подходили, я даже распечатывал пробный экземпляр для замера. Но при переводе декали на самолет оказалось, что они скукоживаются! Таких длинных полос я еще не пробовал делать - и выяснилось что после намокания они укоротились где-то на 5-7мм! К счастью, я предусмотрел дополнительный кусочек полосы который пошел на заполнение дыр.

Вот моделька пока без мелочевки и еще чистенькая. Кстати, на корме не сходится декаль - я решил её дорисовать краской. Красную я нашел сразу, и она подошла, а оранжевую (хотя это не совсем оранжевая) пришлось замешивать из как минимум четырех разных цветов. Самое удивительное, что я так идеально попал в цвет, что теперь невозможно даже найти границу между краской и декалью.

Из мелочей были добавлены все антенки (в наборе они слишком толстые), сделаны все гребешки на фюзеляже и движках. Гребешки на движках были вообще от какой-то старой версии ибо совсем не той длины и не в том месте крепились, пришлось замазать пазы для них и сделать новые - с разрезом, так как часть гребешка - на капоте двигателя. Все маячки сделаны из UV смолы в которую я просто подмешал чуток краски. Также сделал все фонари подсветки крыльев, движков, лого... В общей сложности 18 элементов освещения. Единственное чего не стал делать - это дворники на стекла, на фотках они выглядели такими микроскопическими, что в масштабе 1/144 были бы толщиной в волос.

[samdim]

Допечатал также кучу всякой мелкой технички (не особо вдаваясь в копийность), в меру попачкал самолет (в кои-то веки не переборщил) и вот - Готовая Модель !

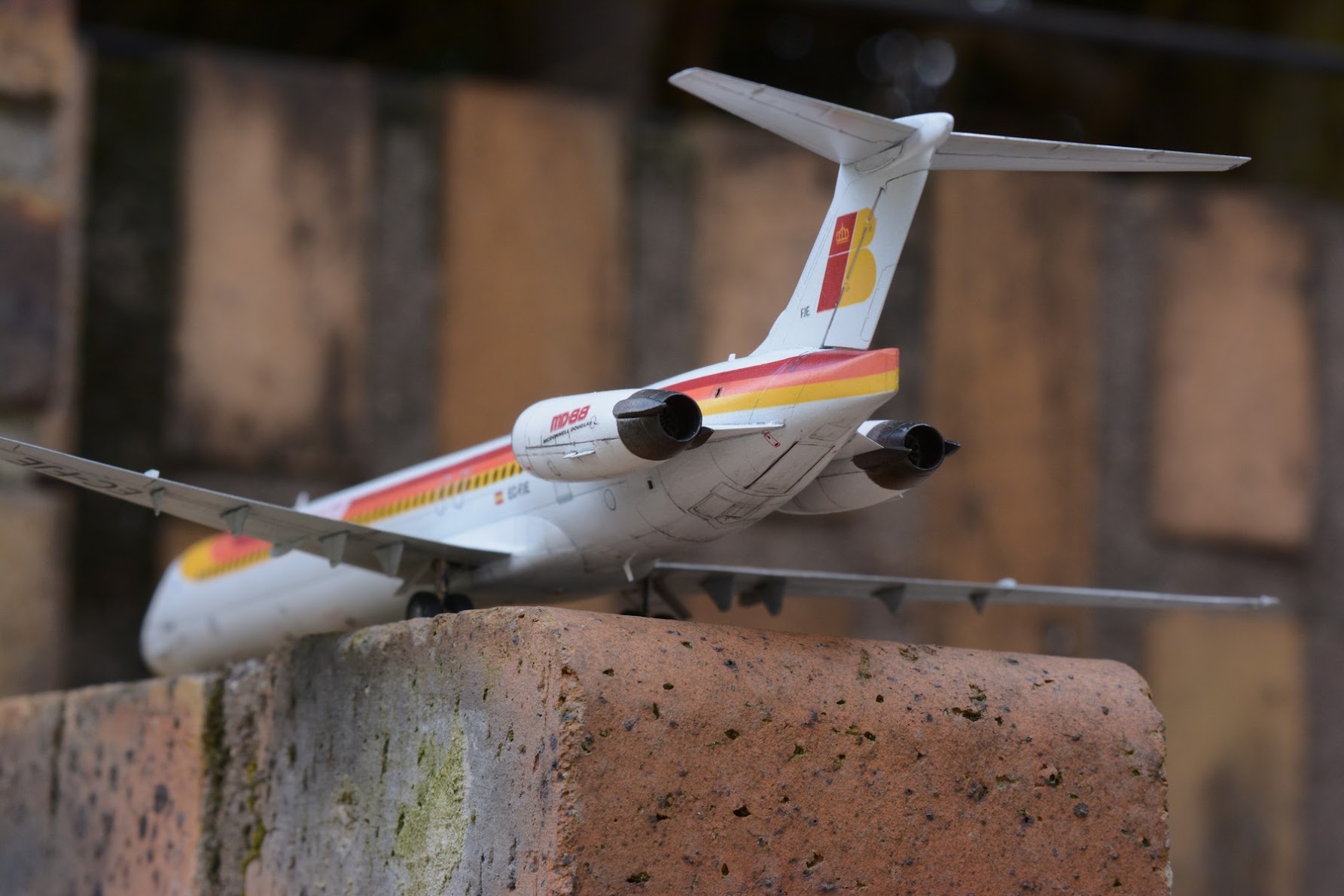

И по традиции - в "естественной среде обитания"

Благодарю за внимание.

[Risa]

Дим

Красивая модель!

а ведь есть кит сдекой ИБЕРИА почему на использовал?

[бак1]

Классно получилось!    Дмитрий а как прорезали деку под люмы?

[AVK134]

Здорово!!! Молодец!!! А последние две фото вобще как настоящий смотрится.

[Artman]

Изумительно!

4 часа назад, бак1 сказал:

Дмитрий а как прорезали деку под люмы?

Присоединяюсь к вопросу

[Wishmaster]

4 часа назад, бак1 сказал:

Классно получилось!    Дмитрий а как прорезали деку под люмы?

А зачем лазерку прорезать? Она и так прозрачная.

А скукожилась она скорее всего из за теплой воды. Лазерку отмачивают обычно в холодной

[бак1]

20 минут назад, Wishmaster сказал:

А зачем лазерку прорезать? Она и так прозрачная.

А скукожилась она скорее всего из за теплой воды. Лазерку отмачивают обычно в холодной

Миша, не за чем! На фото я вижу напечатанный читлайн без прозрачных люмов, на модели маски, снимаем маски и переводим сплошную деку -читлайн  и  опа!!! люмы стали прозрачными, ну и правда незачем...



Вот скажи как вдруг тут образовались прозрачные люмы?

Я бы понял если бы это было нарисовано и не окрашено при печати, но если посмотреть на фото ниже , видно что люмы малость гуляют, а значит они прорезались непосредственно каждый по месту ?!, ну эт медаль тогда и бюст при жизни, яБ не рискнул... хотя после твоего сообщения, стало очень интересно, мож я чет не знаю? и это так просто сделать прозрачной деку в нужном месте...

Изменено 21 апреля, 2023 пользователем бак1

[samdim]

7 hours ago, бак1 said:

Классно получилось!    Дмитрий а как прорезали деку под люмы?

сама постановка вопроса и дальнейший спор означает, что я все сделал правильно

Иллюминаторы прорезаны остриём ножика. В количестве 4 штук. После чего было резонно замечено, что разница с непрорезанными не видна даже в лупу (а угадывается только на просвет, да и то надо знать). Как правильно заметил Михаил, напечатанные деки обладают сильной прозрачностью. Поэтому их можно наносить только на белую основу, иначе они полностью меняют цвет. Здесь как раз основа белая и желтая полоса на фоне темного окошка практически не видна.

2 hours ago, Wishmaster said:

Лазерку отмачивают обычно в холодной

это не лазерка, это напечатано на простом струйном принтере и покрыто лаком Microscale для декалей. Сама декаль получается исключительно тонкой - зависит конечно от слоя лака, там надо найти баланс между не слишком мало (иначе контуры потекут) и не слишком много (декаль будет толстой). Но вот обратная сторона медали - декаль легко тянется.

2 hours ago, бак1 said:

если посмотреть на фото ниже , видно что люмы малость гуляют

блин, вот же профессиональный глаз - Вы нашли единственное место где они так сильно разгулялись. А я ведь старался...

[samdim]

7 hours ago, Risa said:

а ведь есть кит сдекой ИБЕРИА почему на использовал?

Во-первых я не выбирал, мне этот кит подарили. (это уже достаточное объяснение).

Но есть еще: декали Иберии мне не подошли бы именно из-за иллюминаторов. Там они белые на желтой полосе, плюс черные отдельно. Не очень понимаю логики в этом, все равно белый фон там не прозрачный.

Ну и еще кит с Иберией это md-87, он короче, а я хотел длиннее.

[Intel_Rus]

Очередное море работы проделано очень не зря! Отличный самолет вышел.
