Механизация крыла Ил-86.

[бак1]

Парни, делаю 86 в распушенном состоянии, в посадочной конфигурации. Поиск фото на различных ресурсах хоть и дает представление, но может у кого есть отснятые места закрылков -предкрылков в выпущеном положении долее детально? Буду очень признателен. Сравнение крыла живой машины с чертежами из М-Хобби Дмитрия наводит на мысль что не все так хорошо. Поэтому, для более детального анализа ,интересует отснятое сверху-снизу крыло.

Заранее всем спасибо

[Sergeik]








[MccM]

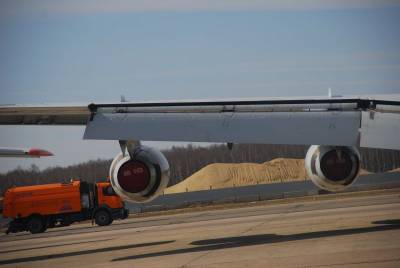

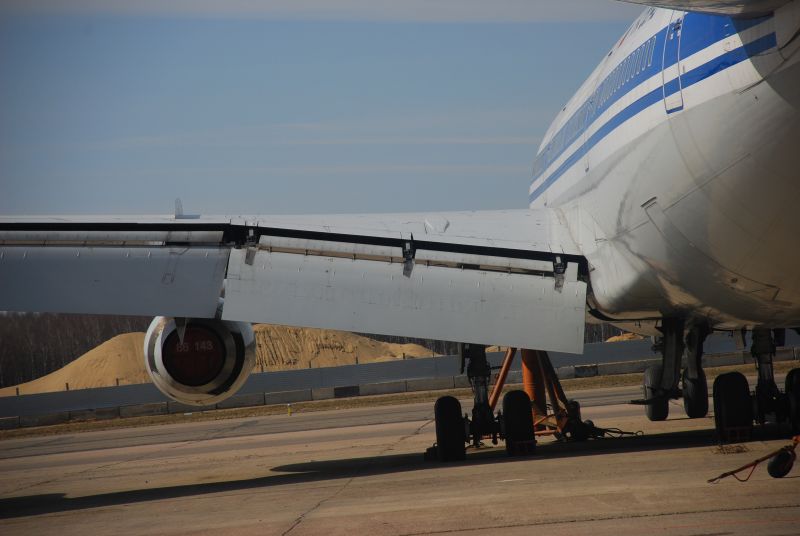

Есть такие:

Здесь уменьшены, в большем разрешении могу выслать на почту






[Triela]

Quote (бак1)

Сравнение крыла живой машины с чертежами из М-Хобби Дмитрия наводит на мысль что не все так хорошо.

Чертежи разрабатывались на основе теоретического чертежа продувочной модели, РТЭ и фото живых машин 86003, 86004 и 86018, и соответствуют Ил-86 первой серии. Поздние серии самолета имеют отличия.

[egennadi]

Quote (Triela)

Поздние серии самолета имеют отличия.

Ранние вроде были с 3-х щелевыми закрылками ?, а потом 2-х щелевые пошли...

[бак1]

Выходит у первых серий гребни менше? Не могу понять почему на расшивке модели гребни не до спойлеров...

[Triela]

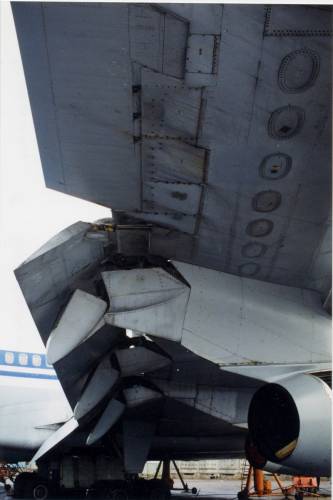

Фото верхней части крыла пока не нашел, но вот кое-какие кадры с механизацией. Снимал во Внуково, 85018, 86007 и 86004





[бак1]

Спасибо всем! Со многими вопросами разобрался, белым пятном остается верхняя часть крыла....

[ARIA]

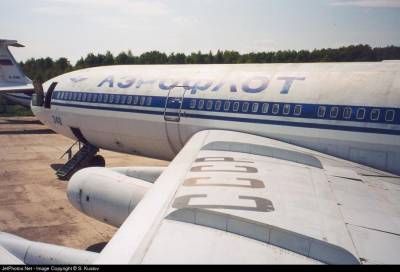

86003 (ответ на вопрос про "гребни")

RA-86140

"гребень" практически доходит до спойлеров но все равно остается небольшое расстояние.



[hitman231989]

вот еще полезное может будет фото

http://russianplanes.net/images/to38000/037286.jpg

http://russianplanes.net/images/to38000/037285.jpg

[hitman231989]

http://russianplanes.net/images/to37000/036277.jpg

[kochegar1958]

Приветствую ВСЕХ .. А где бы увидеть конечный результат готовой модели с полной механизацией крыла ??

[бак1]

Моя пока в долгострое, времени совсем нет....

[kochegar1958]

А я вот замутил стройку с механизацией , но хотелось у других посмотреть. Пока в инете ничего подобного не нашёл.

[kazanez]

А я вот замутил стройку с механизацией , но хотелось у других посмотреть. Пока в инете ничего подобного не нашёл.



Вы гляньте в Галерею. Там есть кое что с механизацией.
