Як-40 ранних серий. 3D моделирование, печать. Масштаб 1/72, 1/48.

[PapSLA]

Приветствую! Давненько слежу за форумом, но только сейчас решил поделиться своим проектом. Технологии не стоят на месте, поэтому помимо прямых рук и точного глазомера современному моделисту не помешает освоить CAD среду моделирования и 3d печать. Примерно полтора года назад и я решил сделать первый шаг на этом сложном и увлекательном пути. В качестве первой "экзаменационной" модели начертил и собрал двигатель ДК-30 3 серии (Ту-134 А-3) - видео

НО на остальную модель не хватило достойного материала, запутался в обводах носовой части и был выбран другой курс - поиск достойных чертежей и фото материалов, как основа выбора строящегося прототипа.

А тут как раз по работе удалось на пару дней взять 3d сканер, с коим я и проследовал в Ульяновский музей ГА для снятия скана с носа... Як-40, который давно не давал мне покоя после сборки модели от восточного экспресса. На форуме попалась замечательная тема рукопашной стройки Яка в 43 масштабе с обилием фотографий и был вынесен вердикт:

- Создать 3d модель для печати, которая будет удовлетворять мои хотелки в правильном отображении геометрии этого красавца.

На сей день произведены работы над:

- носовой частью фюзеляжа с остеклением, выполнено частично заполнение кабины.

- выполнены общие обводы средней и хвостовой части фюзеляжа.

- выполнены обводы хвостового оперения с РН и РВ, стабилизатор предусмотрен с возможностью перекладки на необходимый угол.

- произведена тестовая печать пока в 72 масштабе хвостовой части для определения масштабности зазоров и глубины проработки мелких элементов.

В процессе:

- Работы над двигателями и рампой(будет открываться).

Буду рад услышать ваше мнение и комментарии.

С уважением, Владимир.

[Atlant]

Владимир, добро пожаловать! Буду внимательно следить за темой. Думаю я не один такой буду. Удачи в задуманном.

[Artman]

Очень здорово все выглядит. Движок - бомба. С большим интересом буду смотреть за проектом. Взять формы с реальной машины - это очень крутая возможность.
Самого уже не раз подмывало закинуть все свои "рукопашные" намерения, да просто замоделить всё в 3Д. Сдерживало то, что для деталей крупных узлов печать смолой малопригодна, а другого принтера под рукой нет. Но уже вижу, что появились доступные и практически домашние принтеры с экструзионной печатью. Да еще есть, оказывается, возможность печати полистиролом. И, честно говоря, последние пару месяцев несколько задумался об этом. Можно же крупные части планера печатать  наплавлением (АБС или ПС пластиком), а деталировку - смолой.
На видео принтер мелькнул вроде знакомый - тоже "Фрозен соник"? 4к или уже 8?

[PapSLA]

Лёня, спасибо за интерес к теме, рад видеть!

Алексей, рад видеть автора грандиозного запила в 43 масштабе! Да, в единичном экземпляре "для себя", можно и осилить на Phrozen Sonic mini 4K(это как раз он на видео), но если еще и для друзей, то понадобится аппарат посерьезнеё. Порой приходится хорошо подумать на членением элементов, особенно встык - ведь поддержки искажают геометрию, а при печати к столу получается хороший плоскач, но необходимо подбирать параметры засветки первых слоёв, чтобы слоновьей ноги не было.

[бак1]

Мда...бросаю я это все дело и теперь буду собирать паравозики от Модимио...

[Spatz]

Фантастика какая-то!  Шок контент подъехал, для взрослых!
Пора увольняться с моделизма.

на Авито продаётся очень качественная 3д модель ту 134.
цена вопроса 80 тыс. Может скинемся?)

Изменено 13 декабря, 2022 пользователем Spatz

[Spatz]

А как планируете остекление делать, способ его установки и крепления на модели?



[Artman]

3 часа назад, Spatz сказал:

на Авито продаётся очень качественная 3д модель ту 134.
цена вопроса 80 тыс. Может скинемся?)

Григорий, а можно ссылку? Не нашел там ничего. Да и Авито вроде не сильно подходит под продажу 3Д моделей - для них другие площадки

А за 80 тыс. я его. наверное, сам нарисую Еще и сразу - пригодный для печати. А то знаю я теперь, как из готовых моделек что-то печатать.

Изменено 14 декабря, 2022 пользователем Artman

[Spatz]

https://www.avito.ru/novosibirsk/kollektsionirovanie/model_samoleta_tu-134-ab_2536926037?utm_campaign=native&utm_medium=item_page_ios&utm_source=soc_sharing

[бак1]

Эх, где бы мне рисовальщика-моделиста найти что бы клопа доделать так как я его вижу...

[Artman]

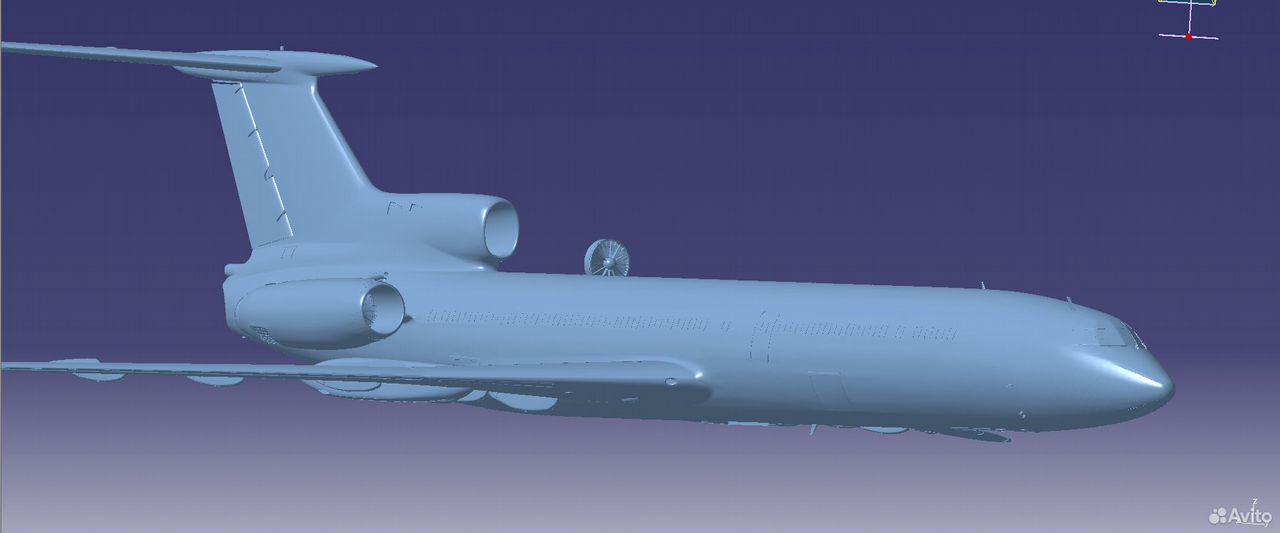

Да посмотрел.  Впечатляет. Как 3Д модель я это уже видел на каком-то из "тематических" сайтов. А на Авито автор не 3Д модель продает, а похоже - распечатки, других вариантов то нет. 80 т.р. это цена за 1/100. В 1/43 будет  - 200 т.р.

У него еще и другие есть, включая Ту-154. По тем же ценам. Что странно, т.к. материала то в разы больше. Но вообще - выглядит очень хорошо.

[Spatz]

Автор модели сам летает на 134. Промерял ее всю вдоль и поперёк. У него самая точная модель ту 134, як40,

[Spatz]

Алексей, это адекватная цена.  Если найти 80 человек то всего по 1 тысячи скинуться. Но конечно ещё печать будет стоить.

[AlexB]

3 часа назад, Spatz сказал:

Алексей, это адекватная цена.  Если найти 80 человек то всего по 1 тысячи скинуться. Но конечно ещё печать будет стоить.

Григорий судя по объявлению он продает уже распечатанную модель, а не 3D модель.

[Spatz]

Поинтересуйтесь у хозяина 3д модели, все вопросы отпадут.

[Artman]

1 час назад, Spatz сказал:

Поинтересуйтесь у хозяина 3д модели, все вопросы отпадут.

Григорий, далее ответил здесь

[PapSLA]

Коллеги, доброго времени суток. Небольшое обновление. В нивелировке обводов носовой части фюзеляжа, центроплана и крыла , хвостовой части - решил подвести предварительный итог - нормально. Уже глаз замылился гонять миллиметры. Получилось похоже на самолёт. Начинал прорабатывать трап и помещение предбанника - но понял, что рано. Правки геометрии центроплана и зализов привели к правкам ХЧФ и вся внутрянка уехала - поделом мне)

При тестовой печати хвостовой части (1/72) возникли вопросы с членением модели, также столкнулся с искажением геометрии при усадке: например киль, отпечатанный монолитом утягивает форму шпангоута фюзеляжа. Придётся увеличивать толщину стенок фюзеляжа, соответственно и пересматривать идею с монтажом салона. Но думается, что всё решаемо - и салону в 1/48 ,по крайней мере - быть.  РН и РВ скорее всего будут печататься вместе с плоскостями, дабы избежать ненужных искажений. Ну а также применение поддержек - они уродуют любую поверхность, что черновую что чистовую. В общем всё как обычно. Пару литров смолы и консенсус будет достигнут))

P.S. Перекладка стаба работает, хорошо оживляет модель...



[PapSLA]

В 14.12.2022 в 01:35, бак1 сказал:

Мда...бросаю я это все дело и теперь буду собирать паравозики от Модимио...

Андрей, рад видеть вас на этой ветке. На самом деле, глобально думаю вряд ли что изменится. Создание модели лайнера - это скорее идея фикс, очень уж трудоёмко. Так что будем радовать отечественных (и не только) производителей кит-ов и колесики с турбинами печатать))



В 14.12.2022 в 05:40, Spatz сказал:

А как планируете остекление делать, способ его установки и крепления на модели?



Григорий, рад, что отметились. Пока думаю, но скорее всего по прочностным соображениям будет печать из прозрачной смолы с классическим монтажом крыша+остекление одной деталью. Иллюминаторы еще не понял как, тест печать покажет...

Изменено 17 декабря, 2022 пользователем PapSLA

[PapSLA]

Рубрика: не прошло и 2х месяцев.

Работы над АИ-25 закончены. Удлинённая мотогондола старого образца. Постарался всё учесть, чтобы смотрелось правильно под максимально возможными ракурсами, надеюсь больше не полезу в таймлайн(который так часто приходилось заново переделывать за это время). Деталировка и членение вышли довольно удачными, помог опыт ДК-30. Сопло собирается из 2х деталей, КНД из 4-х. Мотогондола состоит из двух деталей, членение по технологическому стыку реального образца. Расшивка на правом и левом кое где отличается.



[Intel_Rus]

Какова красота!

[Artman]

Бесподобно! Обстоятельный подход. Молодец!

Что за смола? И какие настройки печати, если не секрет? Качество понравилось.

[Alex_airborn]

Выглядит мегакруто!

[PapSLA]

Коллеги, спасибо за отзывы, мотивирует!

10 часов назад, Artman сказал:

Бесподобно! Обстоятельный подход. Молодец!

Что за смола? И какие настройки печати, если не секрет? Качество понравилось.

По смоле вот такое использовал. Данная смола конечно интересная в плане смываемости водой, но остатки все равно удалял в изопропиловом спирте и ванночку им же очищал, а воду использовал проточную, чтобы большие остатки смолы смыть. Смола не лучше, чем Aqua Grey 4k(ей печатал ДК-30), а в плане цвета темно-серая аква грей даже удобнее.

[Artman]

Спасибо!

1 час назад, PapSLA сказал:

Данная смола конечно интересная

Владимир, прошу прощения за назойливость - а какая именно "данная смола"? Кто производитель, если заказывать, например? А то этих "water washable resin" полно разных. Aqua Gray 4K - это Phrozen?



[PapSLA]

1 час назад, Artman сказал:

Спасибо!

Владимир, прошу прощения за назойливость - а какая именно "данная смола"? Кто производитель, если заказывать, например? А то этих "water washable resin" полно разных. Aqua Gray 4K - это Phrozen?



Прошу прощения, не указал. Производитель Phrozen, смола Water Washable Model Gray; Phrozen Aqua Grаy 4k.
