Туполев Ту-114 Аэрофлот RA-76490

[Victorlas]

Quote (Kengooroo)

Что именно интересует?

По какой цене они уходят?

[Sergeik]

Quote

Quote (Vladimir1:100)

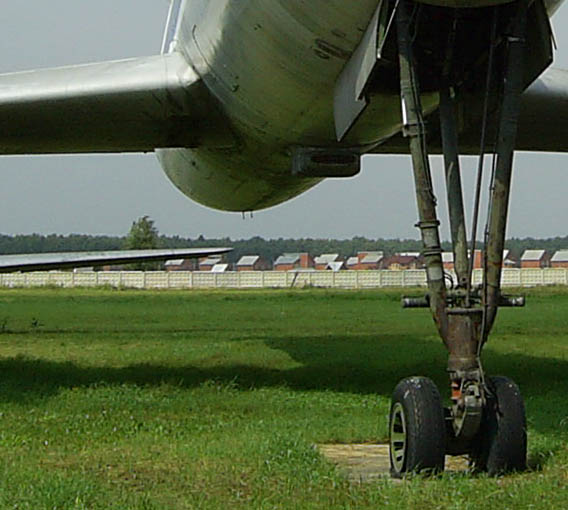

А торчащий вниз центроплан, как у Як-40, не смущает?

Действительно, сильно вниз......

это где видно ? дайте мне обратить внимание.

[amper]

Найдите ОДНО отличие ))))




[Evalses]

ууу... как всё запущенно © а что делать-то???

как центроплан поднимать???Тут проблема серъёзная на мой взгляд

Думаю,легче смириться и никому о данном косяке не рассказывать

[Sergeik]

я думаю,это тот случай,когда нужно просто сделать похоже.Ни о какой копийности в данном случае нет речи?

[amper]

Я всем расскажу! просто уже устал с этими дровами мучиться...

[Sergeik]

время пол-четвёртого ночи.Вернее,утра уже...

нашёл интересную ссылку:

http://community.livejournal.com/ru_aviation/1201680.html

[Sergeik]

Ребята...я вот тут попытался прикинуть,что же за крылья такие и чертежи. А,может,руки ( рисовать не шибко силён)...

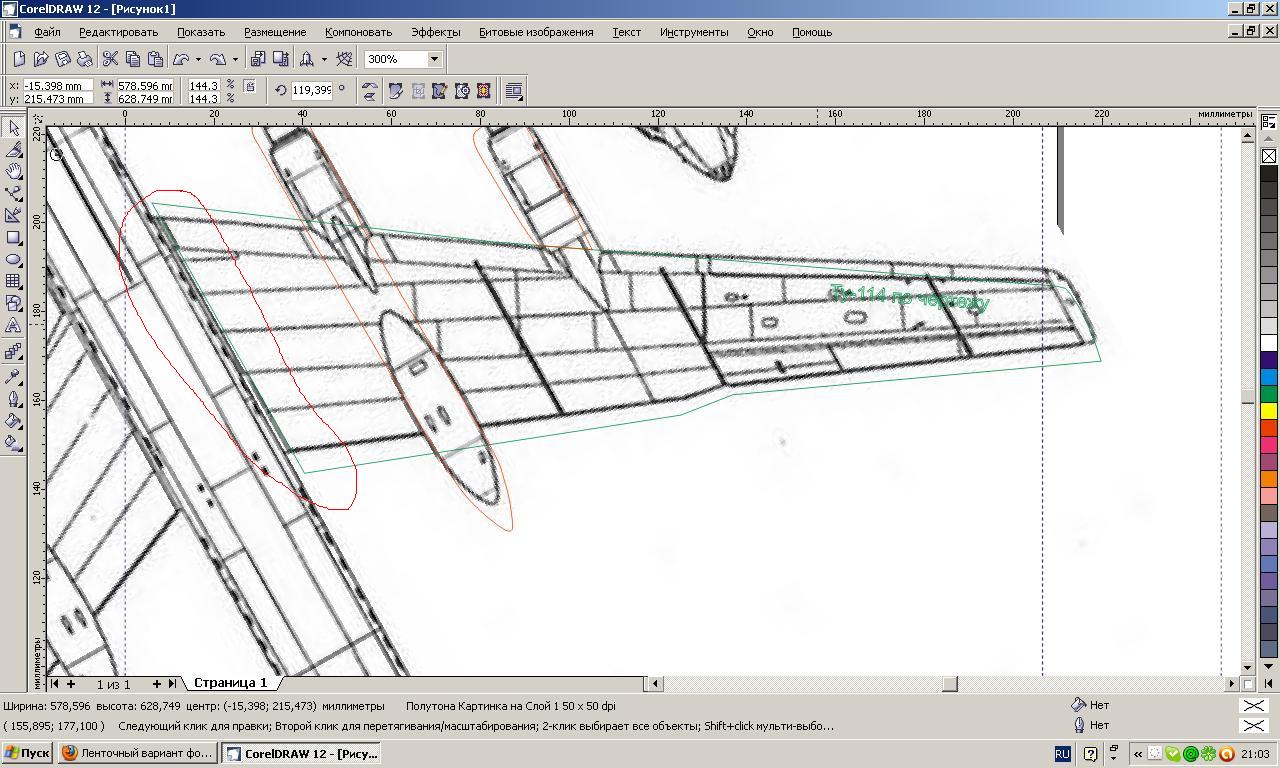

Предлагаю оценить чертежи( какие именно - не знаю,но теперь о точности обоих говорить сложно),которые я обрисовал и пытался их сравнить.

вроде всё ясно. Нарисовал и всё.

Ещё более понятно.

Тот же силуэт,но на другом чертеже. Обратите внимание,что при всей параллельности линий фюзеля и моторов,сдвиг пошёл везде...

...

Остаётся распечатать и на бумаге к ним приложить пластик Ревелл Ту-95 Д и Велш Ту-114.





[Sergeik]

в голову пришла ещё мысль. Коль так скоро обсуждаем Ту-114( благо есть ребята с "другими масштабами"),можно кого-то попросить выслать силуэт крыла в масштабе 1:100 ?

[MaximF]

Quote (Sergeik)

в голову пришла ещё мысль. Коль так скоро обсуждаем Ту-114( благо есть ребята с "другими масштабами"),можно кого-то попросить выслать силуэт крыла в масштабе 1:100 ?

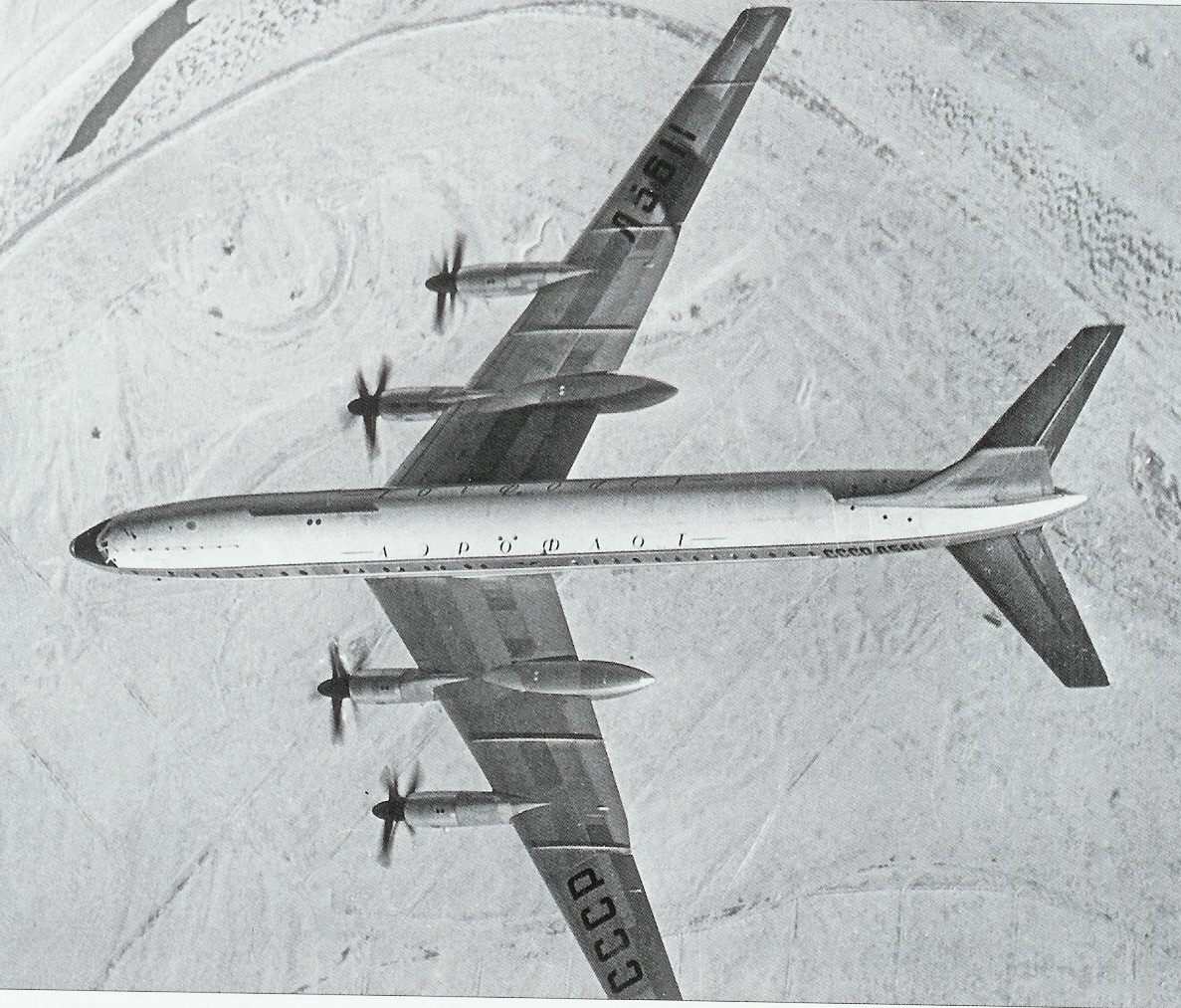

а нахрена? Лучше уж сравнивать с реальным аппаратом:


[amper]

Quote (Sergeik)

Тот же силуэт,но на другом чертеже. Обратите внимание,что при всей параллельности линий фюзеля и моторов,сдвиг пошёл везде...

Вот и я об этом... Welsh и Трумп совсем разные, по всем всем пораметрам...

[Sergeik]

имею в наличии четыре чертежа( Ту-95,ту-126,ту-114 два вида). На неделе возьмусь обрисовывать. Интересно самому.

[Risa]

Quote (MaximF)

а нахрена? Лучше уж сравнивать с реальным аппаратом:

Максим,

Спасибо за фото! Необычный ракурс. Интересно выглядят отенки цветов на крыльях. Почему БН нарисовали не симитрично СССР? ;-)

Вероятно очень много искажений:

1. Уголы сьемки далеки от перпендикуляра

2. Картинка очень мала чтобы хорошо и точно обрисовать контуры.

3. Искажения обьектива могут быть очень сильными от центра к переферии.

Не с проэкцией лучше не сравнивать.

[Risa]

Quote (Sergeik)

Интересно самому.

Чртежей реальных не найти наверное. Только замеры аппарата помогут осветить белые пятна...

[Sergeik]

верно. Фоткали,скорее всего,с такой высоты полтинниками,стандартным репортёрским объективом. Наименьшие искажения у телевиков ( или портретников ),но тут совсем другое расстояние должно быть до самолёта.

На Авсиме ребята сделали Ту-114 для симулятора.Интересно,по каким чертежам?

[Sergeik]

Велшевское крыло положено на обведённое ручкой крыло Ту-95 Ревелл.

В общем,такое дело: если приложить крылья к фюзеляжу,то видим разный угол стреловидности -((((( . Я так думаю,что это самое неприятное...

Ясень пень,деталировка движков и всего ,что с этим связано высокая именно у Ревелла,а не дровяного Вэлша. Взять Ревелл за основу и "забить" на этот угол ? Внутренний голос подсказывает,что можно срезать "выпуклости",то есть "зализы" и мотогондолы,тупо вклеить корень "как надо" и отрезанные "зализы" с мотогондолами приклеить уже по другой оси( ведь относительно оси Ревелльское крыло будет уже выглядеть под другим углом).

Пойду выпью йаду.


[Sergeik]

Ребята,в 72 и 100 масштабе производители точно сделали свои модели ? Какими чертежами пользовались,интересно. Вы довольны ?

[amper]

Cергей, про пластикарт зачем спросил???

[Sergeik]

ну,интересно -)
