A320neo s7 с освещением

[Gleb]

1 минуту назад, Wishmaster сказал:

Тут несколько випов про модели с электричеством

Спасибо большое

[Atlant]

34 минуты назад, Gleb сказал:

А вы можете посоветовать, что можно почитать ? Изолировать швы  надо для того, чтобы свет через них не прошёл ?

Ой.. раньше посоветовал-бы сходить в библиотеку и взять книжку "Транзистор - это очень просто". Сейчас.... В интернете искать надо - в нем все есть (даже наш форум!  )

Вот попробуйте вот это: http://electrik.info/ebooks/162-yelektro-i-radiotexnika-dlya-vsex-stejnberg-u-f.html

(Это первое, что попалось, не факт что хорошее). Может кто-то другой посоветует что-то получше.

Да, швы изолировать именно для того что-бы через них не проходил свет - это самое тонкое место конструкции получается.

[Gleb]

2 минуты назад, Atlant сказал:

Ой.. раньше посоветовал-бы сходить в библиотеку и взять книжку "Транзистор - это очень просто". Сейчас.... В интернете искать надо - в нем все есть (даже наш форум!  )

Вот попробуйте вот это: http://electrik.info/ebooks/162-yelektro-i-radiotexnika-dlya-vsex-stejnberg-u-f.html

(Это первое, что попалось, не факт что хорошее). Может кто-то другой посоветует что-то получше.

Да, швы изолировать именно для того что-бы через них не проходил свет - это самое тонкое место конструкции получается.

Благодарю )

[Gleb]

32 минуты назад, Wishmaster сказал:

Тут несколько випов про модели с электричеством

А не о вас ли снимали репортаж ?)

Посмотрел ваш профиль, думаю: что то знакомое я видел, где то )

[Wishmaster]

О нас, и не только на этом канале

[Gleb]

3 минуты назад, Wishmaster сказал:

О нас, и не только на этом канале

Это очень хорошо ))

[Gleb]

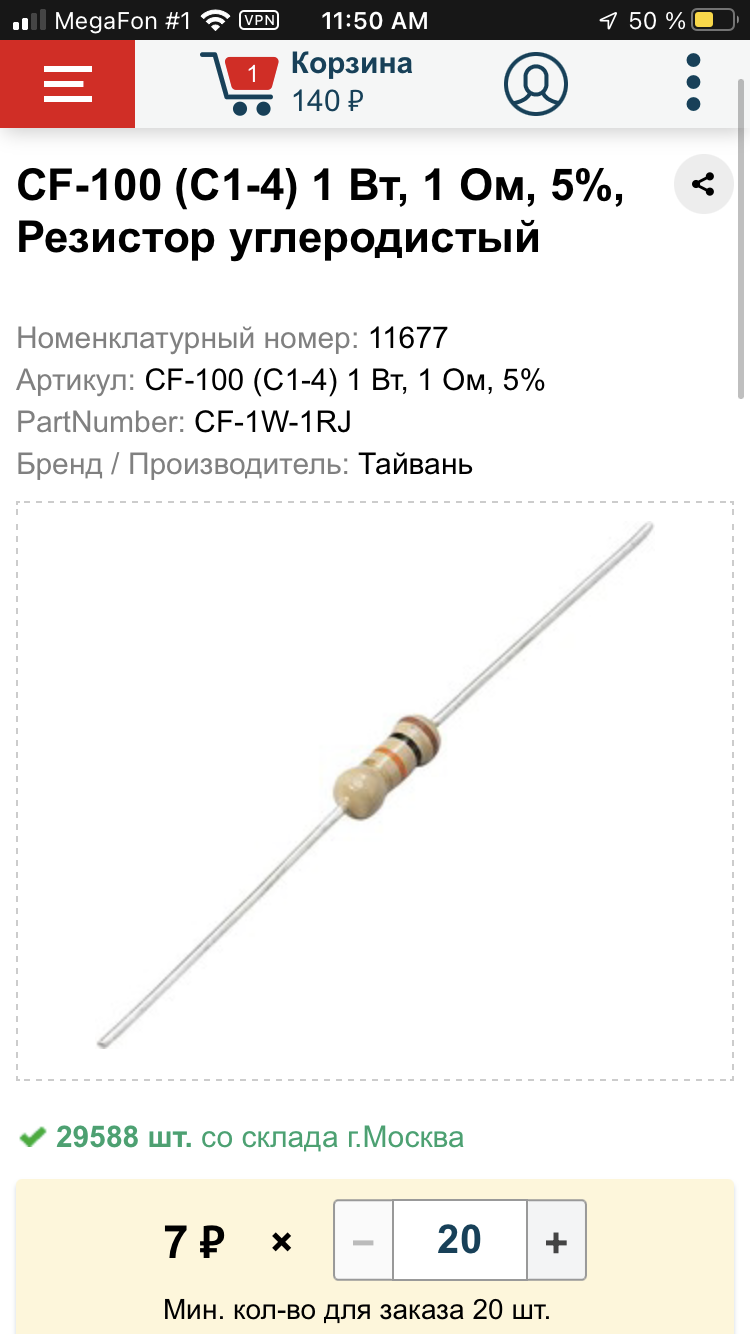

Такие подойдут резисторы ?

Изменено 6 ноября, 2022 пользователем djmard

[AlexandrAlexeew]

1Вт - избыточно по мощности и слишком большие по габаритам. Вам Дмитрий на предыдущей странице писал рекомендации. Можно и на 1Вт, если нет проблем с местом.

По номиналу всё интереснее. 1 Ом - точно не пойдёт. Надо подбирать в зависимости от питающего напряжения и тока диодов, с учётом требуемой яркости свечения. Диапазон при 5В от 200 Ом - для ярких фар до 1КОм для подсветки кокпита и салона. Но ещё раз повторюсь - всё индивидуально.

[Triela]

21 минуту назад, AlexandrAlexeew сказал:



По номиналу всё интереснее. 1 Ом - точно не пойдёт. Надо подбирать в зависимости от питающего напряжения и тока диодов, с учётом требуемой яркости свечения.

Я там же привел формулы расчета сопротивления, они простейшие - закон Ома для участка цепи. И самым подробным образом объяснил, как считать и из чего исходить. А в ответ только "а можно как-нибудь проще?"...

[Gleb]

4 минуты назад, Triela сказал:

Я там же привел формулы расчета сопротивления, они простейшие - закон Ома для участка цепи. И самым подробным образом объяснил, как считать и из чего исходить. А в ответ только "а можно как-нибудь проще?"...

Видел, спасибо что помогли, попробую ещё лучше разобраться в вашей схеме )

[Triela]

1 час назад, Gleb сказал:

Видел, спасибо что помогли, попробую ещё лучше разобраться в вашей схеме )

Очень рекомендую обзавестись каким-нибудь простеньким тестером, способным мерить напряжение и сопротивление, это сильно облегчит работу.

[Gleb]

2 минуты назад, Triela сказал:

Очень рекомендую обзавестись каким-нибудь простеньким тестером, способным мерить напряжение и сопротивление, это сильно облегчит работу.

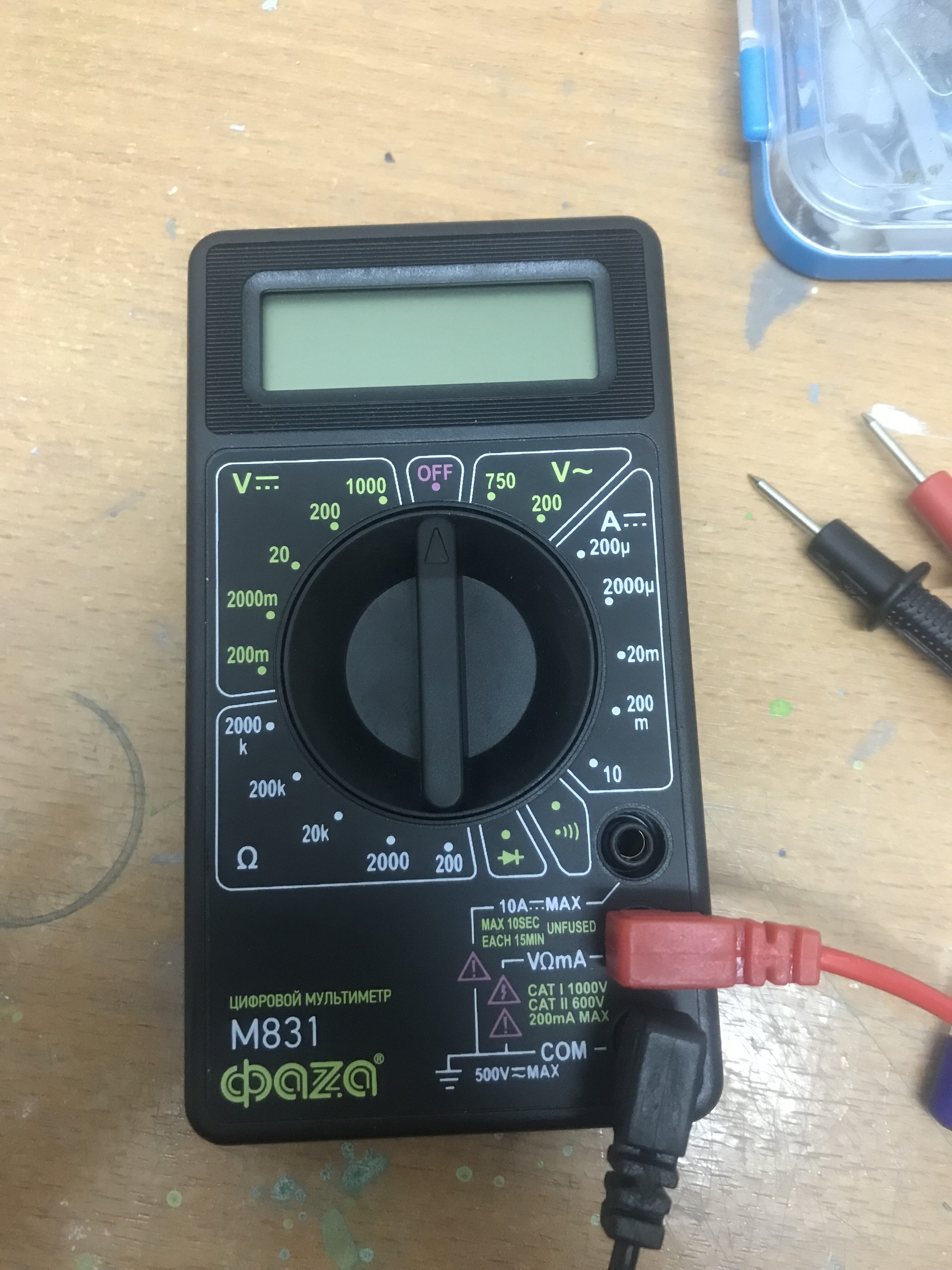

Есть вот такой мультиметр

[Triela]

Прекрасно, это все, что нужно для работы. И основные правила работы со светодиодами:

- светодиод - прибор токовый, яркость зависит от тока, а напряжение на нем в активном режиме почти постоянно и зависит от цвета;

- ток через светодиод задается с помощью последовательно включенного сопротивления;

- ток через светодиод и резистор, соединенные последовательно, одинаков, а напряжение на резисторе будет равно разности напряжений источника питания и падения напряжения на светодиоде;

- зная, какое напряжение нужно "погасить" на резисторе, задаем нужный ток выбором сопротивления резистора:

R = (U - Uled)/I. Если напряжение в формулу подставить в В, а ток в mA, сопротивление будет в кОм;

- большинство светодиодов достаточно ярко светятся при токе 7 - 10 mA, чем меньше ток, тем дольше проживет светодиод.

- светодиоды белого свечения часто очень критичны к максимальному току, например, бескорпусные SMD - светодиоды могут сгорать уже при 11-12 mA. Желательно точно узнать марку светодиода и посмотреть его максимально допустимый ток.

Изменено 6 ноября, 2022 пользователем Triela

[Gleb]

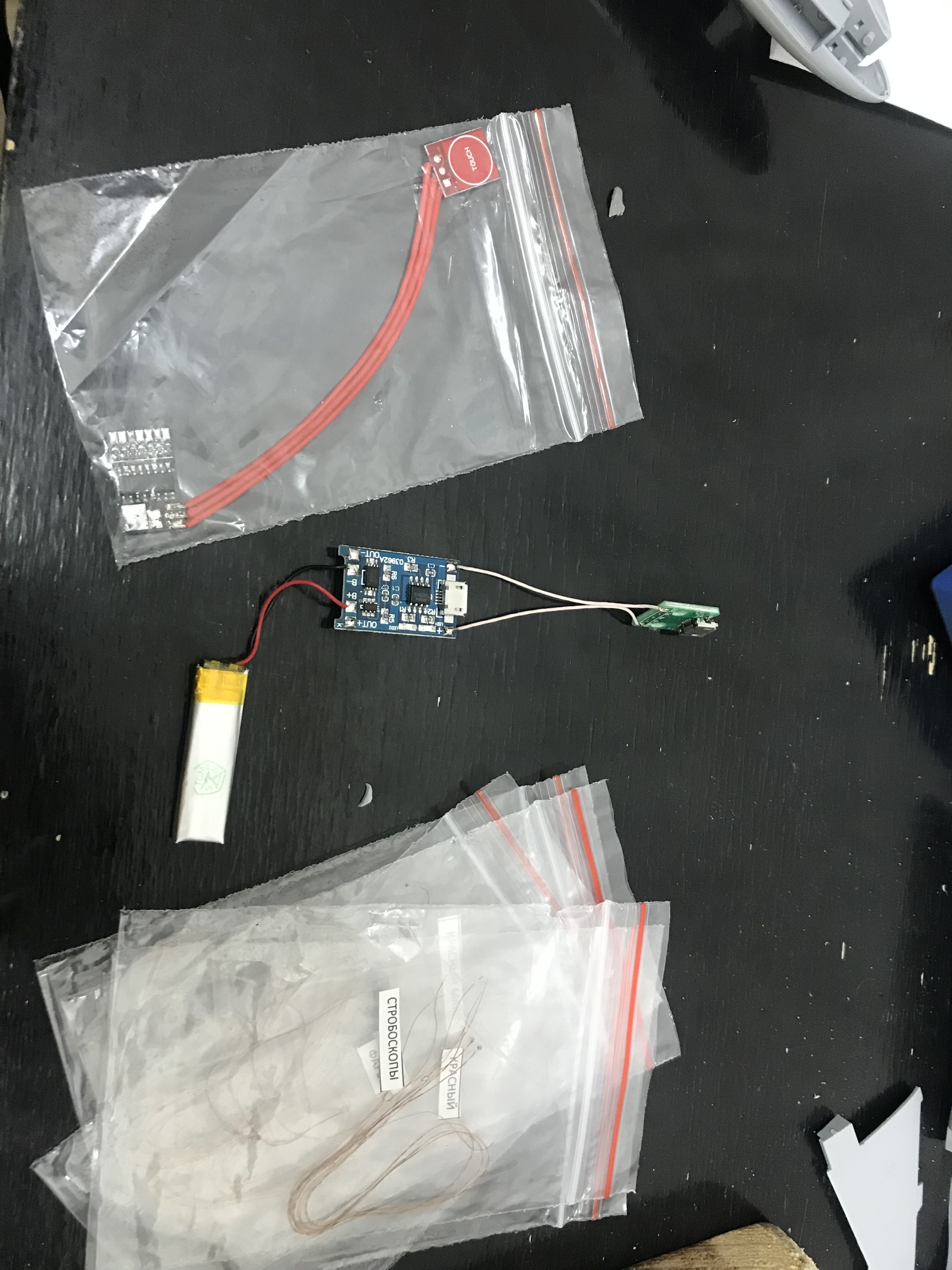

Всем привет, простите что пропал на такое долгое время, почти все время занимала учеба, но я вернулся с классными новостями.) Мне наконец то пришёл комплект от Ledformodels, а это значит, что я продолжаю работать над моделью )

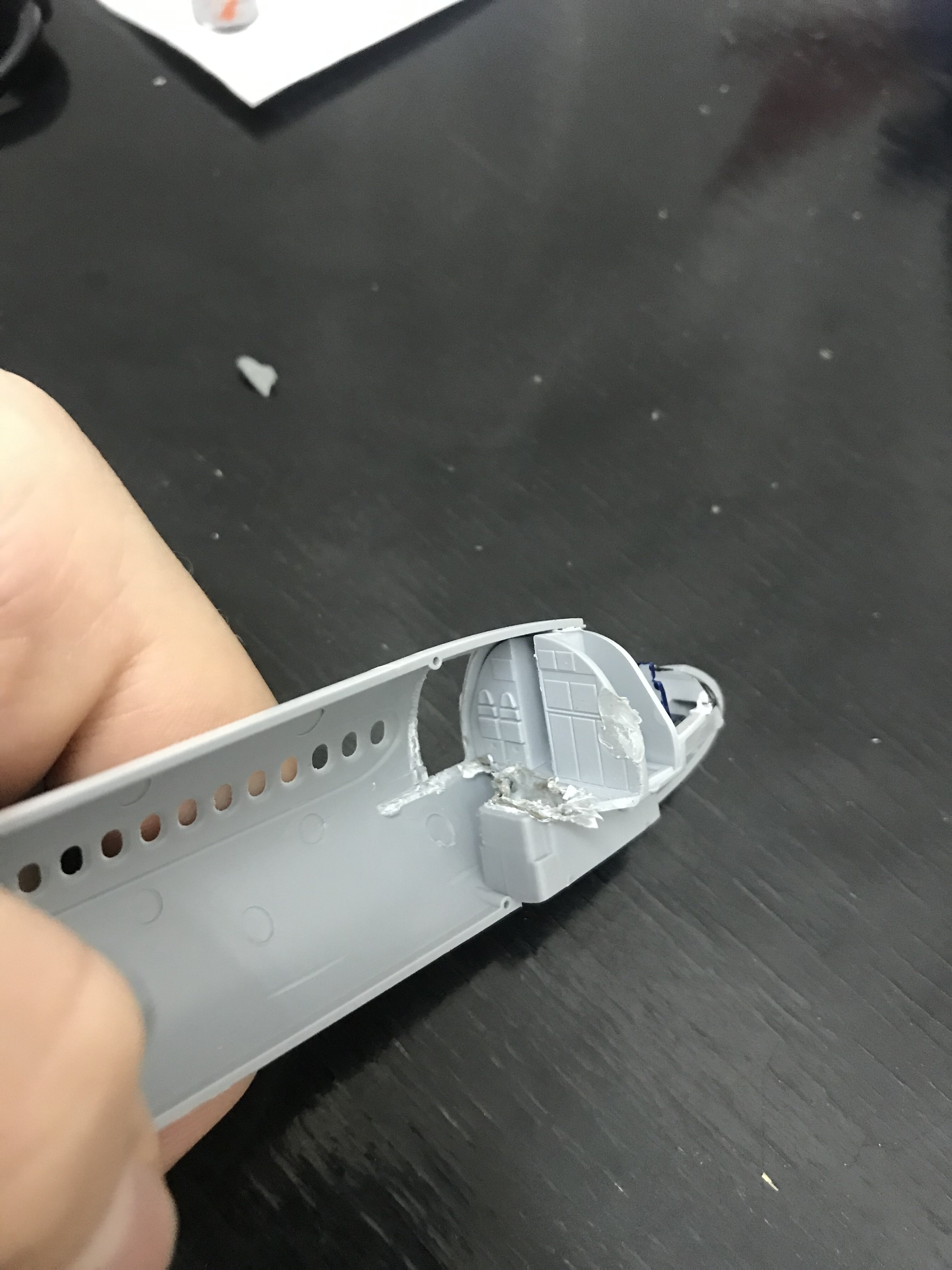

Я приклеил салон на своё место, но маленькая плата зарядки не хотела туда влезать, поэтому, мною было принято решение удалить стенку и на это место приклеить плату

Приклеенную плату покажу завтра )

[Gleb]

Остались только фары в стойках шасси и на элеронах( вроде так они называются)





[Gleb]

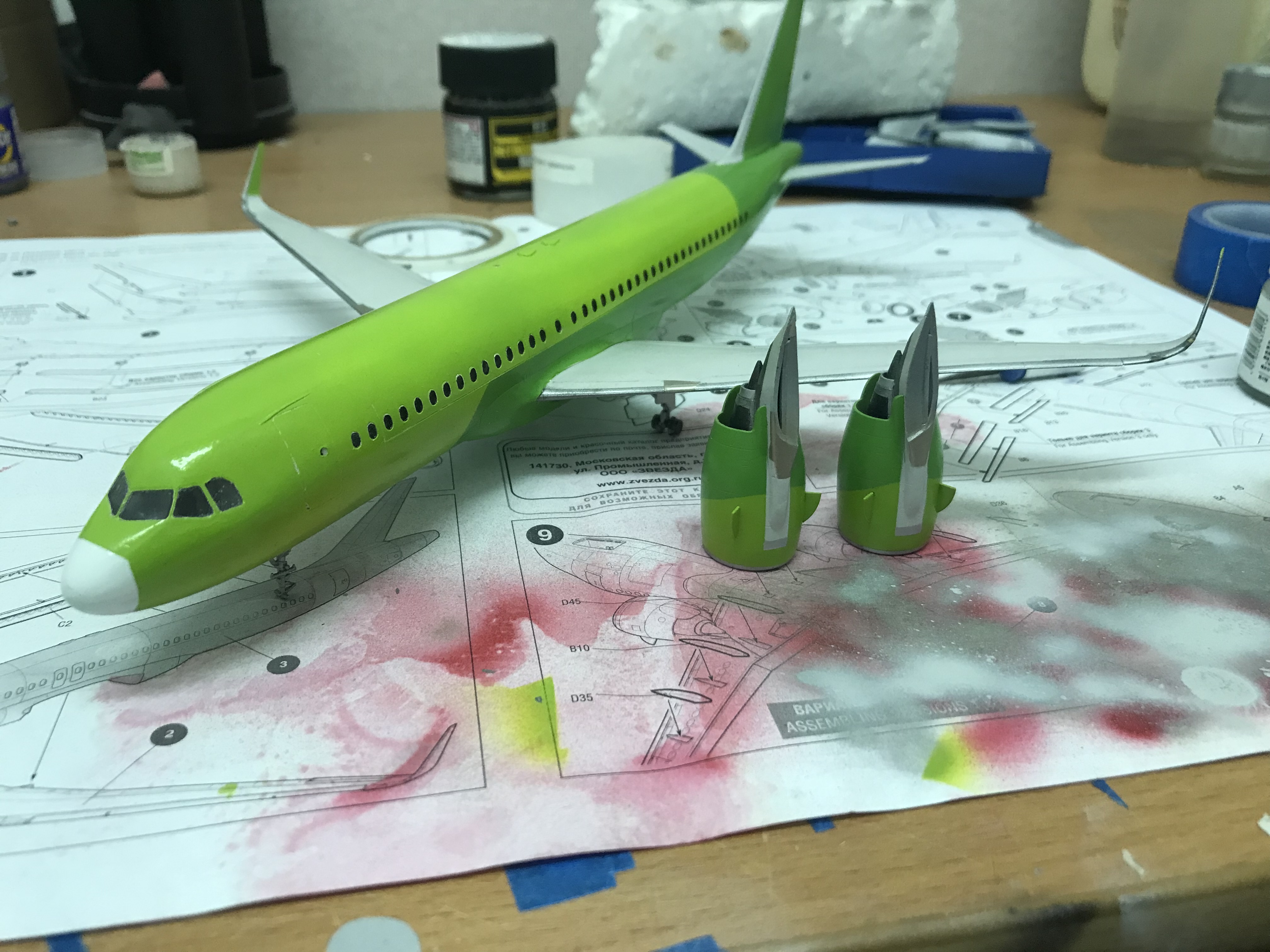

Всем привет!!!

Модель почти закончена  Осталось приклеить шасси и антенны. Самолёт покрыт первым слоем лака, дальше будет декаль)) Сделал небольшое дополнение к модели-белый носовой обтекатель, мне кажется, что модель стала выглядеть почти как настоящий самолёт  Ну а так же в модели есть и косяки( Во-первых, помутнело лобовое стекло после лака:(

Во-вторых, я до сих пор не могу научится нормально покрасить хотя бы одну модель, так чтобы это выглядело естественно, а не тысячи слоев!
Ну и все же, этот результат лучше чем мои другие работы ))



Изменено 24 февраля, 2023 пользователем Gleb

[Atlant]

Молодец! Надо довести эту модель до конца, потом еще, и еще и со временем придет опыт и приобретутся навыки.

[Gleb]

1 минуту назад, Atlant сказал:

Молодец! Надо довести эту модель до конца, потом еще, и еще и со временем придет опыт и приобретутся навыки.

Спасибо !

[mihalich]

Так а иллюминация где?

Хотелось бы взглянуть, интересно ж))

[Gleb]

5 часов назад, mihalich сказал:

Так а иллюминация где?

Хотелось бы взглянуть, интересно ж))

Ахахаа, скоро выложу

[Gleb]



Вот такое чудо, качество плохое, потому что темно, Камера не может сфокусироваться
