Механизация крыла Ту-154М

[RA]

Доброго времени суток уважаемые форумчане! Собираюсь собрать Ту-154М звездинский и возникло жуткое желание собрать его с выпущенной механизацией крыла, уж очень он красиво выглядит так! К сожалению нет фотографий (чертежей) этих самых предкрылков, двух-щелевых закрылков и. тд и т.п. Сам я человек далёкий от авиации, пробовал неоднократно гуглить - без результатов. Буду благодарен за любые детальные фото или ссылки., думаю они понадобятся не только мне. Взаимно, RA

[Triela]

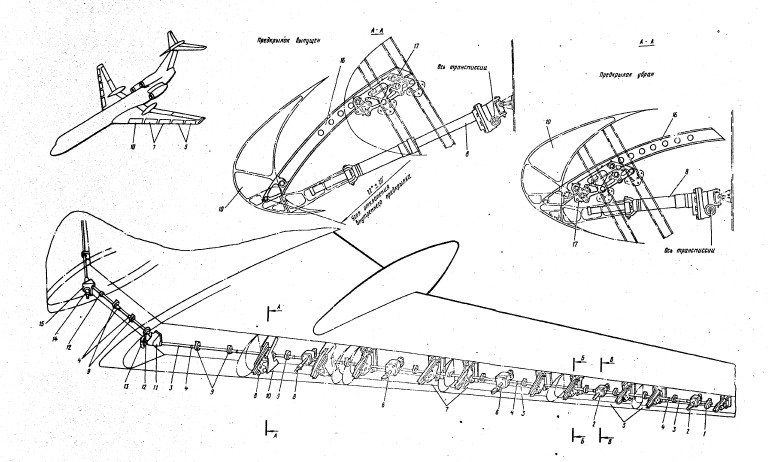

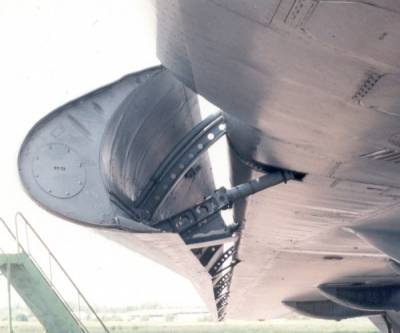

Предкрылки



[Triela]

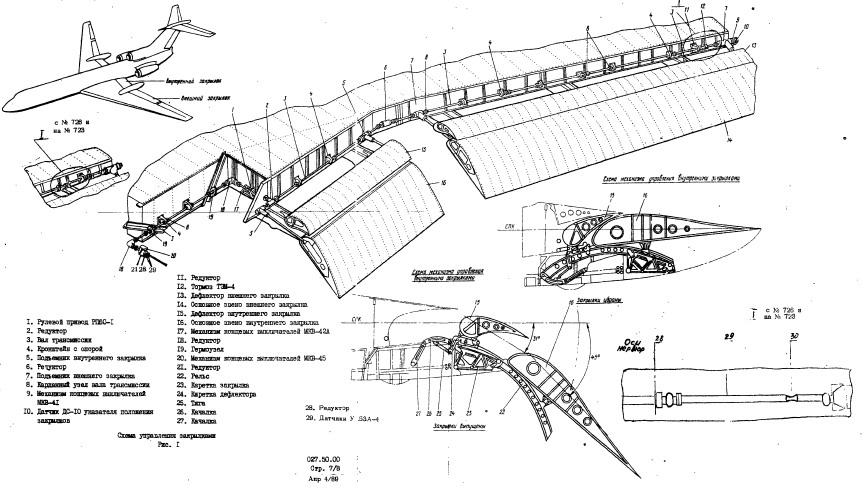

Закрылки




[Triela]

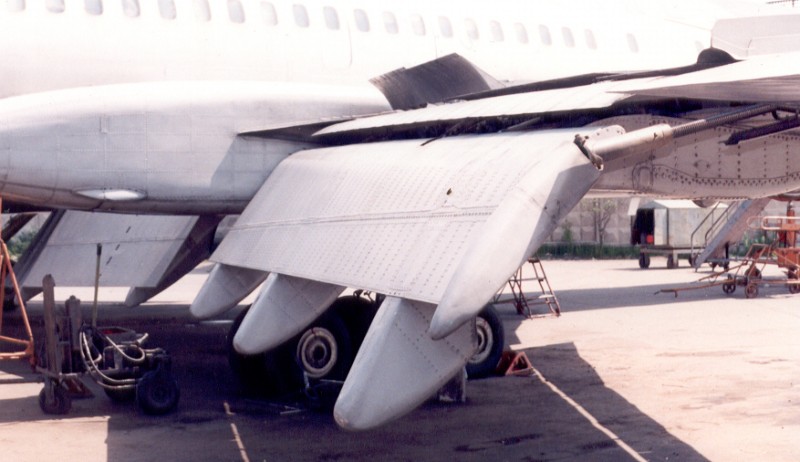

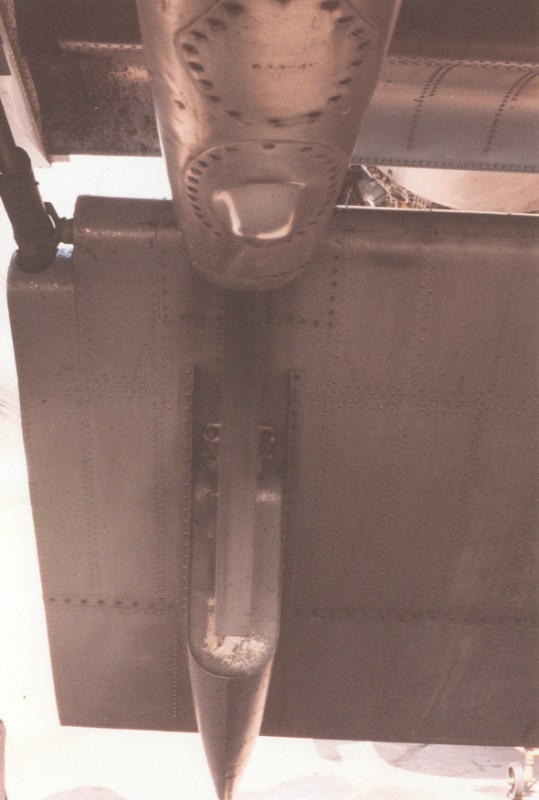

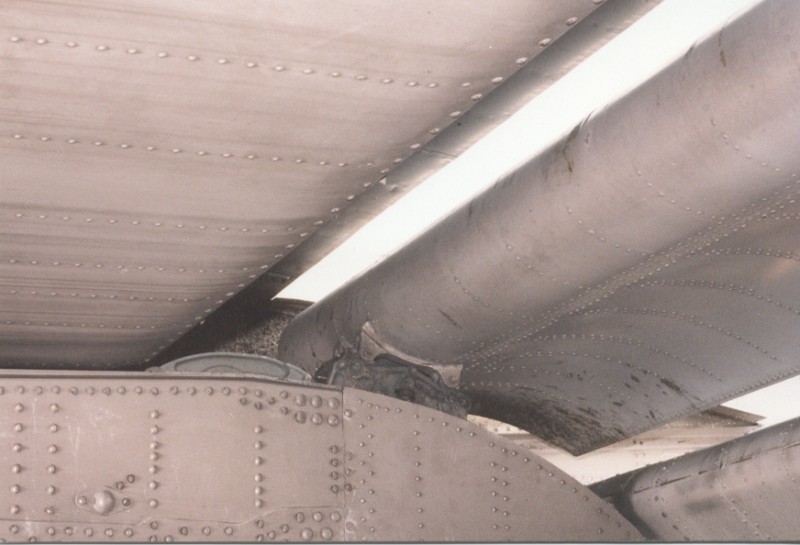

Еще закрылки




[RA]

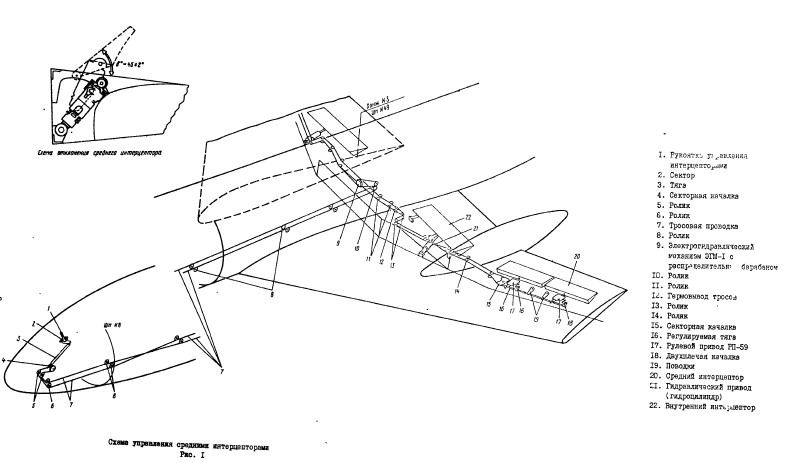

Triela, Огромное спасибо! Бесконечно благодарен! Не сочтите за наглость, нет ли фото внутренних и внешних интерцепторов? особенно интересуют виды сзади сверху.

Остальным участникам форума: Подключайтесь господа!

[Triela]

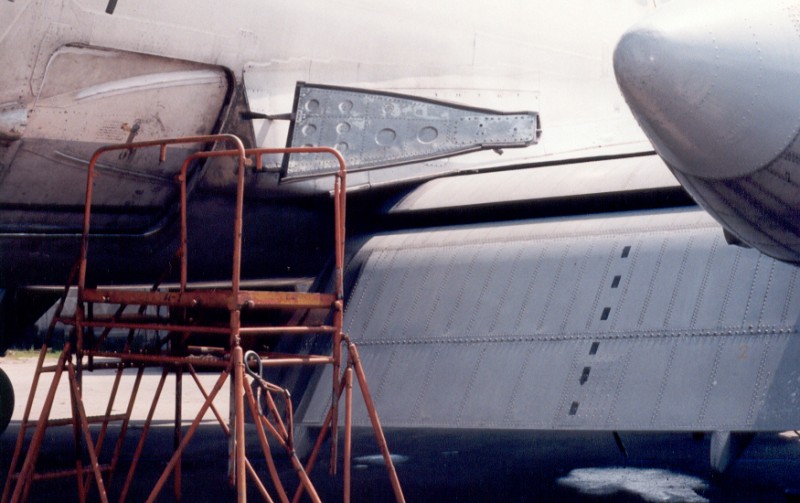

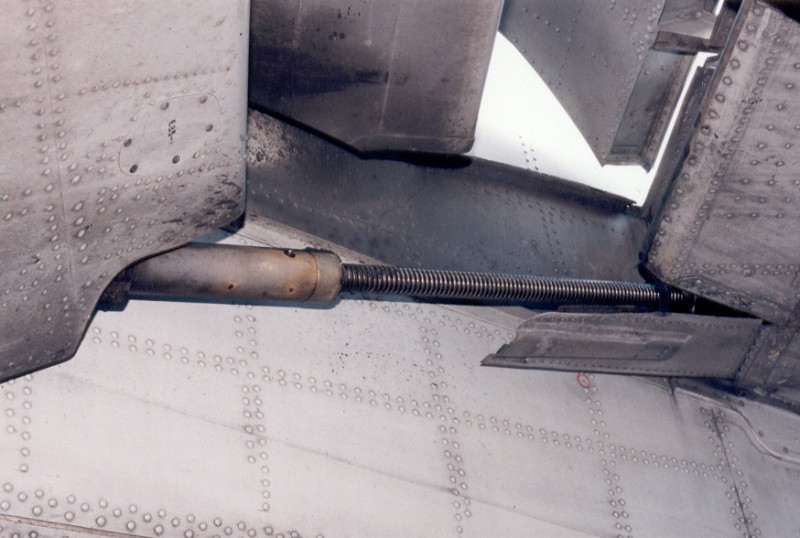

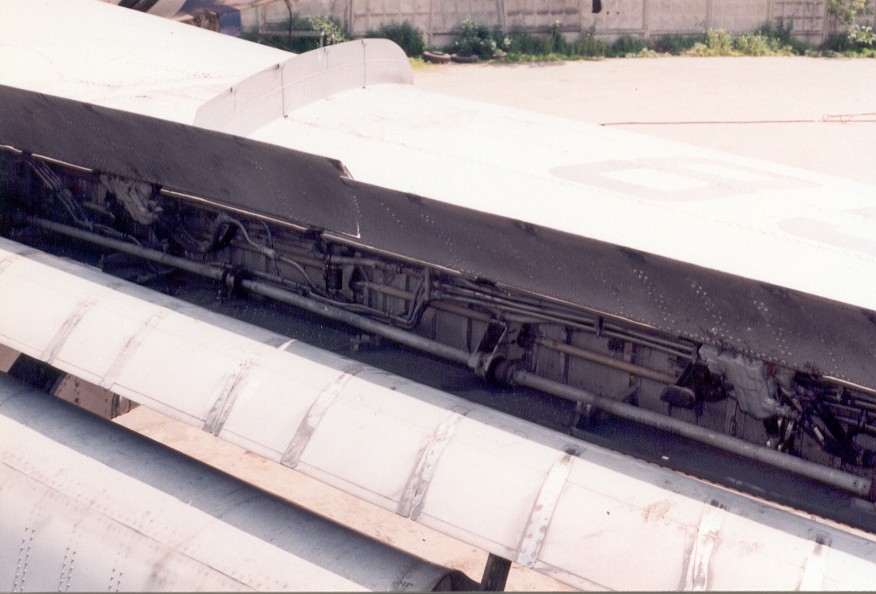

Есть фрагмент средних в открытом положении (внешние - это элерон-интерцепторы, отклоняются пропорционально элеронам на том полукрыле, на котором элерон идет вверх).

Снимал там же, на ремонтной стоянке Внуково, в 1998 году. Машина 85623



[RA]

Огромное спасибо за фотографии и пояснения! Очень помогли, теперь попробую всё это сваять. С уважением RA

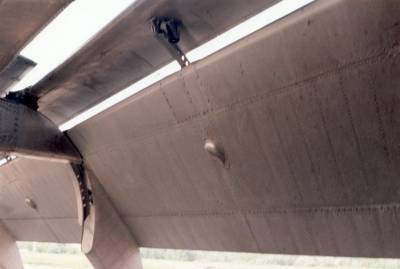

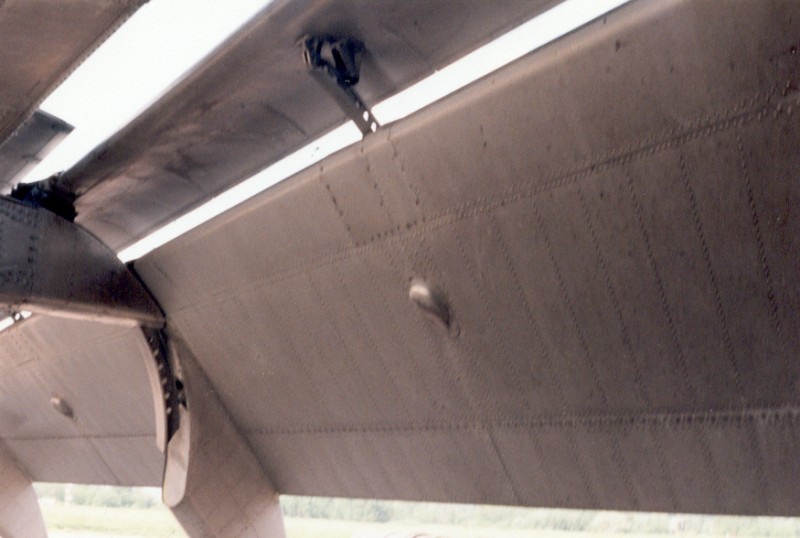

[Pit]





[RA]

Pit, Восхитительно! Огромное спасибо Triela, Pit.
