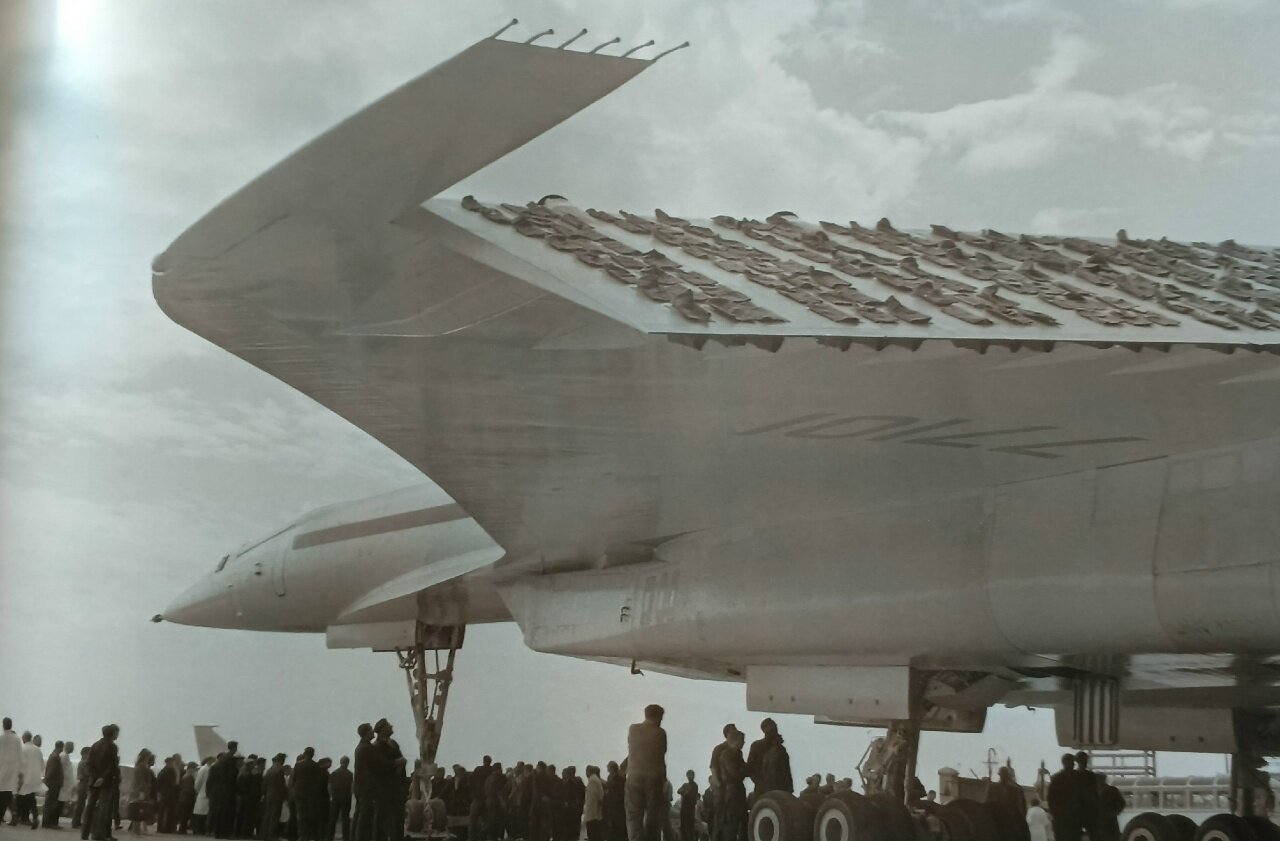

Это не лямки для подвеса, а своеобразные шелковинки-кармашки с помощью которых исследовалось обтекание потоком элевонов и рулей направления. Дело в том, что на опытной машине 004 обнаружилась относительная потеря эффективности элевонов на трансзвуке от упругости крыла больше, чем на сверхзвуковых скоростях. Связано это с особенностью обтекания крыла и элевонов в этом диапазоне скоростей. Потеря эффективности элевонов на трансзвуке проявилась так резко потому, что, переходя к самолету 004, были раздвинуты МГ и отодвинуты элевоны от оси самолета на более упругую часть крыла. Влияние упругости на эффективность элевонов на предсерийном самолете (004) оказалось сильнее, чем на опытном прототипе (044).

Добрый день! Давно меня мучает вопрос: " Что делают управляющие поверхности подготовленные или прошедшие стат. испытания на летающем самолёте?" Я же правильно понимаю, что ко всем "рулям" приклеены лямки для подвеса(не знаю как правильно они называются).

Спасибо коллеги! Удача мне пригодится) Опять же, приходят на ум строчки песни, которой А.Н.Туполев напутствовал экипаж Еляна в первом вылете прототипа Ту-144: "Давай потихонечку трогай. И песню в пути не забудь!" Теперь о дополнениях к модели. Я предложил свои услуги в качестве консультанта-корректора двум производителям дополнений. Это Э.В.М из Севастополя и ShaggyStone из Новосибирска. Совместно мы уточняли размеры и корректировали модели после натурных замеров. Замеры интересующих узлов и агрегатов происходили на машинах 77115 в Жуковском (законцовки крыла, панели и сопла РД36-51, колеса и стойки шасси и пр.) и 77108 в Самаре (воздухозаборники охлаждения приводов форкамеры, колеса и стойки шасси, сопла двигателей НК-144, датчики). В итоги были сделаны следующие наборы коррекции, которые я получил и в итоге попытаюсь применить: 1. Форкамеры, трубы, сопла и ВНА от ShaggyStone 2. Сопла, законцовки крыла и воздухозаборники ФК - Э.В.М. А также колеса шасси от обоих производителей 3. Опционально будет использован трап СПТ-114 от ShaggyStone Ну и конечно набор декалей Бегемот для всех вариантов Ту-144, в разработке которого я принял самое деятельное участие))

Успехов! С большим интересом буду наблюдать

Эх, красота! удачной стройки, с удовольствием буду смотреть.

Всех рад приветствовать! Начну пожалуй тему по стройке модели моего любимого самолета. В прошлом году я строил Ту-144 от Звезды одним из первых, поскольку участвовал в создании модели, и получил отливки (еще до продаж) на тестовую изкоробочную сборку. Стройку вел на Каропке, получилось довольно неплохо. Теперь спустя год, я решил собрать Ту-144 с дополнениями, которые выходили постепенно в течении года от разных фирм, и в проектировании которых я тоже старался принимать деятельное участие. В награду за участие, эти дополнения были присланы мне для применения на моделях. Теперь о прообразе. Сразу пришла на ум строчка из песни: "Ты помнишь, как всё начиналось. Всё было впервые и вновь..." Я очень люблю прототипы и опытные экземпляры, по ним можно понять как начинался и в дальнейшем менялся облик конструкции (если начиналась серия), какие инженерные решения оставались и улучшались, а какие и вовсе отменялись. В случае с программой Ту-144 это выразилось в полной мере. Из 16 построенных самолетов не было двух одинаковых, несмотря на их внешнее сходство! А если рассматривать первый прототип 68001 (044) и первый опытный 77101 (004), так это вообще два разных самолета. Первый опытный образец 77101 был построен на туполевском ММЗ "Опыт" в 1971 году, был окрашен полностью в белый цвет с красной полосой читлайна, и получил на фирме неофициальное имя "Спартак". Первый полет совершил 1 июля 1971 года. Именно этот исторический момент подготовки к первому полету я решил воспроизвести в масштабе. По мере стройки я буду рассказывать и показывать об истории этого самолета и отличиях от серийных машин. Надеюсь будет интересно!

Увы, выпущены, судя по предкрылкам. На фото Як-42Д, видимо, во взлетной конфигурации, в посадочной закрылки уже было бы видно под крылом, а тут они отклонены на взлетный угол 20 градусов.

Угол стабилизатора был обязательным требованием заказчика, отступить от которого было нельзя, закрылки тоже обсуждались, но я не взялся, остановились на таком варианте. Попадались фото, где закрылки в явном виде не выпущены при таком угле стабилизатора:

Спасибо, мне тоже результат в целом понравился) Про декали не стал подробно расписывать, чтобы не раздувать описание модели, оставил как раз для комментариев. В моем распоряжении были декальные лобовики от Бегемота (штатные в коробке РусЭйр) и Ascensio, у штатных мне не понравилась форма вторых окошек от центра, они слишком узкие: Если посмотреть на прототип, они примерно одной ширины с центральным: У Ascensio эти окошки шире, но форма почему-то трапецеидальная, а не параллелограмм. Взял за основу Ascensio, плюс мне еще понравился небольшой градиент цвета: При переводе лобовика на модель картина выглядела следующим образом: Со 2 окошком от центра понятно, пустоты нужно было наращивать обрезками от других декалей. При этом все 3 центральных окошка слишком высокие, сверху я их немного "укоротил" полосками белых декалей, в принципе можно было даже еще слегка сильнее укоротить. В итоге получилось то, что имеем: На следующем Як-42 (в ливреи Газпромавиа будет) уже буду сразу вырезать декали с учетом высоты, чтобы не укорачивать их дополнительно.

Немного удивляет угол стабилизатора при убранных закрылках

Вот это точно, есть такое.

Первая на моей памяти модель, на которой декальный лобач выглядит едва ли не лучше возможного стеклянного и совершенно не режет глаз и не отторгает! Шикарно!

У них не только детали не пронумерованы, но еще некоторых не хватает, а некоторые не совпадают, но об этом я уже писал

У них что - детали не пронумерованы ? или просто у меня так pdf высвечивается?

https://cloud.mail.ru/public/xuRA/Srp8EvEWw

Яндекс-диск, облако маил...

Куда слать? Файлик большой.

Конечно хочу!

Браво Семен! Приятно посмотреть!

Буковки то же оцифровал. Готов поделиться в формате .dwg

В чате Армы в телеге появилась инструкция на Мир. Если кто не найдет готов поделиться.

Этот пост надо бы либо перенести, либо скопировать в эту тему.

Тут по сути то же самое, что надувать цвет под декаль с прозрачными элементами. Но мне лень было маскировать под серебрянку зоны ПОС на 16 мелких лопастях, обошелся таким образом.

Инверсная декаль, как интересно, никогда бы не догадался. Так можно исхитриться и некоторые белые элементы делать. Отличная идея, спасибо!

Евгений, я на Ил-18 делал так: Печатал ПОСы винта на лазерной декали. Полоски - соответственно прозрачные, подложка - наглухо черная, т.к. она не должна просвечивать. В 72-м качество печати и форма полосок будут еще лучше, чем у меня получилось в 144-м. Потом вырезал их по размеру. СНАРУЖИ задувал декать серебрянкой и переводил покрашенной стороной на винт. Она тоже хорошо влипает, а с изнанки - мы получаем требуемый "цветной" вид. Вот сохранилась фотка, как декали были сделаны. Тут просто для прикидки переведены. В процессе окраски не фотографировал - можно на модели уже увидеть Поскольку вырезал не очень ровно - то местами получилась "кайма" из серебрянки. Но на 144-м "глазами" это практически незаметно. Учесть урок - черное поле можно делать чуть больше, чтобы резать чисто по черному, не прихватывая прозрачных полей.
